Topologi Jaringan: Pengertian, Fungsi & 6 Jenisnya

Topologi jaringan adalah pola atau cara perangkat komputer disusun dan dihubungkan dalam sebuah jaringan. Ibaratnya, ini adalah "denah" jalan yang mengatur ke mana data berjalan dari satu komputer ke komputer lain. Memilih pola yang tepat menentukan seberapa cepat, andal, dan hemat biaya jaringan Anda.

Ada enam bentuk yang paling sering dipakai: bus, star, ring, mesh, tree, dan hybrid. Masing-masing punya cara kerja, kelebihan, serta kekurangan sendiri. Artikel ini membahas semuanya secara lengkap beserta gambar diagram tiap topologi, tabel perbandingan, dan panduan memilih yang paling cocok untuk kebutuhan Anda.

Apa Itu Topologi Jaringan?

Topologi jaringan adalah susunan geometris dari perangkat dan kabel yang membentuk sebuah jaringan komputer, sekaligus pola aliran data di dalamnya. Sederhananya, topologi menjawab dua pertanyaan: perangkat dihubungkan lewat jalur seperti apa, dan data berjalan melewati rute yang mana.

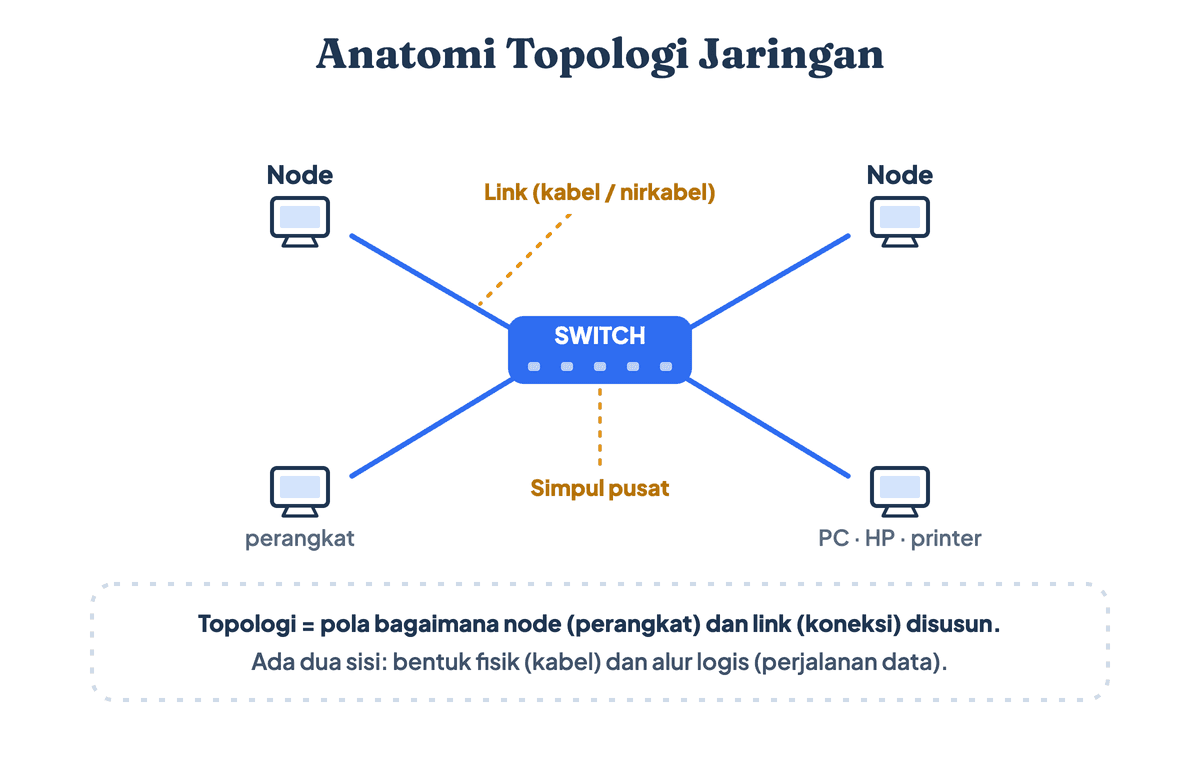

Dalam pembahasan jaringan, ada dua istilah dasar yang perlu dipahami dulu:

• Node — setiap perangkat yang terhubung ke jaringan: komputer, laptop, ponsel, printer, server, hingga switch dan router.
• Link — jalur yang menghubungkan antar-node, bisa berupa kabel (UTP/coaxial/fiber optik) maupun nirkabel (WiFi).

Topologi sendiri dibedakan menjadi dua sudut pandang. Topologi fisik menggambarkan bagaimana kabel dan perangkat ditata secara nyata di lapangan. Sementara topologi logis menggambarkan bagaimana data sebenarnya mengalir, yang belum tentu sama dengan bentuk fisiknya. Sebuah jaringan bisa terlihat seperti bintang secara fisik, tetapi bekerja seperti bus secara logis. Pembagian ini juga dijelaskan dalam dokumentasi jaringan Cisco sebagai dua lapisan cara memandang satu jaringan yang sama.

Fungsi dan Tujuan Topologi Jaringan

Kenapa topologi begitu penting? Karena keputusan ini memengaruhi hampir semua aspek jaringan sejak hari pertama dipasang. Berikut fungsi utamanya:

1. Menentukan jalur data. Topologi mengatur rute paket data agar sampai ke tujuan dengan efisien tanpa saling bertabrakan.
2. Memengaruhi kecepatan dan performa. Pola yang buruk membuat lalu lintas data menumpuk di satu titik dan memperlambat seluruh jaringan.
3. Menentukan tingkat keandalan. Ada topologi yang langsung mati total ketika satu kabel putus, ada pula yang tetap jalan karena punya jalur cadangan.
4. Mengatur biaya pemasangan. Jumlah kabel, port switch, dan perangkat sangat bergantung pada topologi yang dipilih.
5. Memudahkan perawatan. Topologi yang rapi membuat teknisi cepat menemukan sumber gangguan saat terjadi masalah.

Karena itulah, sebelum membangun jaringan — baik warnet, kantor, sekolah, maupun jaringan berbasis Mikrotik — perancang harus memilih topologi lebih dulu, bukan asal menyambung kabel.

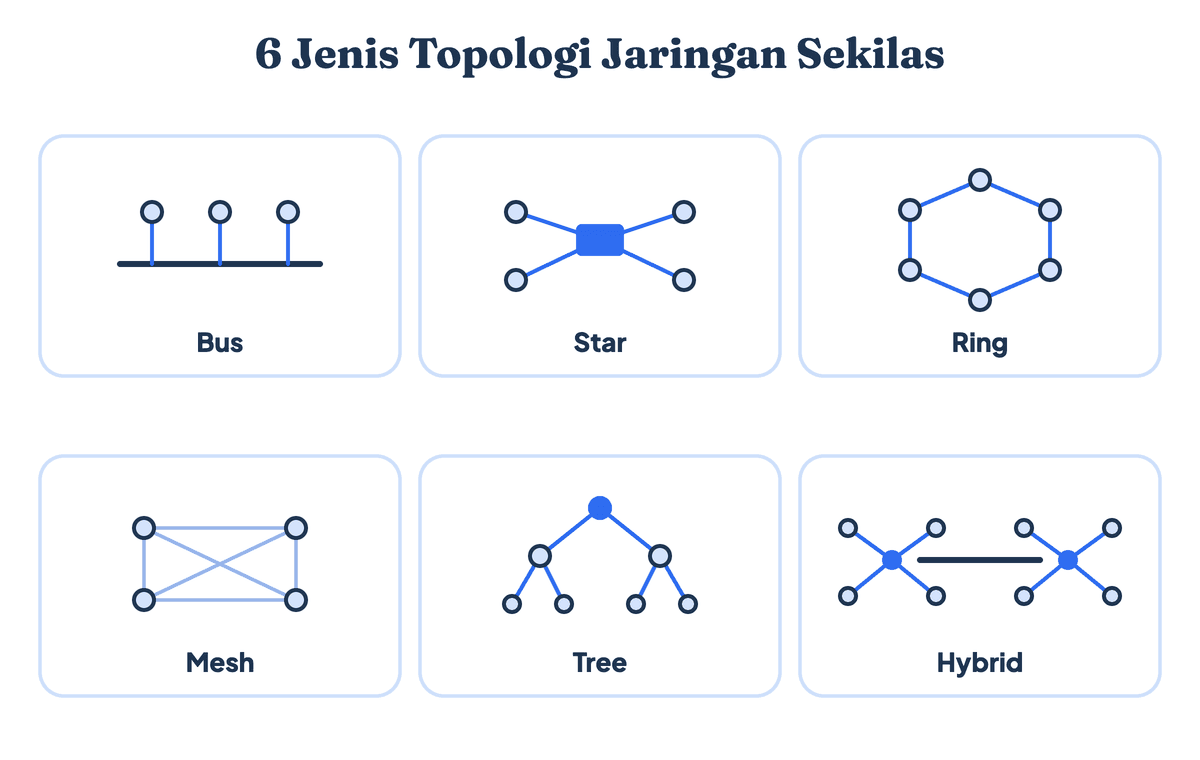

Jenis-Jenis Topologi Jaringan

Ada berapa topologi jaringan? Secara umum dikenal enam jenis utama yang dipakai dari skala rumahan sampai perusahaan besar. Mari bahas satu per satu, lengkap dengan gambar, cara kerja, kelebihan, dan kekurangannya.

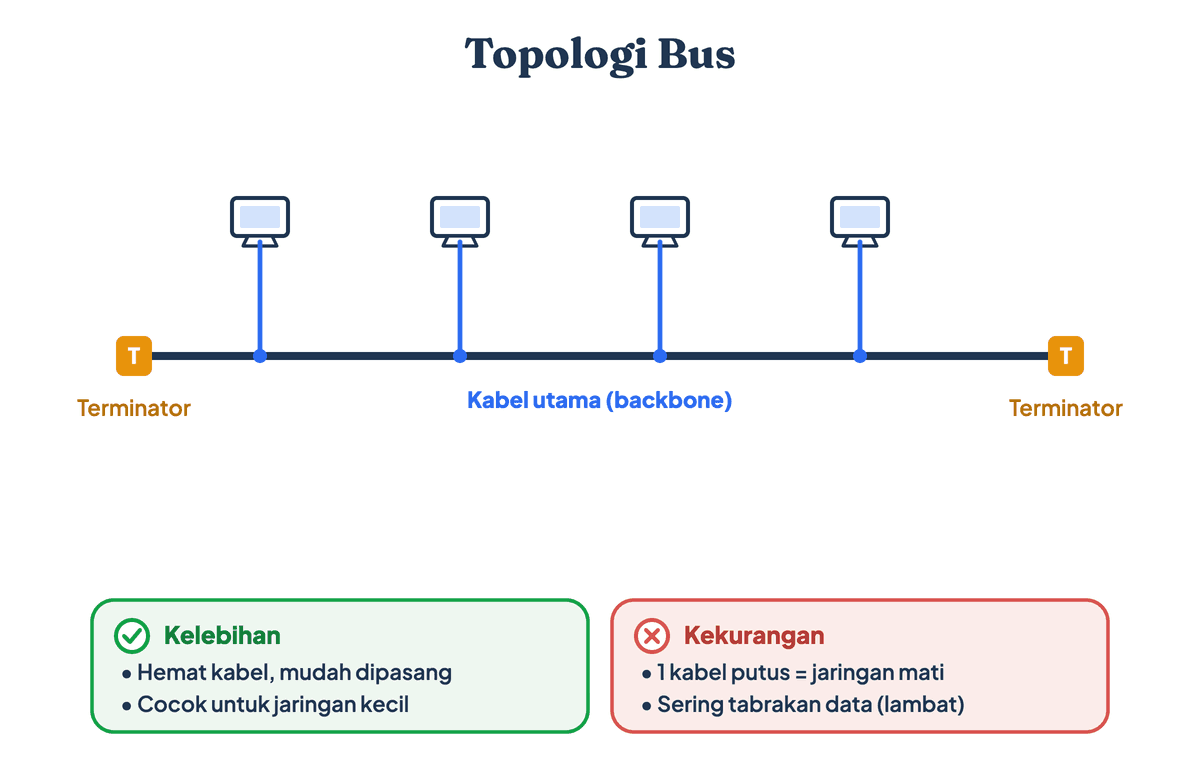

1. Topologi Bus

Topologi bus adalah pola paling sederhana. Semua perangkat terhubung ke satu kabel utama (disebut backbone atau kabel tulang punggung) yang membentang lurus. Di kedua ujung backbone dipasang komponen bernama terminator; tugasnya meredam sinyal supaya tidak memantul balik dan mengacaukan lalu lintas data.

Cara kerjanya seperti jalan satu jalur. Ketika sebuah komputer mengirim data, sinyal menyebar ke seluruh kabel, dan hanya perangkat dengan alamat tujuan yang mengambilnya. Karena semua berbagi satu jalur, hanya satu perangkat yang boleh mengirim pada satu waktu — jika dua mengirim bersamaan, terjadi tabrakan data (collision).

Topologi ini populer pada era jaringan lama yang memakai kabel coaxial. Sekarang jarang dipakai untuk jaringan baru, tetapi konsepnya masih penting dipahami. Cocok untuk jaringan kecil dan sementara karena murah dan hemat kabel. Kelemahannya fatal: jika kabel utama putus di satu titik, seluruh jaringan langsung lumpuh, dan mencari letak kerusakannya cukup merepotkan.

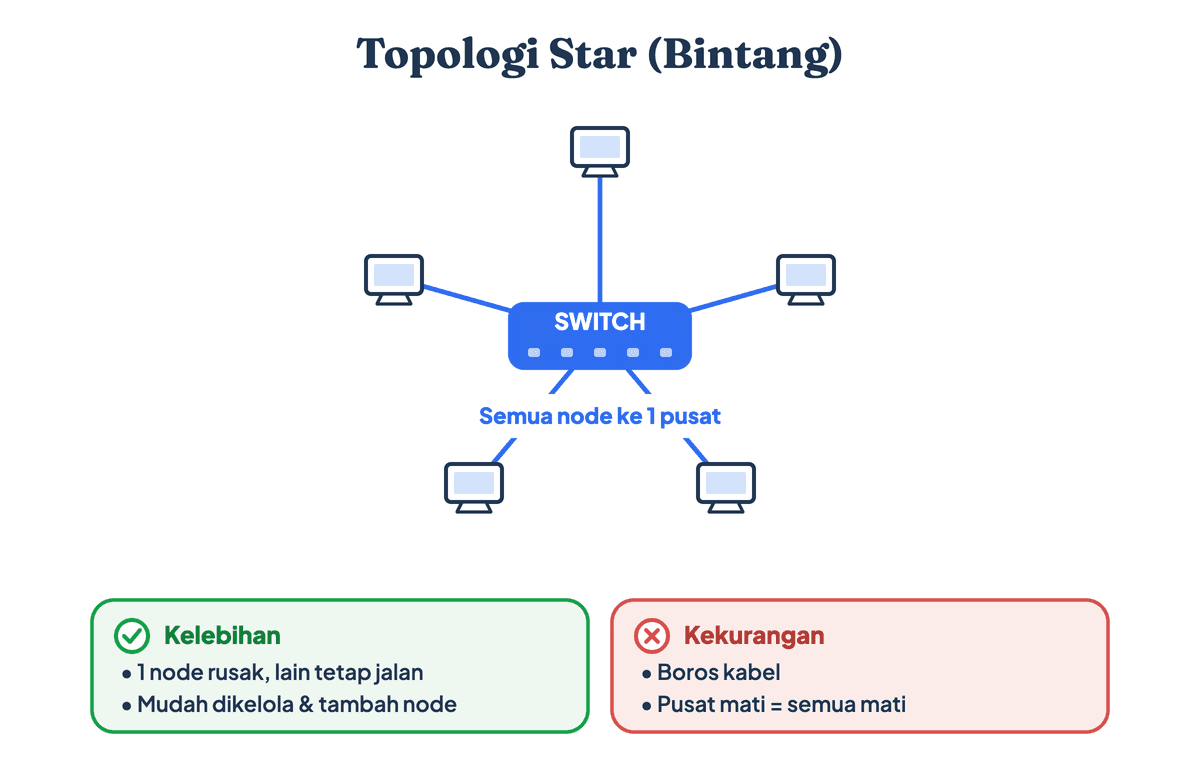

2. Topologi Star (Bintang)

Topologi star menghubungkan semua perangkat ke satu titik pusat, biasanya berupa switch atau hub. Bentuknya menyerupai bintang dengan pusat di tengah dan node-node memancar ke sekelilingnya. Inilah topologi yang paling banyak dipakai saat ini, mulai dari jaringan rumah, sekolah, warnet, sampai kantor.

Setiap perangkat punya kabel sendiri menuju switch pusat. Ketika komputer A mengirim data ke komputer B, data itu masuk ke switch dulu, lalu diteruskan langsung ke B. Karena tiap node punya jalur terpisah, tabrakan data jauh lebih jarang dibanding topologi bus.

Keunggulan terbesarnya: jika satu kabel atau satu komputer bermasalah, perangkat lain tetap berjalan normal. Menambah atau mencabut perangkat pun mudah — tinggal colok ke port switch yang kosong. Kekurangannya, topologi ini lebih boros kabel, dan seluruh jaringan bergantung pada satu titik. Kalau switch pusat mati, semua ikut mati. Untuk jaringan berbasis Mikrotik, pola star ini yang umum dipakai; caranya bisa dipelajari di panduan setting Mikrotik dengan Winbox.

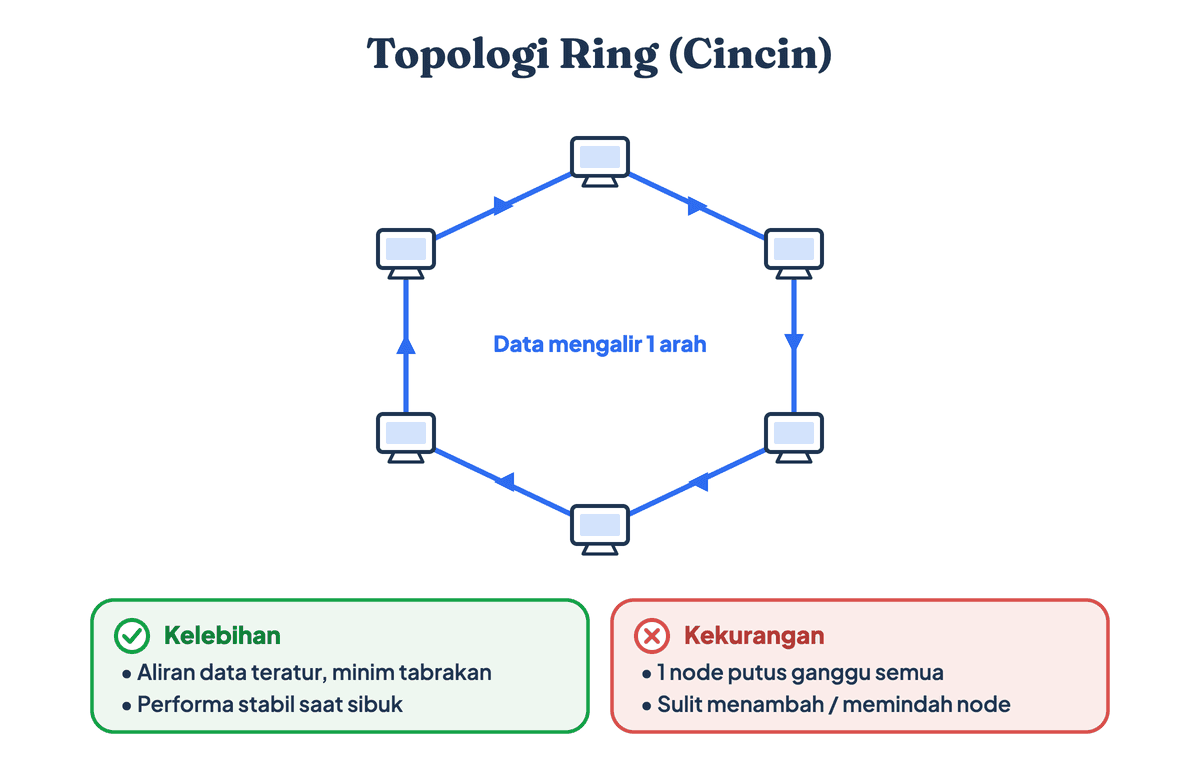

3. Topologi Ring (Cincin)

Pada topologi ring, perangkat dihubungkan membentuk lingkaran tertutup. Setiap node terhubung ke dua node di sebelahnya, dan data mengalir berputar dalam satu arah (atau dua arah pada varian dual-ring) melewati setiap node sampai tiba di tujuan.

Untuk mengatur giliran mengirim, topologi ring klasik memakai metode token — semacam "tiket" yang beredar di cincin. Hanya perangkat yang sedang memegang token yang boleh mengirim data. Sistem ini membuat aliran data teratur dan tabrakan data nyaris tidak ada, bahkan saat jaringan sedang sibuk. Teknologi Token Ring dari IBM (standar IEEE 802.5) adalah contoh nyata penerapannya.

Kelemahan utamanya soal keandalan: karena data melewati tiap node secara berurutan, satu node atau kabel yang putus bisa mengganggu keseluruhan jaringan. Menambah atau memindahkan perangkat juga merepotkan karena harus memutus cincin terlebih dulu.

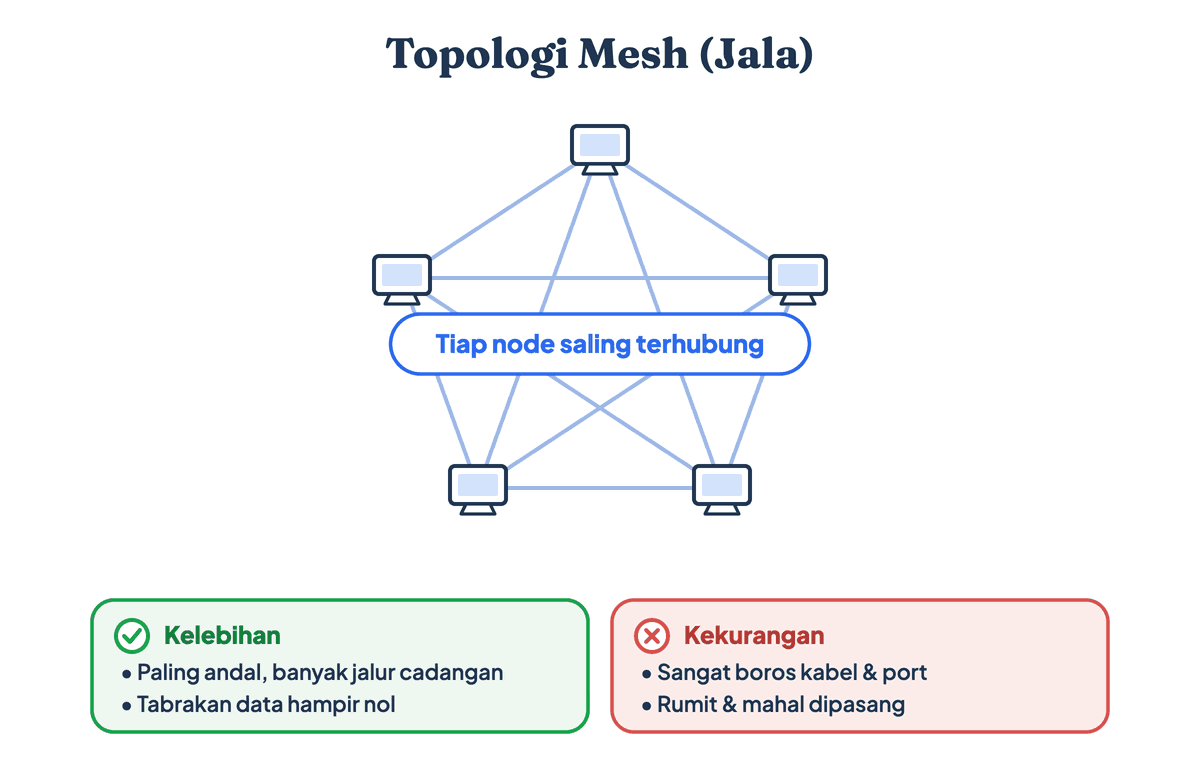

4. Topologi Mesh (Jala)

Topologi mesh menghubungkan setiap node langsung ke semua node lain. Hasilnya adalah jaring padat dengan banyak jalur. Kalau ada 5 komputer, tiap komputer punya 4 koneksi langsung ke komputer lainnya.

Karena setiap perangkat punya jalur khusus ke perangkat lain, mesh adalah topologi paling andal. Jika satu jalur putus, data otomatis lewat jalur cadangan tanpa mengganggu komunikasi. Tabrakan data pun hampir nol karena tidak ada jalur yang dipakai bersama. Inilah alasan mesh dipakai pada jaringan kritis seperti tulang punggung internet dan jaringan militer.

Harganya jadi konsekuensinya. Jumlah kabel dan port yang dibutuhkan meningkat tajam seiring bertambahnya perangkat — untuk n perangkat dibutuhkan n(n-1)/2 koneksi. Untuk 10 perangkat saja sudah butuh 45 jalur. Karena itu mesh murni jarang dipakai untuk jaringan biasa; yang lebih umum adalah partial mesh, di mana hanya perangkat penting yang saling terhubung penuh. Konsep mesh juga dipakai pada penguat sinyal WiFi modern (WiFi mesh) agar jangkauan merata di seluruh rumah.

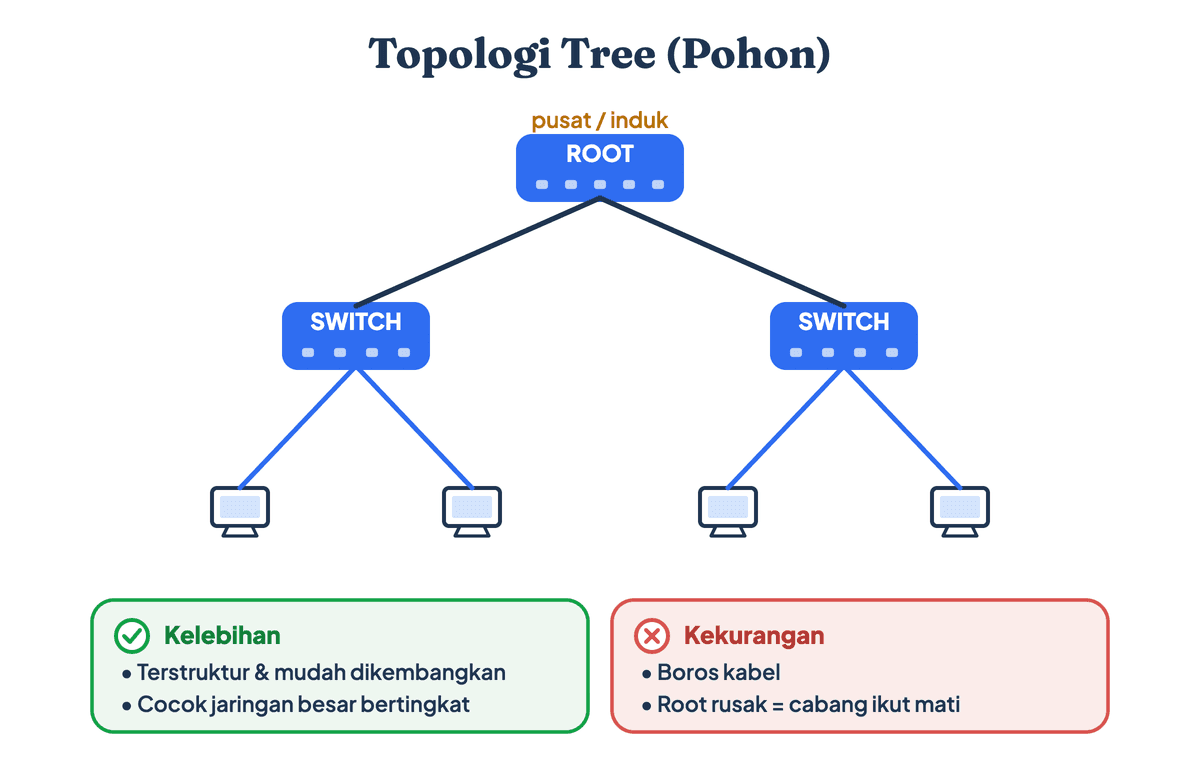

5. Topologi Tree (Pohon)

Topologi tree, atau topologi pohon, adalah gabungan beberapa topologi star yang disusun bertingkat seperti cabang pohon. Ada satu perangkat pusat (root) di puncak, lalu bercabang ke switch-switch di bawahnya, dan tiap switch menghubungkan sekelompok perangkat.

Struktur berjenjang ini cocok untuk jaringan besar yang perlu dikelompokkan, misalnya gedung bertingkat di mana tiap lantai punya switch sendiri yang terhubung ke switch inti. Pola ini memudahkan pengembangan: mau menambah kelompok baru, tinggal pasang cabang baru tanpa mengubah struktur yang sudah ada.

Kelemahannya mirip star tetapi berlipat. Perangkat root menjadi titik paling vital — jika root bermasalah, seluruh cabang di bawahnya ikut terputus. Kebutuhan kabelnya juga banyak, dan konfigurasinya lebih rumit dibanding topologi sederhana.

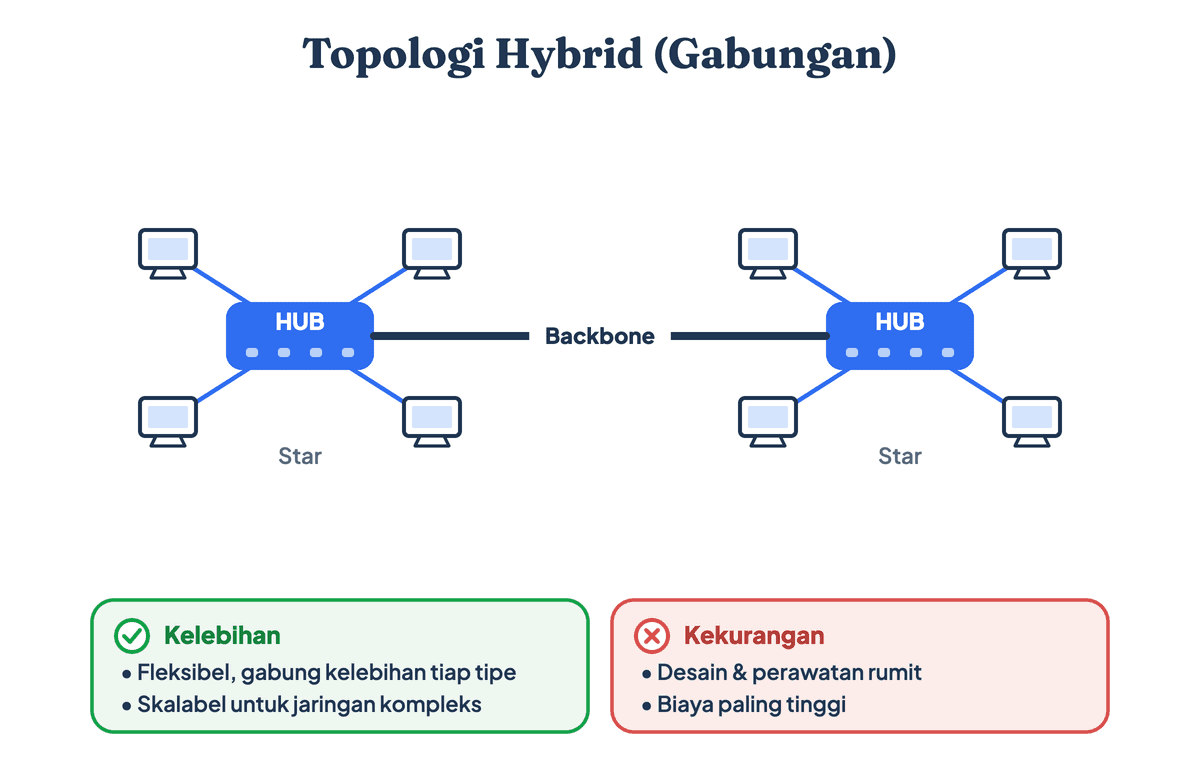

6. Topologi Hybrid (Gabungan)

Topologi hybrid adalah kombinasi dua atau lebih topologi berbeda dalam satu jaringan. Contohnya, satu bagian kantor memakai star, bagian lain memakai ring, lalu keduanya disambungkan menjadi satu jaringan besar.

Sebagian besar jaringan berskala besar di dunia nyata sebenarnya adalah hybrid. Jarang ada perusahaan yang memakai satu topologi murni dari ujung ke ujung. Dengan menggabungkan, perancang bisa mengambil kelebihan tiap topologi sesuai kebutuhan tiap area — misalnya star untuk ruang kerja karena mudah dirawat, dan mesh untuk pusat data karena butuh keandalan tinggi.

Fleksibilitas ini datang dengan harga: desainnya paling kompleks, perawatannya menuntut teknisi yang paham banyak pola sekaligus, dan biaya total cenderung paling tinggi. Hybrid tepat dipakai ketika kebutuhan tiap bagian jaringan memang berbeda-beda.

Tabel Perbandingan Topologi Jaringan

Agar lebih mudah dibandingkan, berikut ringkasan keenam topologi dari sisi biaya, keandalan, dan kecocokan penggunaannya:

Dari tabel ini terlihat pola yang jelas: makin tinggi keandalan yang diinginkan, makin besar pula biaya kabel dan perangkatnya. Tidak ada topologi "terbaik" secara mutlak — yang ada adalah topologi yang paling sesuai dengan kebutuhan dan anggaran.

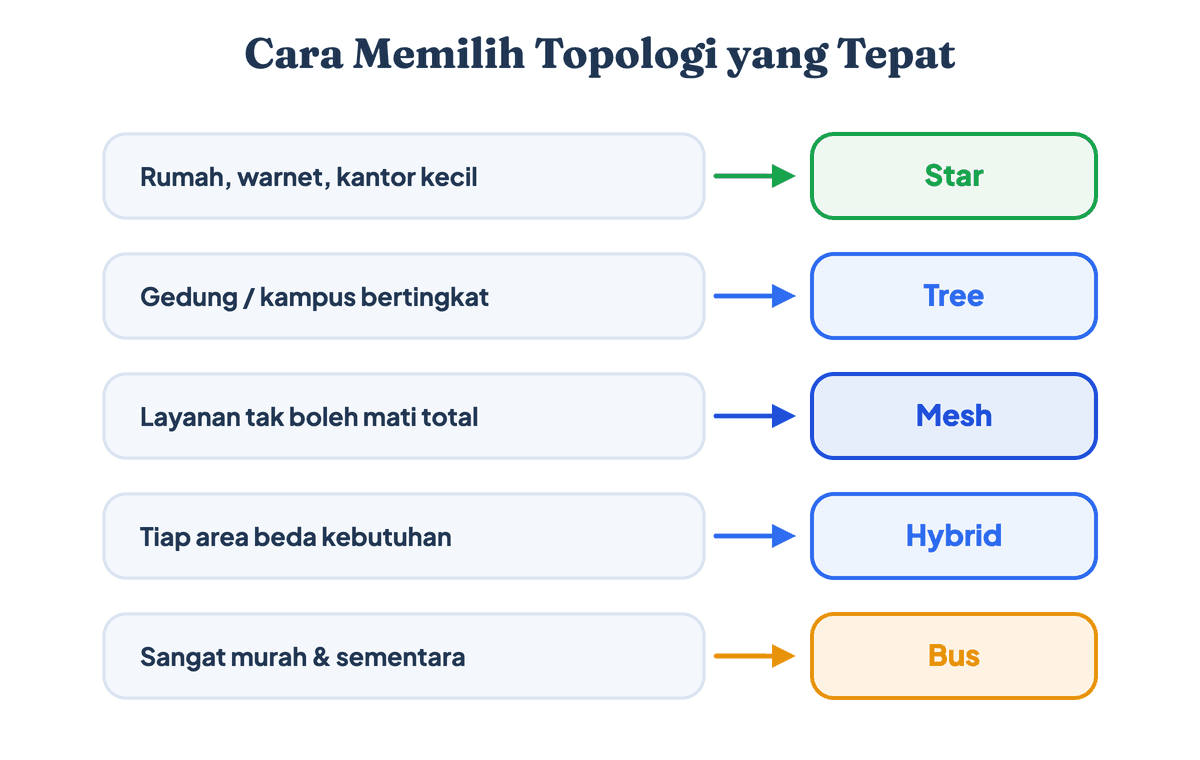

Cara Memilih Topologi Jaringan yang Tepat

Bagaimana menentukan pilihan? Pertimbangkan empat hal berikut sebelum memutuskan:

• Skala jaringan. Untuk jaringan kecil di rumah atau warnet, star sudah lebih dari cukup. Jaringan gedung bertingkat lebih cocok memakai tree, sementara jaringan sangat besar biasanya jatuh ke hybrid.
• Anggaran. Bila dana terbatas, hindari mesh murni yang boros kabel dan port. Star memberi keseimbangan terbaik antara biaya dan keandalan.
• Kebutuhan keandalan. Jika jaringan tidak boleh mati sama sekali (misalnya server perusahaan atau layanan online), sediakan jalur cadangan — mesh atau partial mesh menjadi pilihan.
• Kemudahan perawatan. Kalau tidak ada teknisi khusus, pilih topologi yang mudah dilacak saat bermasalah. Star unggul di sini karena gangguan mudah diisolasi ke satu node.

Untuk mayoritas kebutuhan sehari-hari, topologi star adalah pilihan paling praktis. Itulah mengapa hampir semua jaringan rumah dan kantor modern menggunakannya — cukup satu switch atau router, dan semua perangkat terhubung dengan rapi. Setelah topologi ditentukan, langkah berikutnya adalah menyiapkan perangkat jaringan dan mengatur pembagian alamat IP; untuk memeriksa perangkat yang terhubung, Anda bisa membaca cara cek IP di jaringan.

Memahami topologi juga memperkuat dasar Anda mengenali beragam jenis komputer dan peran tiap perangkat di dalamnya. Semakin paham strukturnya, semakin mudah pula merancang, memelihara, dan memperbaiki jaringan sendiri.

Pertanyaan yang Sering Diajukan

Ada berapa jenis topologi jaringan?

Ada enam jenis topologi jaringan yang umum dipakai: bus, star (bintang), ring (cincin), mesh (jala), tree (pohon), dan hybrid (gabungan). Beberapa sumber juga menyebut topologi point-to-point dan peer-to-peer sebagai bentuk paling sederhana.

Topologi jaringan apa yang paling banyak digunakan saat ini?

Topologi star adalah yang paling banyak dipakai. Alasannya karena mudah dipasang, mudah dikelola, dan jika satu perangkat bermasalah, perangkat lain tetap berjalan. Hampir semua jaringan rumah, sekolah, dan kantor modern memakai pola ini dengan switch atau router sebagai pusatnya.

Apa perbedaan topologi fisik dan topologi logis?

Topologi fisik menggambarkan susunan nyata kabel dan perangkat di lapangan, sedangkan topologi logis menggambarkan bagaimana data sebenarnya mengalir. Keduanya bisa berbeda — sebuah jaringan bisa berbentuk star secara fisik tetapi bekerja seperti bus atau ring secara logis.

Topologi jaringan mana yang paling andal?

Topologi mesh paling andal karena setiap perangkat punya banyak jalur cadangan. Jika satu jalur putus, data otomatis melewati jalur lain. Namun mesh paling mahal, sehingga sering dipakai hanya pada jaringan kritis seperti pusat data atau tulang punggung internet.

Jenis topologi apa yang berbentuk cincin?

Topologi yang berbentuk cincin atau lingkaran disebut topologi ring. Perangkat dihubungkan membentuk lingkaran tertutup, dan data mengalir berputar melewati tiap node menggunakan sistem token untuk mengatur giliran pengiriman.

Apakah satu jaringan bisa memakai lebih dari satu topologi?

Bisa, dan itu justru umum terjadi. Jaringan yang menggabungkan dua topologi atau lebih disebut topologi hybrid. Perusahaan besar biasanya memakai pola ini agar tiap area jaringan bisa memakai topologi yang paling sesuai dengan kebutuhannya.

Memilih topologi jaringan yang tepat adalah fondasi jaringan yang sehat. Mulai dari yang sederhana sesuai kebutuhan, pahami kelebihan dan kekurangan tiap pola, dan kembangkan seiring bertambahnya perangkat. Dengan dasar ini, Anda siap merancang jaringan yang cepat, stabil, dan mudah dirawat.
