Alat Alat Fiber Optik: 20 Nama, Fungsi, dan Gambarnya

Serat kaca berdiameter 125 mikrometer tidak bisa dikerjakan dengan tang biasa. Ia terlalu tipis untuk dipuntir, terlalu getas untuk dijepit, dan sambungan yang meleset seperseribu milimeter saja sudah membuang sinyal. Karena itu pekerjaan alat alat fiber optik punya kotak perkakasnya sendiri — isinya sama sekali berbeda dari perkakas kabel tembaga.

Halaman ini memuat 20 alat yang benar-benar dipakai teknisi di lapangan, diurutkan mengikuti alur kerjanya: dari mengupas jaket, memotong serat, menyambung, sampai mengukur hasilnya. Untuk setiap alat ada fungsi, angka teknis yang jadi patokan, dan kesalahan yang paling sering terjadi saat memakainya.

Alat fiber optik adalah perkakas khusus untuk memasang, menyambung, dan mengukur jaringan serat optik. Alat intinya ada tiga: fusion splicer untuk melebur sambungan, cleaver untuk memotong serat tegak lurus, dan optical power meter untuk mengukur kekuatan sinyal. Sisanya melengkapi tiga fungsi dasar itu.

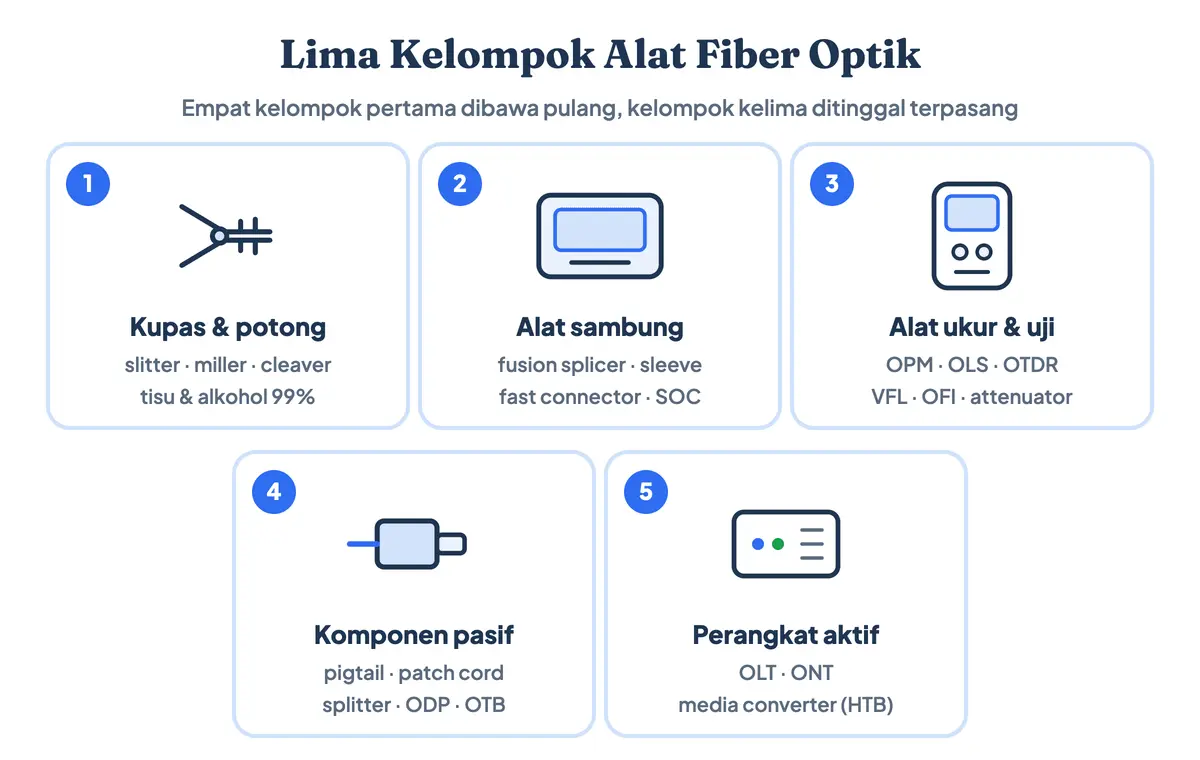

Alat Fiber Optik Dibagi Menjadi Lima Kelompok

Daftar alat fiber optik terlihat membingungkan kalau disebut acak. Padahal semuanya jatuh ke lima kelompok, dan kelompok itulah yang menentukan kapan alatnya dipakai. Tabel berikut memuat daftar lengkap macam-macam peralatan fiber optik beserta kelompok dan fungsi singkatnya; pengertian dan kegunaan tiap alat diuraikan satu per satu setelahnya.

Nama-nama alat fiber optik menurut kelompoknya:

• Kupas dan potong: kabel slitter, miller stripper, fiber cleaver, tisu lint-free, alkohol isopropil.
• Sambung: fusion splicer, protection sleeve, fast connector, splice-on connector.
• Ukur dan uji: optical power meter, optical light source, OTDR, visual fault locator, optical fiber identifier, attenuator.
• Komponen pasif: pigtail, patch cord, adapter, optical splitter, OTB, ODP, joint closure.
• Perangkat aktif: OLT, ONT, media converter atau HTB.

Di lapangan Indonesia kabelnya biasa disingkat FO, sehingga perkakasnya pun kerap disebut alat FO. Empat kelompok pertama adalah perkakas yang dibawa pulang selesai kerja. Kelompok kelima justru ditinggal terpasang — dan itu perbedaan yang sering kabur, jadi ada bagian tersendiri di bawah.

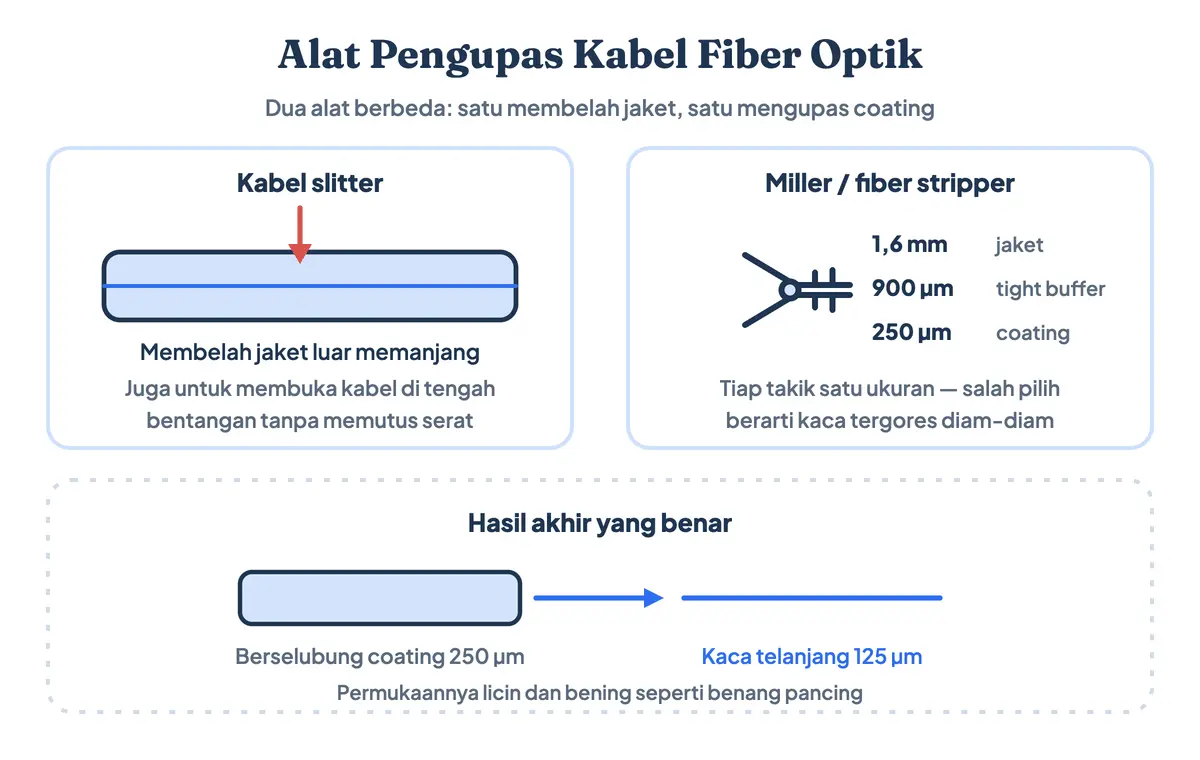

1. Kabel Slitter — Membelah Jaket Luar

Kabel slitter adalah pisau khusus untuk membelah jaket luar kabel memanjang tanpa menyentuh tabung serat di dalamnya. Kabel distribusi berisi 12 sampai 288 serat dan dibungkus jaket PE tebal, kadang ditambah kawat baja — lapisan itulah yang dibuka lebih dulu.

Alat ini juga dipakai untuk mid-span access: membuka kabel di tengah bentangan agar beberapa serat bisa diambil, sementara serat lain tetap melayani pelanggan. Kedalaman mata pisaunya bisa disetel — inilah bagian yang paling sering dilewati. Setel terlalu dalam, tabung serat ikut tergores dan seluruh kabel harus diulang dari awal.

2. Miller atau Fiber Stripper — Mengupas Coating

Bentuknya seperti tang kecil bertakik bertingkat, dan tiap takik punya ukuran sendiri: 1,6 mm untuk jaket, 900 µm untuk tight buffer, dan 250 µm untuk lapisan coating akrilat.

Takik yang salah pilih membuat pekerjaan gagal dua arah. Terlalu besar, coating tidak terkupas sama sekali. Terlalu kecil, mata pisau menggores kaca — goresannya tidak terlihat mata, tetapi serat akan patah persis di titik itu beberapa hari kemudian. Sisa kaca telanjang yang benar berdiameter 125 µm, licin, dan bening seperti benang pancing.

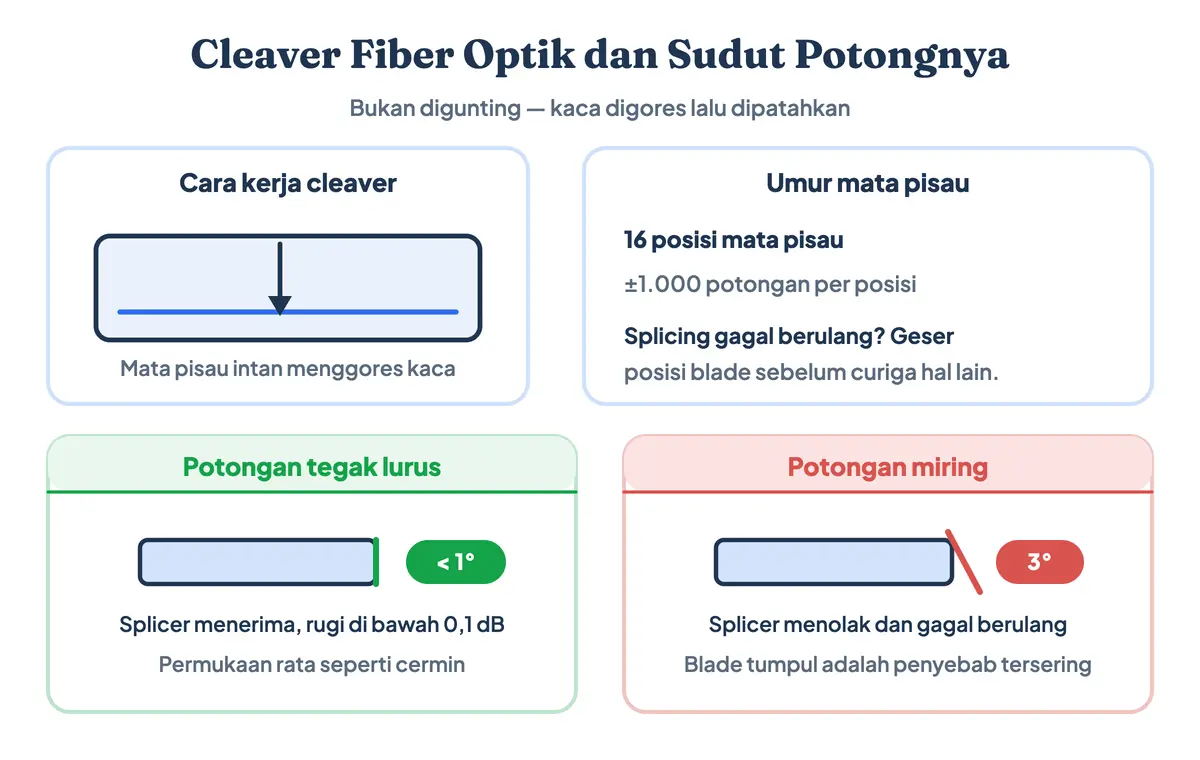

3. Fiber Cleaver — Memotong Serat Tegak Lurus

Cleaver tidak memotong seperti gunting. Ia menggores permukaan kaca dengan mata pisau intan lalu menariknya sampai patah mengikuti bidang kristal, sehingga ujungnya rata seperti cermin.

Standar yang dikejar adalah sudut potong di bawah 1 derajat. Selisih beberapa derajat saja sudah membuat splicer menolak dan menampilkan pesan gagal berulang-ulang. Mata pisaunya punya 16 posisi; tiap posisi habis setelah sekitar seribu potongan lalu digeser ke posisi berikutnya. Kalau splicing tiba-tiba gagal terus padahal kemarin lancar, geser posisi blade sebelum menyalahkan hal lain — itu penyebab nomor satu di lapangan.

4. Tisu Lint-Free dan Alkohol Isopropil 99%

Dua bahan habis pakai ini terlihat sepele sampai Anda melihat ujung serat di layar splicer. Debu sebesar satu mikron saja tampak seperti batu di tengah jalan.

Yang wajib dipakai adalah isopropil alkohol 99%, bukan alkohol apotek 70%. Sisa 30% pada alkohol apotek adalah air, dan air meninggalkan noda saat menguap — persis lawan dari tujuan membersihkan. Tisunya pun harus lint-free; tisu wajah biasa justru menempelkan serabut ke kaca yang baru dibersihkan.

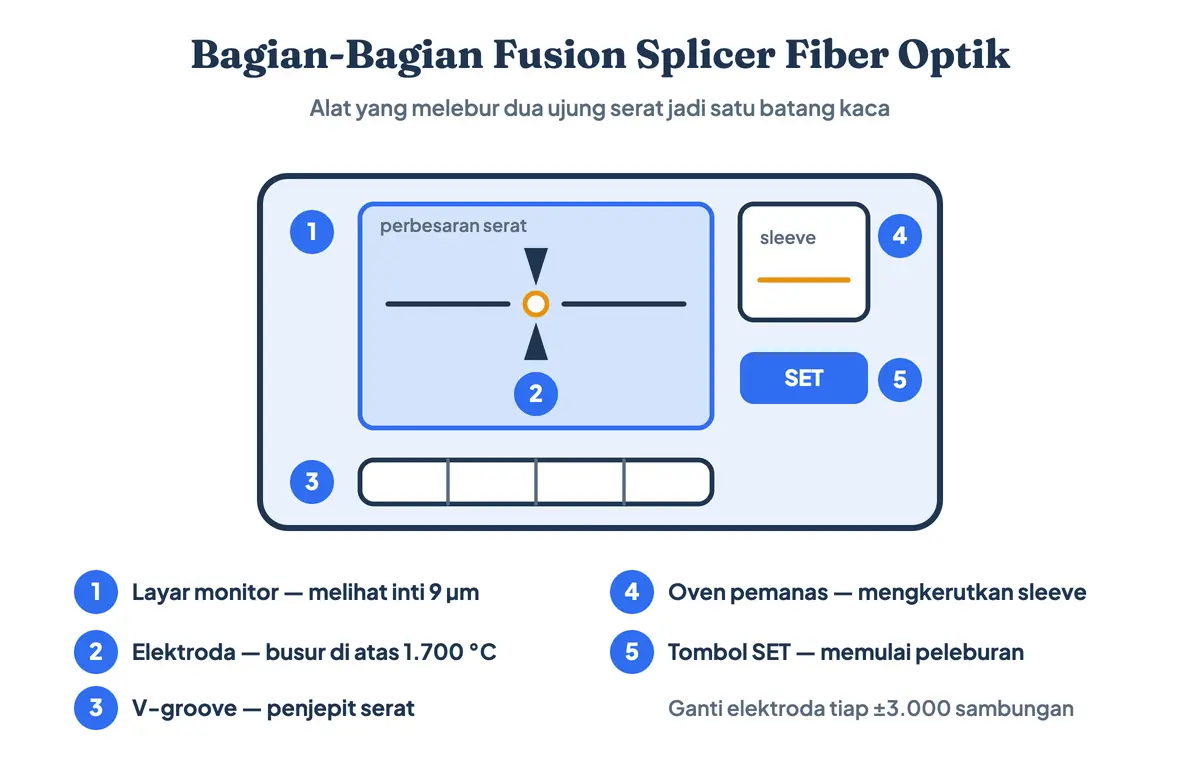

5. Fusion Splicer — Alat Penyambung Kabel Fiber Optik

Inilah jawaban dari pertanyaan yang paling sering ditanyakan: alat yang digunakan untuk menyambung fiber optik adalah fusion splicer. Ia mensejajarkan dua ujung serat lalu meleburnya dengan busur listrik di atas titik leleh kaca silika yang berada sekitar 1.700 °C, sampai keduanya menjadi satu batang utuh.

Hasil sambungan yang benar rugi sinyalnya di bawah 0,1 dB — praktis tak terlihat oleh alat ukur. Ada dua kelas mesin: cladding alignment yang mensejajarkan berdasarkan dinding luar serat, dan core alignment yang benar-benar melihat inti 9 µm dan menggesernya dengan motor. Kelas kedua jauh lebih mahal dan jauh lebih konsisten pada jalur panjang. Prinsip kerjanya sama untuk semua merek: apa pun mesinnya, ia menyambungkan serat optik dengan melelehkan kaca, bukan menempelkannya.

Bagian yang butuh perawatan rutin adalah elektroda. Setelah sekitar 3.000 kali penyambungan ujungnya menumpul dan busurnya tidak stabil lagi; gejalanya rugi sambungan naik pelan-pelan tanpa sebab yang jelas.

6. Protection Sleeve — Melindungi Titik Sambungan

Serat yang baru dilebur adalah kaca telanjang tanpa pelindung apa pun. Sleeve adalah selongsong plastik berisi batang baja kecil yang dipasang menutupi titik itu, lalu dipanaskan di oven splicer sekitar 30 detik sampai mengkerut rapat.

Panjangnya umumnya 60 mm untuk sambungan biasa dan 40 mm untuk ruang sempit di dalam kaset ODP. Kesalahan klasik: sleeve lupa dimasukkan ke serat sebelum disambung. Kalau baru teringat setelah dilebur, tidak ada jalan lain selain memotong sambungan itu dan mengulang semuanya.

7. Fast Connector — Menyambung Tanpa Mesin Splicer

Fast connector memasang konektor langsung di ujung serat dengan penjepit mekanis. Di dalamnya sudah ada potongan serat pendek dan gel penyesuai indeks bias yang mempertemukan kedua permukaan kaca tanpa dilebur.

Konsekuensinya jujur saja lebih buruk: rugi sinyalnya 0,3–0,5 dB, beberapa kali lipat dibanding peleburan, dan gelnya menua seiring waktu. Untuk satu titik pelanggan itu masih aman. Untuk jalur yang menumpuk banyak sambungan, kerugiannya berakumulasi dan cadangan daya habis sebelum kabelnya sendiri jauh.

8. Splice-on Connector (SOC) — Jalan Tengah yang Rapi

SOC adalah konektor yang dipasang dengan cara dilebur memakai splicer, bukan dijepit. Anda tetap butuh mesin, tetapi hasilnya konektor siap colok dengan rugi sekecil sambungan fusion, sekitar 0,1 dB.

Pilihan ini masuk akal untuk terminasi di dalam OTB atau rak perangkat, tempat kerapian dan kestabilan lebih penting daripada kecepatan. Untuk pemasangan ke rumah pelanggan yang dikejar waktu, fast connector masih lebih sering menang.

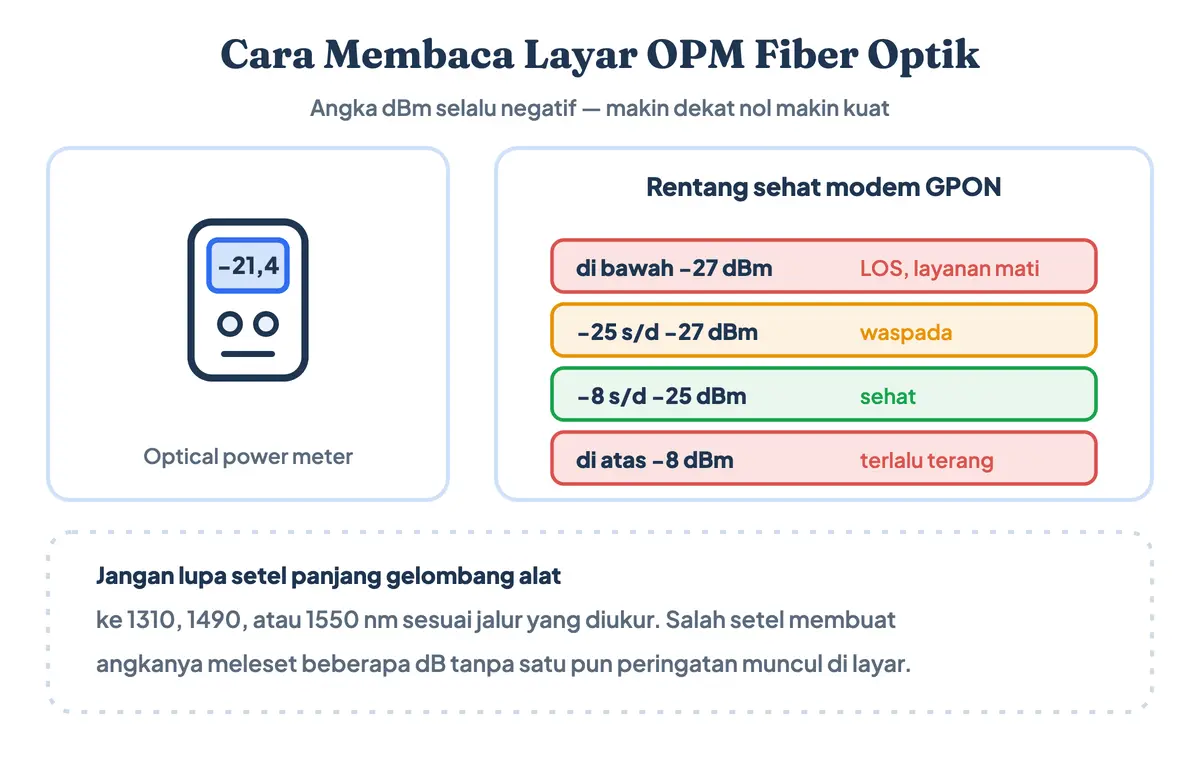

9. Optical Power Meter (OPM) — Alat Ukur Redaman Fiber Optik

OPM adalah alat ukur yang paling sering dipegang teknisi, dan satu-satunya yang wajib ada bahkan di tas paling sederhana. Fungsinya satu: mengukur kekuatan cahaya yang sampai di titik itu, dalam satuan dBm.

Di lapangan ia juga disebut alat cek redaman fiber optik. Cara menggunakan OPM sederhana: colokkan patch cord ke portnya, setel panjang gelombang, lalu baca angka yang muncul. Angkanya negatif, dan semakin mendekati nol berarti semakin kuat. Modem rumah GPON umumnya sehat di rentang −8 dBm sampai −27 dBm. Di bawah −27 dBm perangkat menyatakan kehilangan sinyal; di atas −8 dBm justru terlalu terang dan penerimanya bisa error. Jangan lupa menyetel panjang gelombang alat ke 1310, 1490, atau 1550 nm sesuai jalur yang diukur — salah setel membuat angkanya meleset beberapa dB tanpa peringatan apa pun.

10. Optical Light Source (OLS) — Pasangan Kerja OPM

OPM hanya bisa membaca cahaya yang ada. Untuk mengukur rugi total sebuah jalur yang belum dialiri layanan, Anda perlu memancarkan cahaya sendiri dari ujung satunya — itu tugas OLS.

Cara kerjanya sederhana: catat daya keluaran OLS, ukur daya yang sampai di ujung seberang dengan OPM, lalu selisihkan. Hasilnya adalah insertion loss jalur itu, angka yang dipakai untuk menerima atau menolak pekerjaan instalasi. Banyak alat sekarang menggabungkan OPM dan OLS dalam satu bodi.

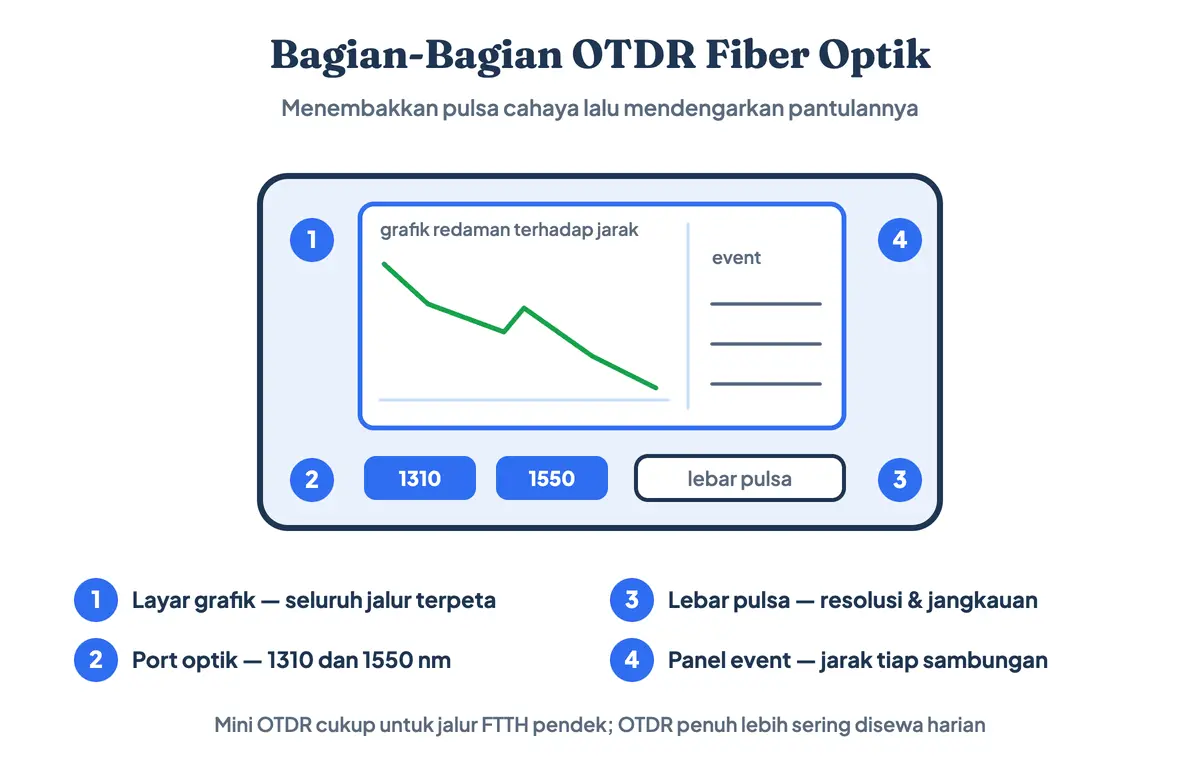

11. OTDR — Memetakan Jalur dan Letak Gangguan

OTDR (Optical Time Domain Reflectometer) menembakkan pulsa cahaya ke dalam serat lalu mendengarkan pantulan yang kembali, persis seperti radar. Dari waktu tempuh pantulan itu ia menghitung jarak, dan dari kekuatannya ia menghitung redaman.

Hasilnya bukan satu angka, melainkan grafik seluruh jalur: di meter ke berapa ada sambungan, di mana ada konektor kotor, dan tepat di titik mana kabel putus. Inilah alat yang tak tergantikan saat memburu gangguan di bentangan sepanjang belasan kilometer.

Sebagian unit menyediakan tiga lambda sekaligus — 1310, 1550, dan 1625 nm. Panjang gelombang ketiga dipakai menguji jalur yang masih dialiri layanan, sehingga alat ini juga dijual dengan sebutan fiber tester. Penggunaan di lapangan terbagi dua kelas. Mini OTDR berukuran genggam dan jauh lebih murah. Ia memadai untuk jalur FTTH pendek — dari ODP ke rumah pelanggan, atau bentangan beberapa kilometer di dalam kompleks. Keterbatasannya ada pada dynamic range: makin panjang jalur dan makin banyak splitter di depannya, makin cepat pantulan tenggelam ke dasar grafik dan ujung jalur tidak lagi terbaca.

OTDR penuh punya jangkauan, resolusi, dan pilihan lebar pulsa yang jauh lebih luas, tetapi harganya berlipat. Patokan praktisnya: kalau pekerjaan Anda berhenti di sisi pelanggan, mini OTDR sudah menjawab; begitu menyentuh kabel feeder atau distribusi antar-ODC, sewa OTDR penuh sehari lebih murah daripada salah menebak titik putus.

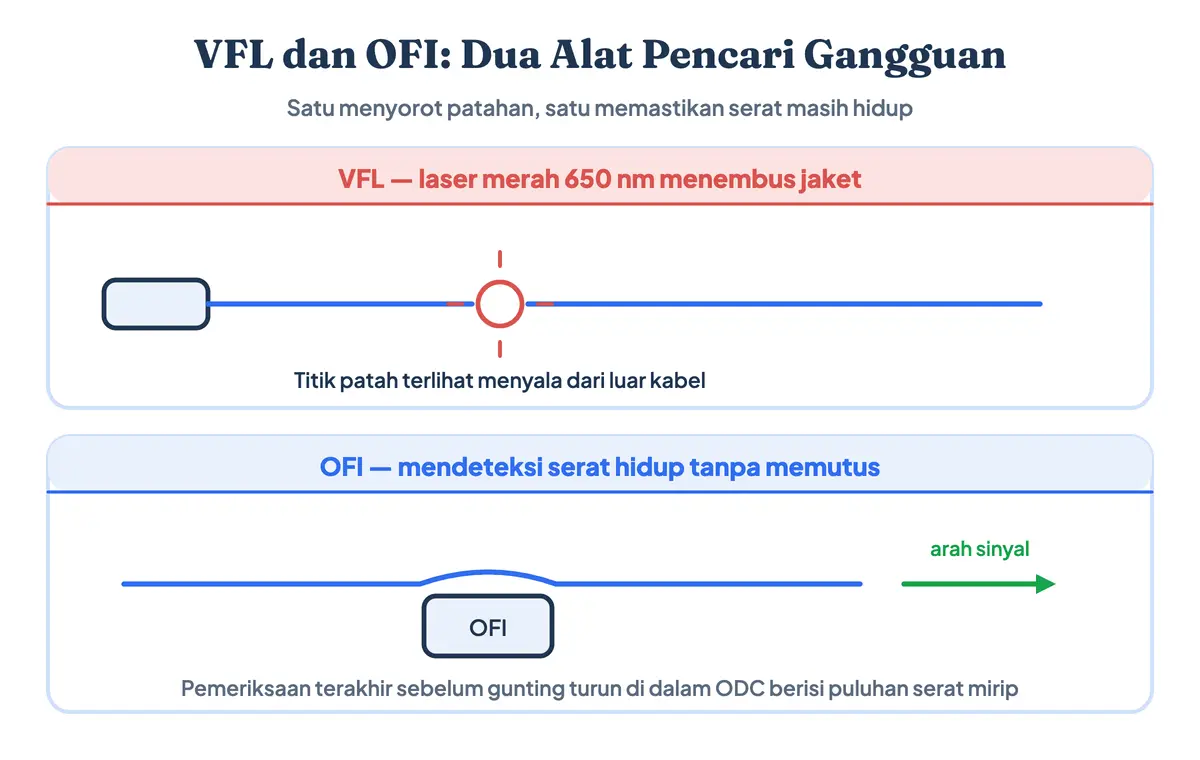

12. Visual Fault Locator (VFL) — Senter Laser Pencari Patahan

VFL menembakkan laser merah tampak sekitar 650 nm ke dalam serat. Di titik yang patah atau tertekuk tajam, cahaya itu bocor keluar dan terlihat menyala menembus jaket kabel.

Jangkauannya umumnya 5–10 kilometer, jauh lebih pendek daripada OTDR, tetapi keunggulannya justru pada jarak dekat. OTDR punya dead zone di beberapa meter pertama sehingga buta terhadap masalah tepat di depan alat — dan justru di situlah patahan paling sering terjadi, di dalam kaset ODP atau di belakang modem. VFL murah, ringan, dan menyelesaikan sebagian besar gangguan rumah tangga tanpa perlu alat mahal.

13. Optical Fiber Identifier (OFI) — Memastikan Serat Sudah Mati

OFI menjepit serat dan menekuknya sedikit sehingga sebagian cahaya bocor keluar, lalu membaca bocoran itu tanpa memutus layanan. Alat ini menjawab dua hal: apakah serat ini hidup, dan ke arah mana cahayanya mengalir.

Fungsinya terdengar sepele, tetapi ia mencegah kesalahan yang mahal. Di dalam ODC berisi puluhan serat mirip, memotong serat yang salah berarti memutus layanan pelanggan lain yang sedang berjalan. OFI adalah pemeriksaan terakhir sebelum gunting turun.

14. Optical Attenuator — Meredam Sinyal yang Terlalu Kuat

Masalah tidak selalu sinyal terlalu lemah. Pada jalur pendek — misalnya ONT yang letaknya dekat sekali dengan ODP — daya yang sampai bisa melebihi −8 dBm dan membuat penerima kelebihan cahaya, dengan gejala yang menipu: koneksi putus-nyambung padahal alat ukur menunjukkan sinyal "kuat".

Attenuator adalah komponen kecil yang sengaja meredam sinyal, tersedia dalam nilai tetap 5, 10, atau 15 dB. Ia dipasang di antara konektor dan port perangkat.

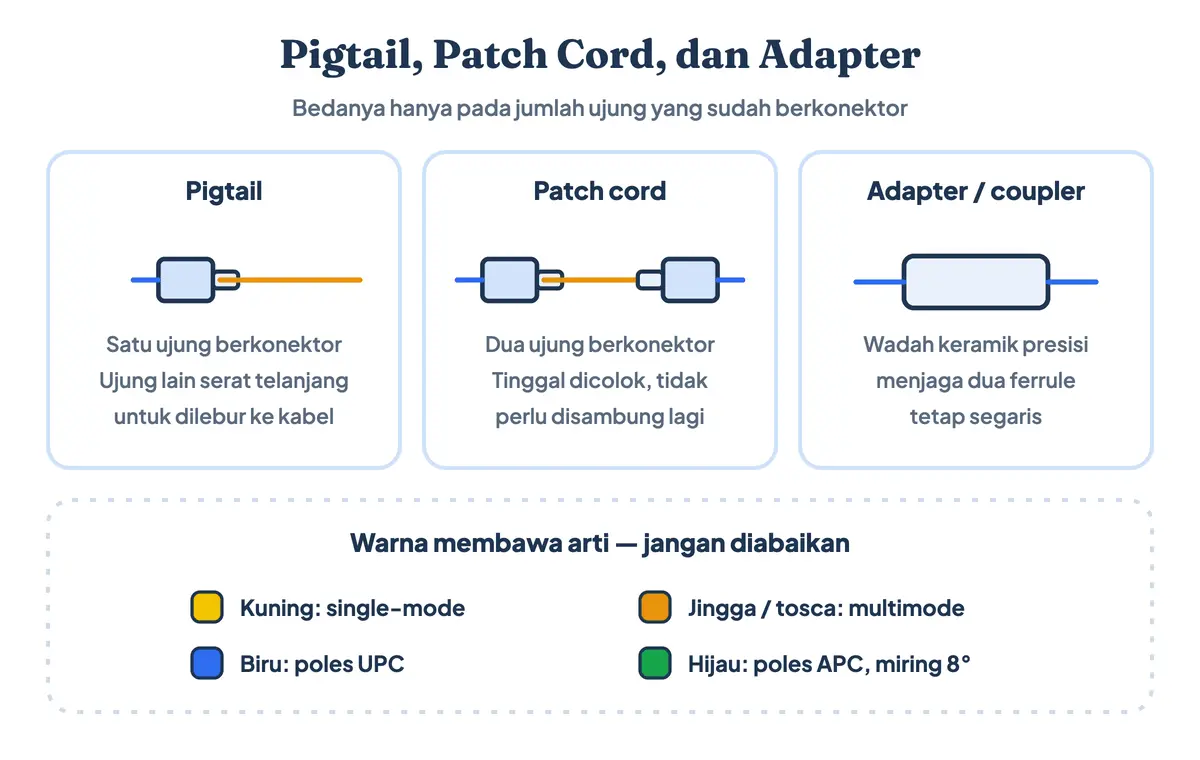

15. Pigtail dan Patch Cord — Menghubungkan Serat ke Perangkat

Keduanya sering tertukar padahal bedanya hanya jumlah ujung. Pigtail punya konektor di satu sisi dan serat telanjang di sisi lain — sisi telanjang itulah yang dilebur ke kabel dengan splicer. Patch cord berkonektor di kedua ujungnya dan tinggal dicolok.

Warna badannya membawa arti: kuning untuk single-mode, jingga atau tosca untuk multimode. Warna konektornya juga bicara — biru berarti poles UPC, hijau berarti APC yang permukaannya miring 8 derajat. Mencolokkan UPC ke port APC merusak permukaan kedua konektor sekaligus, dan itu kerusakan permanen.

16. Adapter atau Coupler — Mempertemukan Dua Konektor

Adapter, sering disebut barrel atau sok, adalah selongsong berisi wadah keramik presisi yang menjaga dua ferrule tetap segaris saat dipertemukan. Bentuknya mengikuti tipe konektor: SC, LC, FC, atau ST.

Satu pasangan konektor bersih menyumbang rugi 0,2–0,5 dB. Kalau kotor, angkanya bisa melonjak beberapa dB — dan konektor kotor adalah penyebab gangguan fiber optik yang paling sering ditemukan sekaligus paling sering diabaikan.

17. Optical Splitter — Membagi Satu Serat ke Banyak Pelanggan

Splitter memecah satu serat menjadi beberapa keluaran secara pasif: tidak ada listrik, tidak ada penguat, murni membagi cahaya. Rasio yang lazim 1:8, 1:16, dan 1:32.

Karena membagi, ia otomatis mengurangi daya, dan angkanya bisa dihitung: 1:8 memangkas sekitar 10,5 dB, 1:16 sekitar 13,5 dB, dan 1:32 sekitar 17 dB. Dua tingkat splitter di jalur FTTH sudah memakan lebih dari separuh anggaran daya — itulah alasan panjang jalur dibatasi meskipun seratnya sanggup jauh lebih jauh. Susunan bercabang seperti ini adalah bentuk nyata dari topologi jaringan pohon.

18. OTB, ODP, dan Joint Closure — Wadah Terminasi

Tiga benda ini bukan alat kerja, melainkan rumah bagi sambungan. OTB (Optical Termination Box) adalah rak kecil tempat serat diterminasi dan diberi nomor di sisi perangkat. ODP (Optical Distribution Point) adalah kotak di tiang depan rumah, umumnya 8 atau 16 port. Joint closure adalah selongsong kedap air yang melindungi sambungan di udara atau di dalam tanah.

Semuanya menentukan umur jaringan lebih daripada yang orang kira. Closure yang tidak rapat menyimpan embun, dan air adalah penyebab redaman naik pelan-pelan selama berbulan-bulan tanpa gejala jelas.

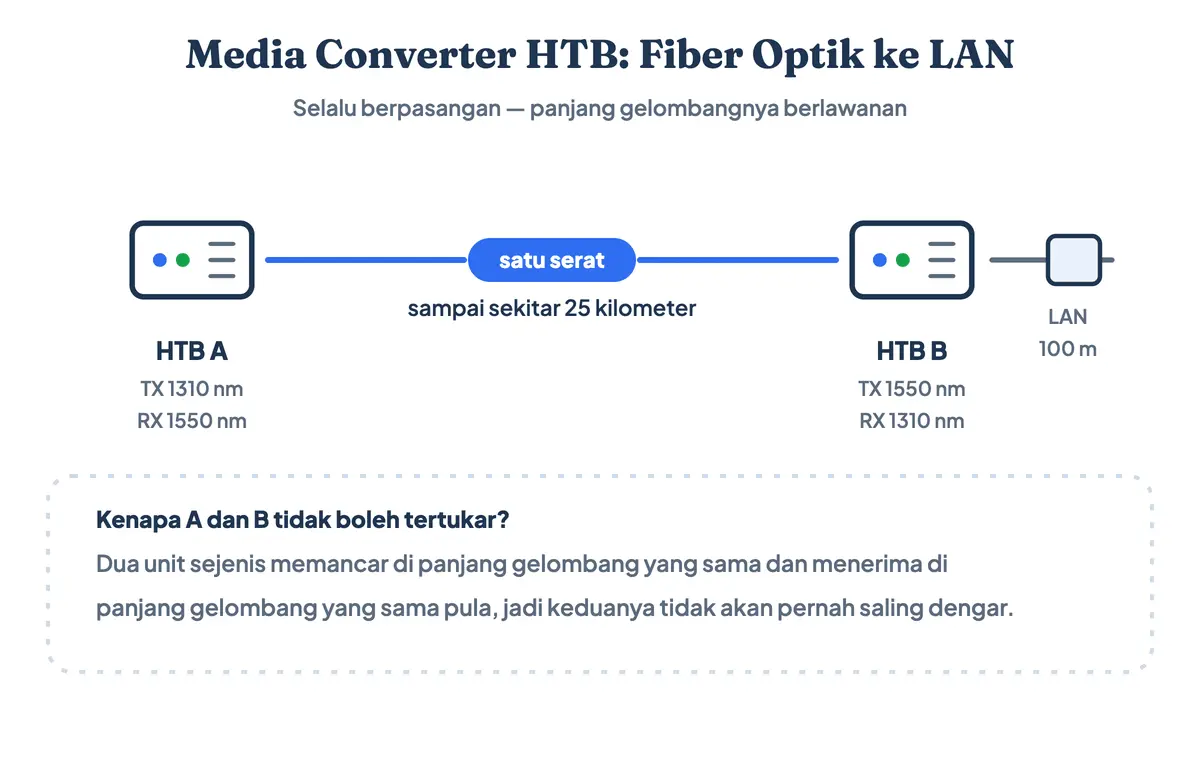

19. Media Converter atau HTB — Mengubah Optik ke LAN

Media converter, di lapangan lebih sering disebut HTB, mengubah sinyal cahaya menjadi sinyal listrik Ethernet dan sebaliknya. Inilah jawaban ketika Anda perlu membawa jaringan jauh melampaui batas 100 meter kabel UTP tanpa membangun jaringan GPON.

HTB selalu dipakai berpasangan, dan pasangannya tidak boleh sama tipe. HTB A memancar di 1310 nm dan menerima di 1550 nm, sedangkan HTB B kebalikannya — dengan begitu keduanya bisa berbagi satu serat untuk dua arah sekaligus. Jangkauannya bisa mencapai sekitar 25 kilometer. Inilah alasan pasangan A dan B tidak boleh tertukar: dua unit sejenis tidak akan pernah saling dengar. Untuk RT/RW Net skala kecil, sepasang HTB jauh lebih murah daripada perangkat GPON.

20. OLT dan ONT — Perangkat Aktif di Kedua Ujung

OLT (Optical Line Terminal) duduk di sentral operator dan menjadi sumber cahaya yang melayani ribuan pelanggan sekaligus. ONT (Optical Network Terminal) adalah perangkat di rumah yang orang sebut modem; di sinilah cahaya kembali menjadi sinyal listrik lalu disalurkan ke Ethernet dan WiFi.

Keduanya butuh listrik, dan itulah yang membedakan mereka dari splitter atau ODP. Lampu indikator LOS berwarna merah pada ONT berarti tidak ada cahaya yang sampai — penyebabnya hampir selalu di jalur, bukan di modemnya, dan itu titik awal ketika WiFi menyala tetapi tidak ada internet.

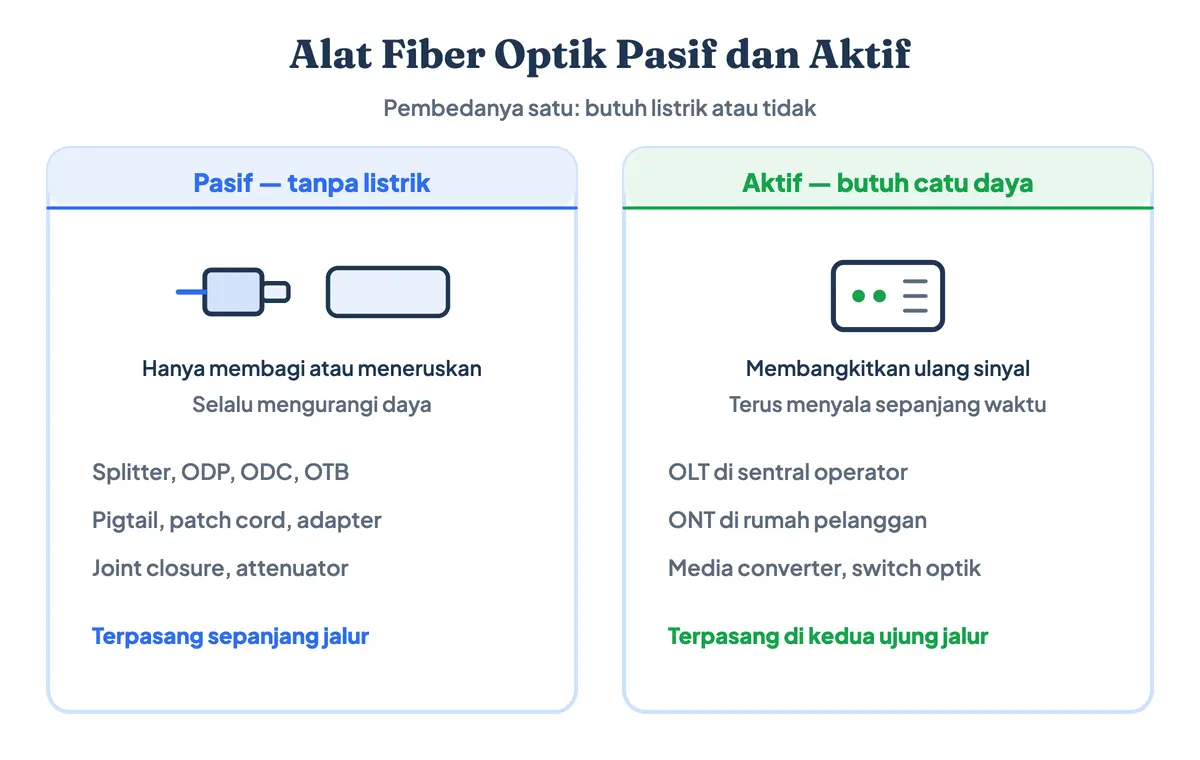

Beda Alat Aktif dan Pasif dalam Fiber Optik

Pembagian ini menjelaskan kenapa daftar alat di berbagai sumber isinya berbeda-beda. Sebagian penulis memasukkan pigtail dan splitter sebagai "alat", sebagian tidak.

Perkakas kerja seperti splicer dan OTDR memang butuh listrik, tetapi ia bukan bagian dari jaringan — ia hanya datang saat dibutuhkan lalu dibawa pulang. Yang disebut perangkat aktif adalah yang terpasang permanen dan terus menyala.

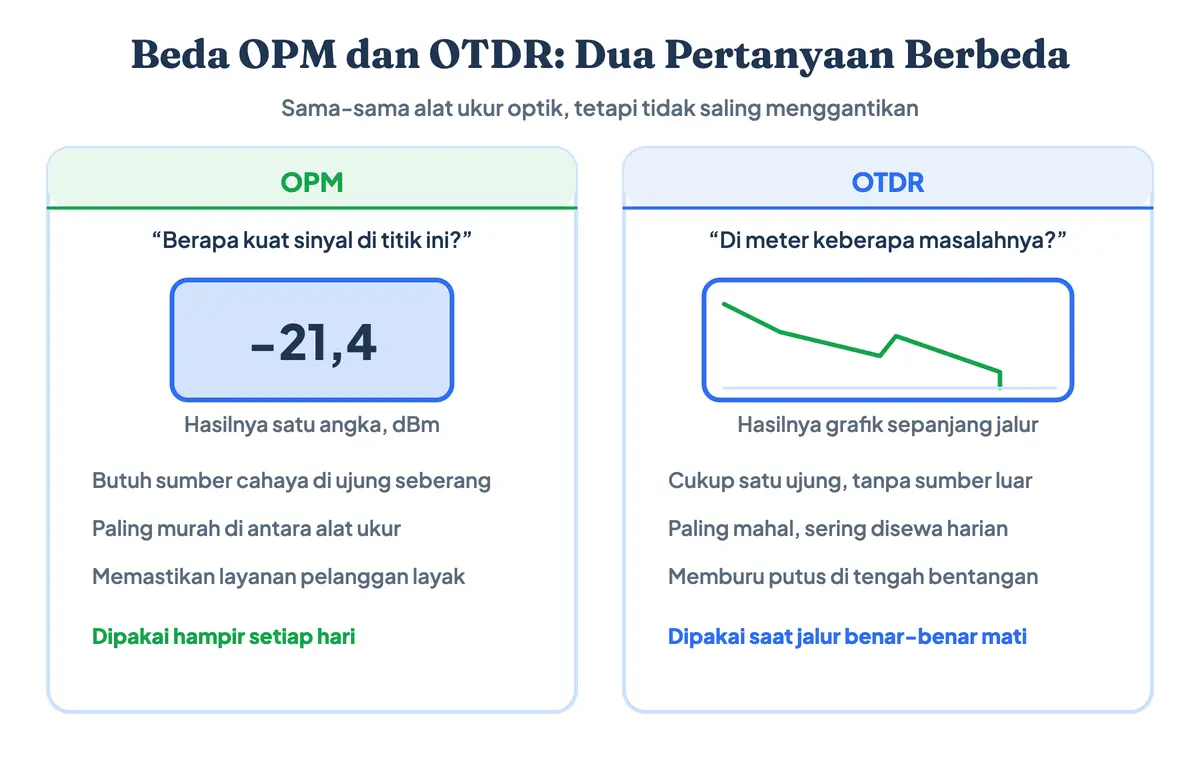

Beda OPM dan OTDR: Dua Alat Ukur yang Paling Sering Tertukar

Keduanya alat ukur optik, keduanya menampilkan angka dB, dan di situlah kebingungan bermula. Padahal pertanyaan yang mereka jawab sama sekali berbeda.

Aturan praktisnya: untuk memastikan sebuah layanan sehat, OPM sudah cukup dan jauh lebih cepat. Begitu jalurnya benar-benar mati dan Anda tidak tahu di mana putusnya, barulah OTDR sepadan dengan harganya.

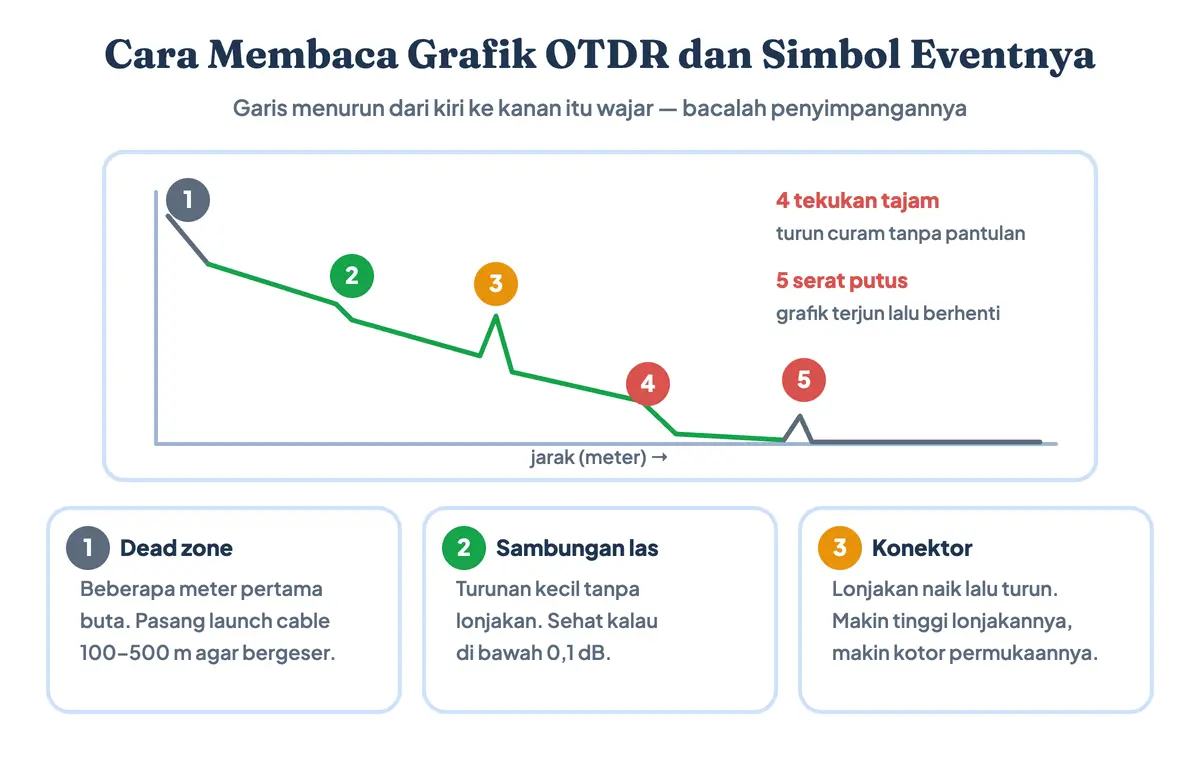

Cara Membaca Grafik OTDR dan Arti Simbolnya

Layar OTDR menampilkan garis yang menurun dari kiri ke kanan. Sumbu mendatar adalah jarak, sumbu tegak adalah kekuatan sinyal. Penurunan yang landai itu wajar — serat single-mode memang kehilangan sekitar 0,35 dB tiap kilometer di 1310 nm dan 0,20 dB di 1550 nm.

Yang perlu dibaca adalah penyimpangan dari garis landai itu:

• Turunan kecil tanpa lonjakan — sambungan las. Sehat kalau di bawah 0,1 dB.
• Lonjakan ke atas lalu turun tajam — pantulan konektor atau sambungan mekanis. Lonjakan tinggi berarti permukaannya kotor atau ada celah udara.
• Turunan curam tanpa pantulan — tekukan tajam. Ciri khasnya lebih dalam di 1550 nm daripada di 1310 nm, karena panjang gelombang besar lebih mudah bocor di tikungan.
• Terjun vertikal ke dasar grafik lalu berhenti — serat putus. Angka jarak di titik itu adalah letak putusnya.
• Beberapa meter pertama yang tampak kacau — dead zone, area buta tepat setelah port alat. Untuk membacanya, pasang launch cable sepanjang 100–500 meter agar titik yang ingin diperiksa bergeser keluar dari zona buta.

Satu jebakan yang perlu diketahui pemula: OTDR mengukur jarak mengikuti panjang serat, bukan panjang kabel di peta. Serat digulung berlebih di setiap closure dan sengaja dilebihkan saat pemasangan, jadi angka "putus di meter 2.340" biasanya jatuh beberapa puluh meter lebih dekat kalau diukur berjalan kaki.

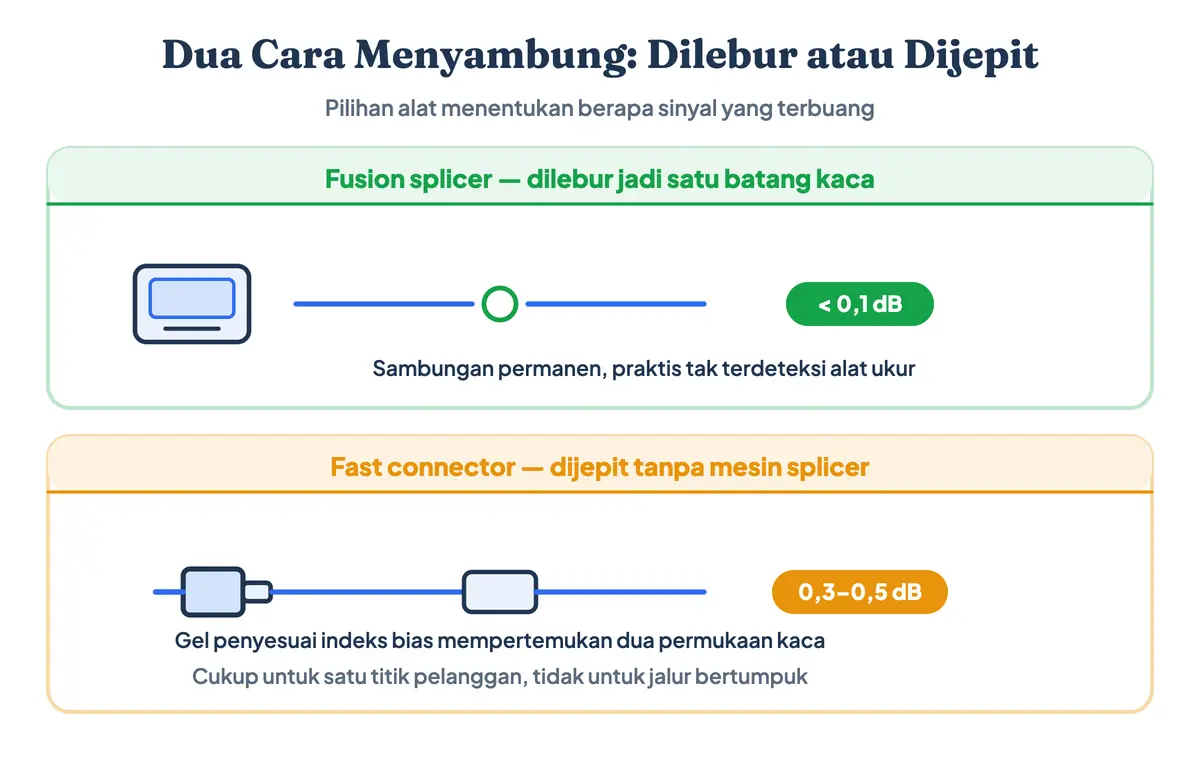

Cara Menyambung Fiber Optik Tanpa Splicer

Fusion splicer harganya puluhan juta, dan tidak semua pekerjaan sepadan dengan itu. Ada dua jalan yang tidak memerlukannya.

Fast connector adalah jalan yang paling umum. Anda tetap butuh stripper dan cleaver — bagian memotong tegak lurus tidak bisa dilewati — lalu ujung serat dimasukkan ke konektor dan tuas penjepitnya ditutup. Waktunya di bawah lima menit dengan konsekuensi rugi 0,3–0,5 dB.

Kabel precon malah menghapus pekerjaan menyambung sama sekali. Ini kabel drop yang sudah berkonektor dari pabrik dalam panjang tertentu; tinggal ditarik dan dicolok. Untuk instalasi rumah dengan jarak yang terukur, precon menghasilkan sambungan paling bersih tanpa alat mahal apa pun.

Yang tidak ada adalah cara menyambung serat kaca tanpa memotongnya dengan benar. Setiap metode, semahal atau semurah apa pun, tetap menuntut permukaan potong yang rata.

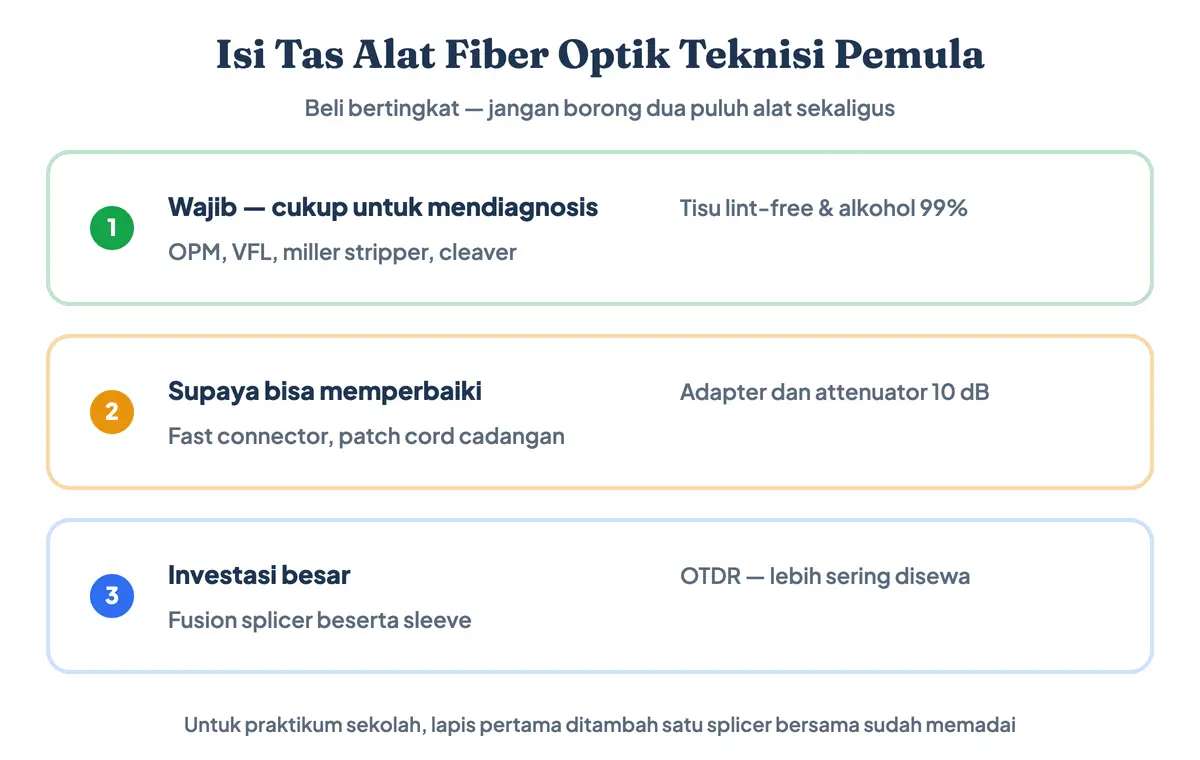

Alat dan Bahan yang Wajib Ada di Tas Teknisi Pemula

Tidak ada gunanya membeli 20 alat sekaligus. Urutan prioritas di bawah ini disusun dari yang paling sering dipakai dan paling murah lebih dulu.

Lapis pertama — wajib, cukup untuk mendiagnosis hampir semua gangguan rumah: OPM, VFL, miller stripper, cleaver, tisu lint-free, dan alkohol isopropil 99%.

Lapis kedua — supaya bisa memperbaiki, bukan sekadar mengukur: fast connector beberapa buah, patch cord cadangan, adapter, dan attenuator 10 dB.

Lapis ketiga — investasi besar: fusion splicer beserta sleeve, lalu OTDR. Keduanya baru masuk akal kalau pekerjaan Anda sudah rutin menyentuh jalur distribusi, bukan sekadar instalasi ke rumah.

Untuk keperluan praktikum sekolah, lapis pertama ditambah satu unit splicer bersama untuk demonstrasi sudah mencakup seluruh materi yang biasa diujikan.

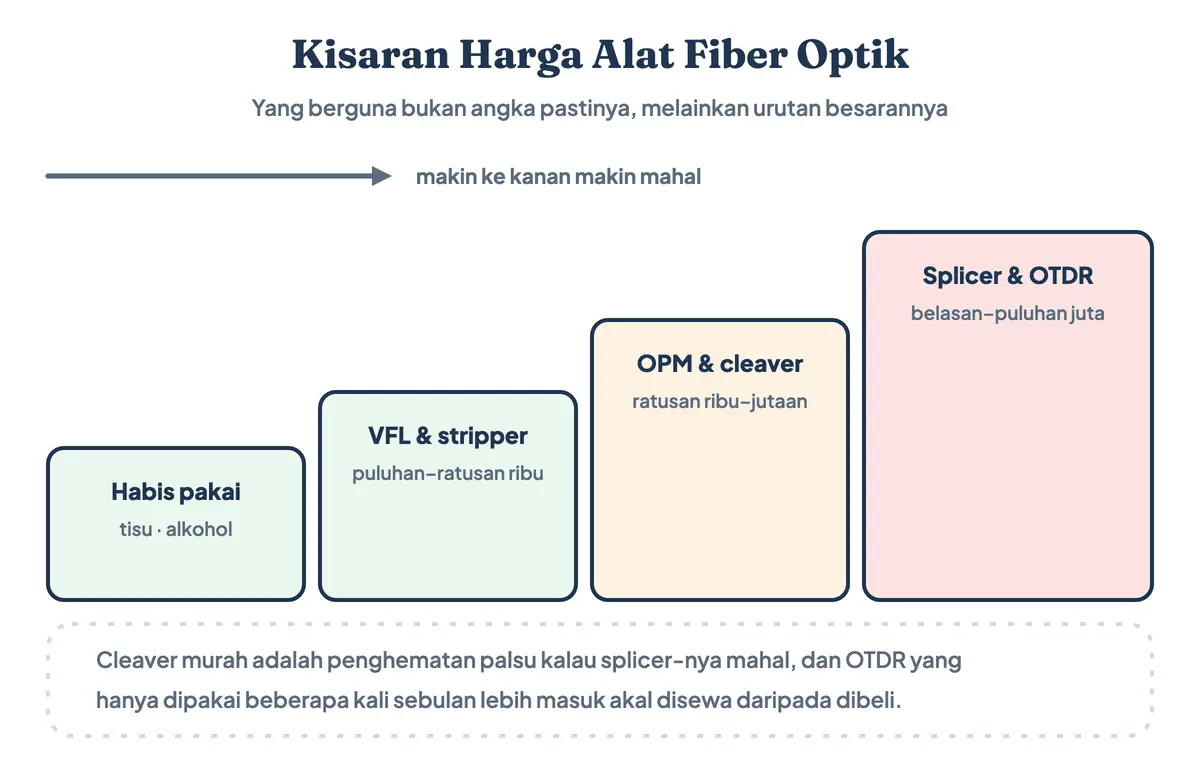

Kisaran Harga Alat Fiber Optik

Angka pastinya berubah mengikuti merek dan kurs, jadi yang berguna adalah urutan besarannya — itu yang menentukan alat mana dibeli dan mana disewa.

Yang membuat selisih harga melebar di kelas atas hanya beberapa hal: cara mesin mensejajarkan serat (core alignment jauh di atas cladding alignment), kecepatan lebur dan pemanasan sleeve, ketahanan bodi terhadap debu dan hujan, serta ketersediaan servis dan elektroda pengganti di Indonesia. Merek yang barang servisnya susah dicari akan terasa mahal belakangan, bukan saat membeli.

Dua catatan yang menghemat uang. Pertama, cleaver murah adalah penghematan palsu kalau Anda memakai splicer mahal — potongan yang tidak rata membuang keunggulan mesinnya. Kedua, hitung OTDR sebagai biaya per pemakaian, bukan harga beli: alat yang dipakai dua kali sebulan hampir selalu lebih murah disewa, dan uangnya lebih baik dialihkan ke cleaver presisi yang justru dipegang setiap hari.

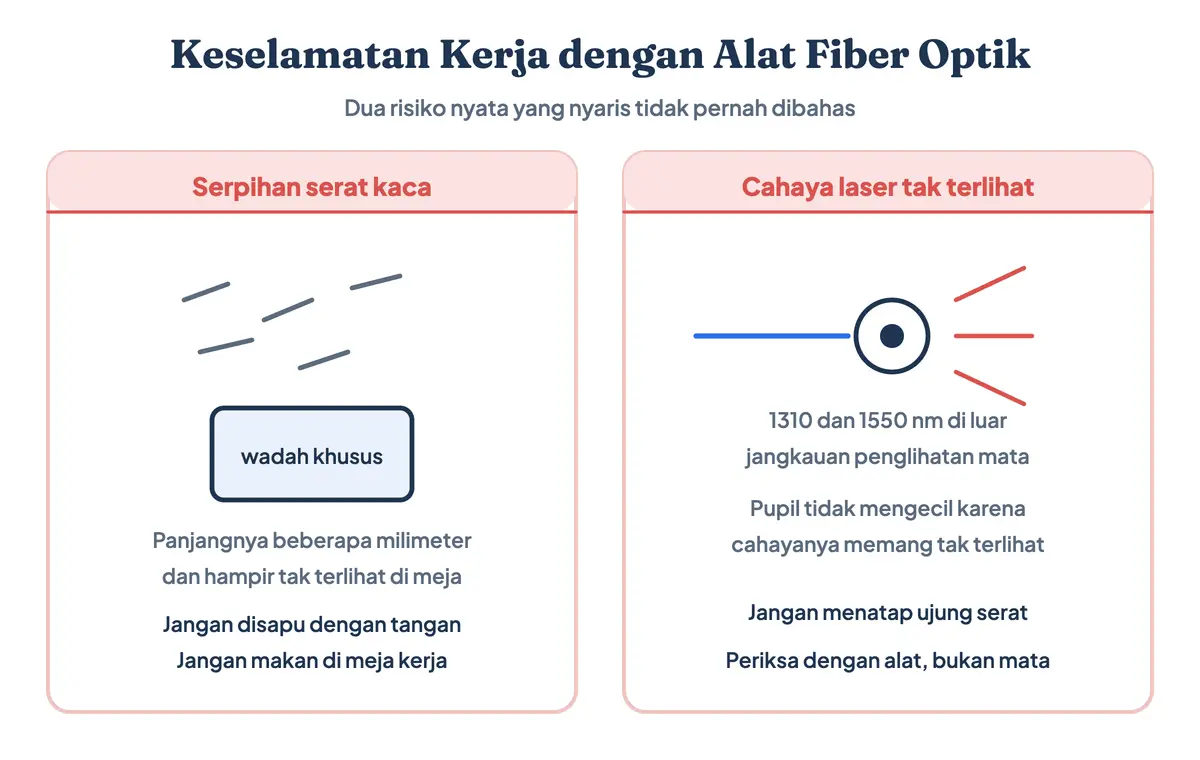

Keselamatan Kerja: Serpihan Serat dan Laser

Bagian ini nyaris tidak pernah dibahas, padahal risikonya nyata.

Potongan serat sisa cleaving panjangnya beberapa milimeter, bening, dan hampir tak terlihat di atas meja. Kalau tertusuk ke kulit ia sulit dicabut dan tidak muncul di foto rontgen. Sediakan wadah khusus untuk membuangnya, jangan pernah menyapunya dengan tangan, dan jangan bekerja sambil makan atau minum di meja yang sama.

Cahaya laser dari OLS, VFL, dan terutama dari serat yang masih terhubung ke OLT tidak terlihat mata pada panjang gelombang 1310 dan 1550 nm — dan justru karena tak terlihat, pupil tidak mengecil untuk melindungi diri. Jangan pernah menatap ujung serat atau port perangkat secara langsung. Periksa dengan alat, bukan dengan mata. Prosedur keselamatan optik ini dibakukan dalam rekomendasi ITU-T G.664.

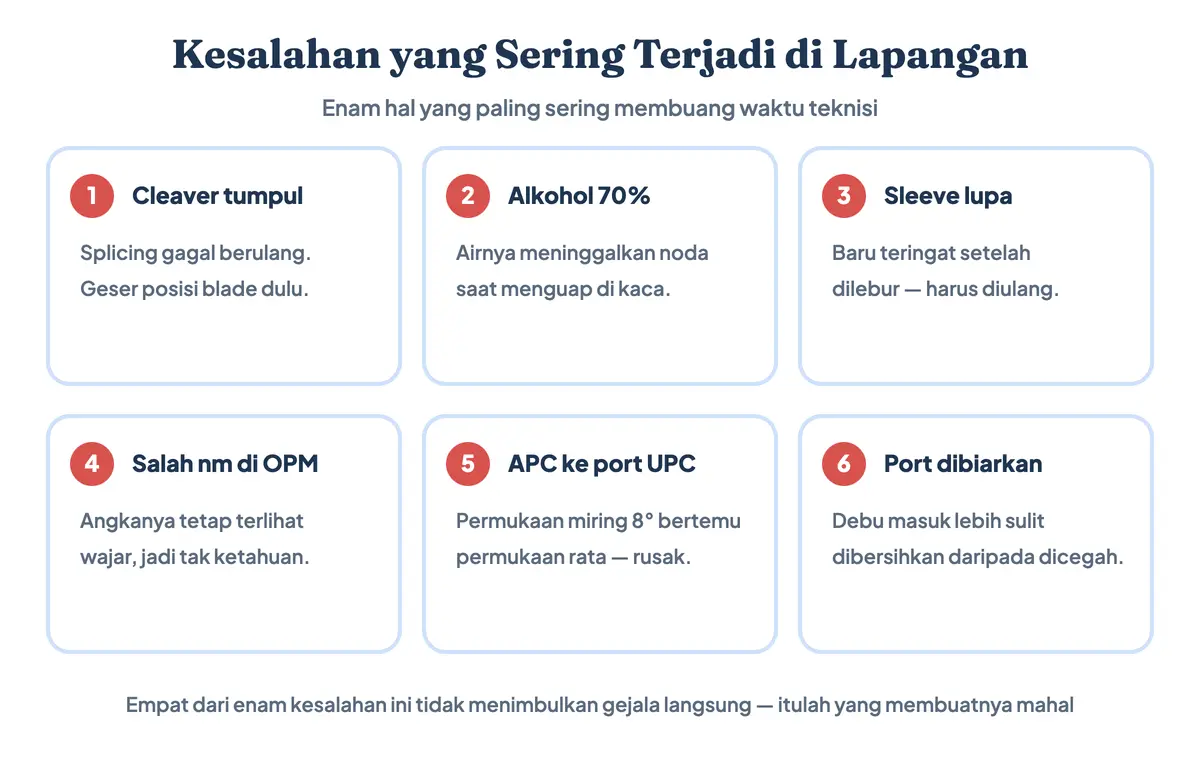

Kesalahan yang Sering Terjadi Saat Memakai Alat Fiber Optik

• Menyalahkan splicer padahal cleaver-nya yang tumpul. Ini penyebab nomor satu splicing gagal berulang. Geser posisi blade dulu sebelum membongkar apa pun.
• Memakai alkohol 70%. Airnya meninggalkan noda saat menguap dan justru menaikkan rugi konektor.
• Lupa memasukkan sleeve sebelum menyambung. Tidak ada perbaikan selain memotong dan mengulang.
• Salah setel panjang gelombang OPM. Angka yang keluar tetap terlihat wajar, sehingga kesalahan ini bisa berjalan berhari-hari tanpa ketahuan.
• Mencolokkan konektor APC hijau ke port UPC biru. Permukaan miring 8 derajat bertemu permukaan rata; keduanya rusak permanen.
• Membiarkan port terbuka tanpa penutup debu. Debu yang masuk lebih sulit dibersihkan daripada dicegah.

Daftar Singkatan Alat Fiber Optik dan Kepanjangannya

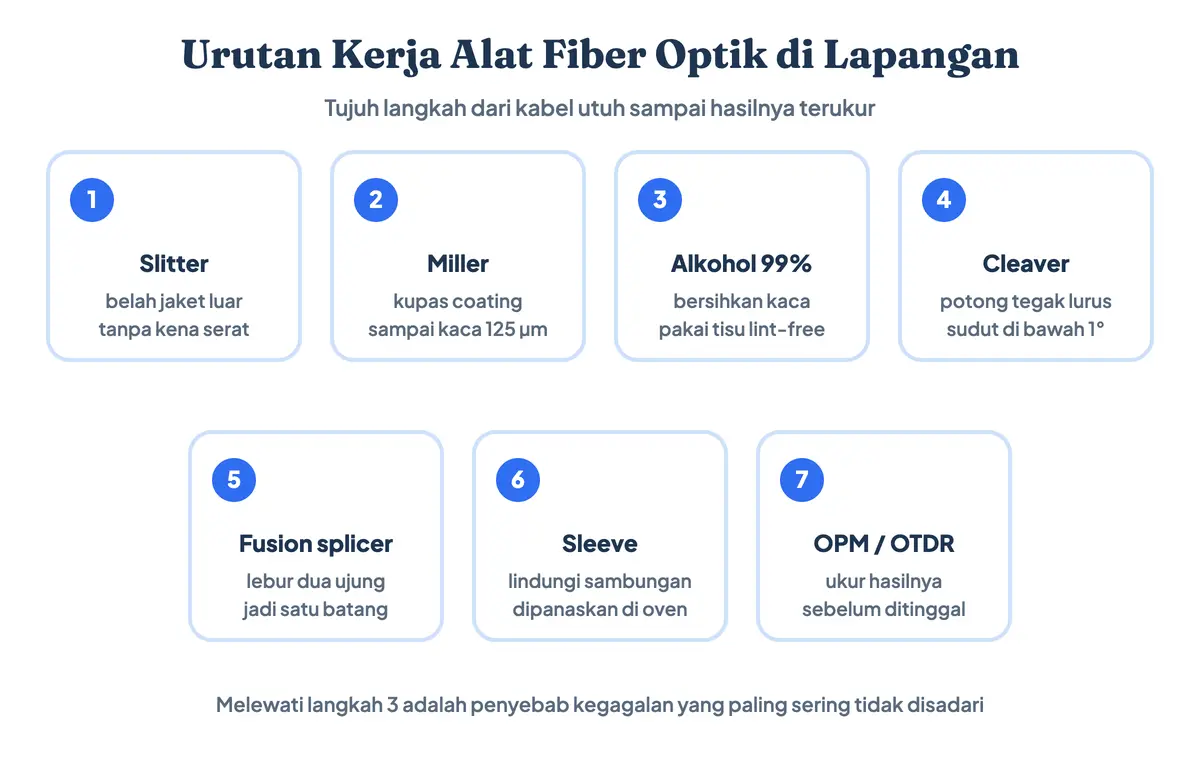

Ketujuh langkah di atas adalah urutan baku yang dipakai di lapangan. Melewati langkah pembersihan adalah penyebab kegagalan yang paling sering tidak disadari — mesinnya menolak, tetapi yang salah justru debu di kaca.

Pertanyaan yang Sering Diajukan

Alat yang digunakan untuk menyambung fiber optik adalah apa?

Fusion splicer. Alat ini melebur dua ujung serat kaca dengan busur listrik sampai menyatu menjadi satu batang utuh, dengan rugi sinyal di bawah 0,1 dB. Kalau tidak ada splicer, penyambungan bisa dilakukan dengan fast connector yang menjepit serat secara mekanis, dengan konsekuensi rugi sinyal 0,3–0,5 dB.

OTDR itu alat apa?

OTDR adalah alat ukur yang memetakan seluruh jalur serat optik dengan menembakkan pulsa cahaya dan membaca pantulannya. Hasilnya berupa grafik yang menunjukkan letak setiap sambungan, konektor, tekukan, dan titik putus beserta jaraknya dalam meter. Kepanjangannya Optical Time Domain Reflectometer.

Apa fungsi HTB A dan HTB B?

HTB adalah media converter yang mengubah sinyal fiber optik menjadi LAN dan sebaliknya. Keduanya harus dipasang berpasangan karena panjang gelombangnya berlawanan: HTB A memancar di 1310 nm dan menerima di 1550 nm, HTB B sebaliknya. Susunan ini membuat keduanya berbagi satu serat untuk komunikasi dua arah sejauh sekitar 25 kilometer.

Apa bedanya OPM dan OTDR?

OPM mengukur kekuatan sinyal yang sampai di satu titik dan hasilnya satu angka dalam dBm. OTDR memetakan seluruh panjang jalur dan menunjukkan di meter ke berapa letak gangguannya. Untuk memastikan layanan pelanggan sehat, OPM sudah memadai; OTDR baru diperlukan saat harus mencari titik putus di bentangan panjang.

Berapa dBm sinyal fiber optik yang normal?

Modem GPON rumahan umumnya sehat pada rentang −8 dBm sampai −27 dBm. Di bawah −27 dBm perangkat akan menyalakan indikator LOS karena cahaya yang sampai terlalu lemah. Di atas −8 dBm sinyalnya justru terlalu kuat dan perlu diredam dengan attenuator.

Apa saja 3 jenis fiber optik?

Berdasarkan rambatan cahayanya ada single-mode, multimode step-index, dan multimode graded-index. Single-mode berinti 9 µm untuk jarak jauh, sedangkan dua jenis multimode berinti 50–62,5 µm untuk jarak pendek di dalam gedung. Pembahasan lengkapnya ada di panduan kabel fiber optik.

Apa saja komponen kabel fiber optik?

Dari dalam ke luar: core sebagai jalur cahaya, cladding yang memantulkan cahaya kembali ke core, coating pelindung serat, kekuatan tarik berupa serat aramid atau kawat baja, dan jaket luar. Ini komponen kabelnya, berbeda dari alat kerja yang dibahas di halaman ini.

Apa itu OPM fiber optik?

OPM adalah kependekan dari optical power meter, alat ukur yang membaca kekuatan cahaya yang sampai di satu titik dalam satuan dBm. Ia dipakai memastikan daya yang diterima modem masih di rentang wajar, dan menjadi alat pertama yang dibeli teknisi karena paling murah sekaligus paling sering dipakai.

Apa itu splicer fiber optik?

Splicer, lengkapnya fusion splicer, adalah mesin yang menyambung dua serat kaca dengan cara meleburkan ujungnya memakai busur listrik. Hasilnya satu batang kaca utuh dengan rugi sinyal di bawah 0,1 dB — jauh lebih baik daripada sambungan mekanis yang hanya menjepit serat.

Apa nama alat pemotong kabel fiber optik?

Namanya cleaver atau fiber cleaver. Ia tidak memotong seperti gunting, melainkan menggores kaca dengan mata pisau intan lalu mematahkannya sehingga permukaannya rata dengan sudut di bawah 1 derajat. Untuk membelah jaket luar kabel dipakai alat berbeda bernama kabel slitter.

Apa nama alat pengupas kabel fiber optik?

Miller atau fiber stripper. Bentuknya seperti tang kecil dengan tiga takik berbeda ukuran: 1,6 mm untuk jaket, 900 µm untuk tight buffer, dan 250 µm untuk coating akrilat sampai tersisa kaca telanjang 125 µm.

Berapa harga alat fiber optik?

Rentangnya sangat lebar. VFL dan bahan habis pakai berada di kelas paling murah, OPM di kisaran ratusan ribu sampai jutaan, fusion splicer belasan sampai puluhan juta, dan OTDR puluhan juta. Karena itu OTDR lebih sering disewa harian daripada dibeli, terutama oleh teknisi yang memakainya beberapa kali sebulan.

Apakah bisa menyambung fiber optik tanpa alat?

Tidak sepenuhnya. Splicer memang bisa dilewati dengan fast connector atau kabel precon, tetapi mengupas coating dan memotong serat tegak lurus tetap menuntut stripper dan cleaver. Serat kaca tidak bisa dipuntir atau dijepit seperti kabel tembaga.

Apa fungsi optical splitter?

Membagi satu serat menjadi beberapa keluaran secara pasif tanpa listrik, umumnya dengan rasio 1:8, 1:16, atau 1:32. Konsekuensinya daya ikut terbagi: 1:8 memangkas sekitar 10,5 dB dan 1:32 sekitar 17 dB, sehingga jumlah tingkat splitter membatasi panjang jalur yang masih layak.

Kesimpulan

Dua puluh alat di atas terlihat banyak, tetapi pekerjaan sehari-hari berputar di sekitar lima saja: stripper, cleaver, splicer, OPM, dan VFL. Sisanya melengkapi ketika pekerjaannya naik kelas dari instalasi rumah ke jalur distribusi.

Kalau harus memilih satu alat pertama, ambil OPM. Ia paling murah, paling sering dipakai, dan langsung menjawab pertanyaan yang paling sering muncul: apakah masalahnya ada di jaringan atau di perangkat. Alat berikutnya baru menyusul setelah Anda tahu persis pekerjaan seperti apa yang berulang di tangan Anda.

Standar teknis serat yang menjadi acuan seluruh alat ukur di atas dibakukan lewat rekomendasi ITU-T G.652 untuk serat single-mode, sementara panduan praktik pengukuran OTDR yang independen tersedia di situs The Fiber Optic Association.
