Kabel Fiber Optik: Fungsi, Jenis, Struktur & Warna Core

Setiap kali Anda membuka video tanpa jeda memuat, data itu baru saja menempuh ratusan kilometer sebagai kedipan cahaya di dalam serat kaca setipis rambut. Kabel fiber optik adalah tulang punggung yang membawanya — dari kabel bawah laut antarbenua sampai kabel hitam tipis yang menempel di dinding rumah Anda menuju modem.

Panduan ini membedah kabel tersebut lapis demi lapis: dari apa ia terbuat, bagaimana cahaya bisa berbelok mengikuti kabel, kenapa intinya berwarna-warni, sampai perangkat apa saja yang ia lewati sebelum sampai ke router WiFi.

Kabel fiber optik adalah kabel jaringan yang mengirim data sebagai pulsa cahaya melalui inti serat kaca — atau plastik pada varian jarak pendek — yang jauh lebih tipis daripada sehelai rambut, bukan lewat arus listrik seperti kabel tembaga. Karena pembawanya cahaya, kabel ini sanggup menempuh puluhan kilometer dengan kapasitas besar dan kebal terhadap gangguan listrik di sekitarnya.

1. Kabel Fiber Optik Adalah Apa dan Terbuat dari Bahan Apa

Nama benda ini punya banyak sebutan yang mengacu pada hal sama: kabel fiber optik, kabel serat optik, kabel optik, atau di lapangan cukup disingkat kabel FO. Dalam bahasa Inggris Anda akan menemuinya sebagai fiber optic cable, optical fiber, atau optical cable — ditulis fibre optic kalau sumbernya memakai ejaan Britania. Semuanya menunjuk benda yang sama: kabel yang membawa informasi memakai cahaya.

Pengertian kabel fiber optik pun sederhana kalau diringkas jadi satu kalimat: media transmisi yang memandu cahaya, bukan menghantarkan listrik. Dari situ lahir empat karakteristik yang membedakannya dari tembaga — pembawa datanya foton, jangkauannya puluhan kilometer, kapasitasnya sampai terabit per detik, dan ia sama sekali tidak terpengaruh medan listrik di sekitarnya.

Bahan utamanya silika, yaitu kaca kuarsa berkemurnian sangat tinggi. Tingkat kemurniannya sulit dibayangkan: seandainya air laut sebening kaca serat optik, dasar laut sedalam beberapa kilometer masih akan terlihat dari permukaan. Ada juga varian berbahan plastik (POF, plastic optical fiber), tetapi pemakaiannya terbatas pada jarak sangat pendek seperti sistem audio dan sensor kendaraan.

Yang membawa data hanyalah bagian tengahnya. Serat kaca lengkap dengan pembungkus pelindungnya berdiameter 250 mikrometer — kira-kira setebal dua helai rambut manusia. Sisa lapisan di luarnya murni pelindung mekanis, karena kaca setipis itu akan patah hanya dengan diinjak.

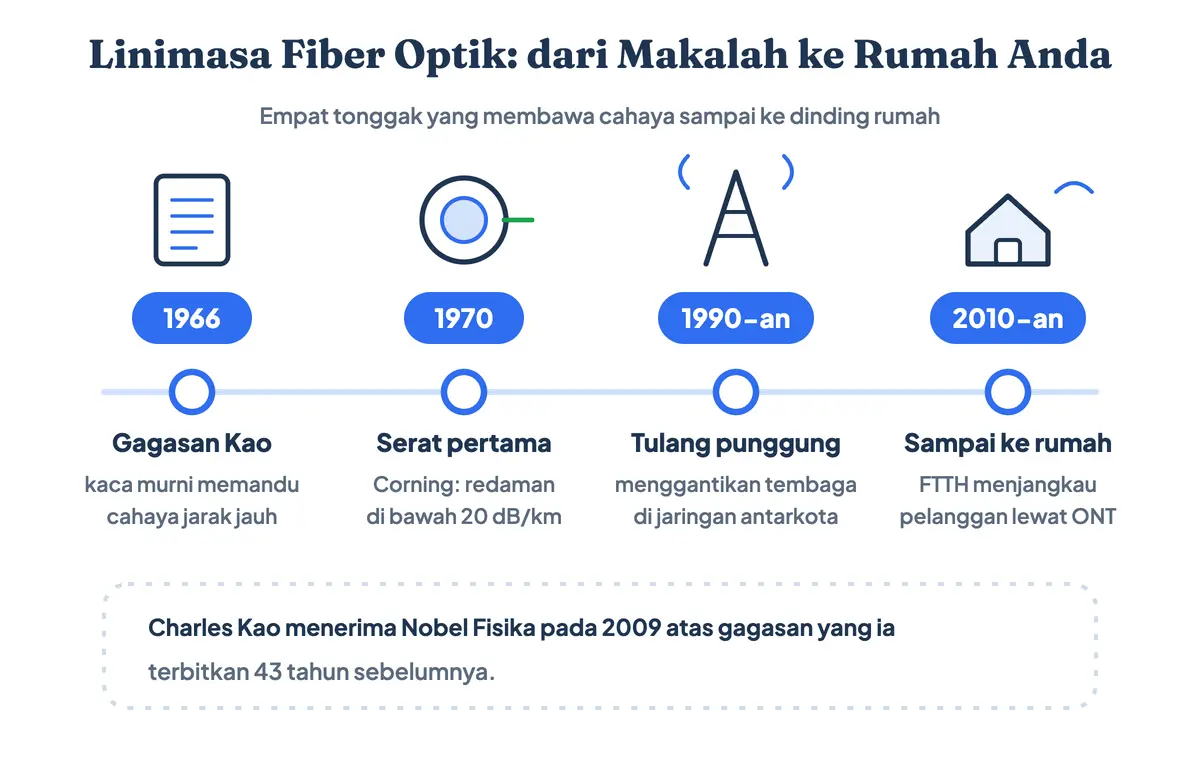

Sejarah Singkat dan Penemunya

Teknologi fiber optik bukan barang baru. Pada 1966, dua peneliti di Inggris — Charles Kao bersama George Hockham — menerbitkan makalah yang menunjukkan bahwa kaca berkemurnian cukup tinggi sanggup memandu cahaya sampai jarak jauh — gagasan yang saat itu dianggap terlalu optimistis, dan yang membuat Kao menerima Nobel Fisika pada 2009. Empat tahun berselang, tim di Corning berhasil membuat serat dengan redaman di bawah 20 dB per kilometer, ambang yang membuat teknologi ini masuk akal secara komersial.

Di Indonesia, serat optik mulai menggantikan tembaga pada jaringan tulang punggung sejak dekade 1990-an. Tetapi ia baru benar-benar sampai ke rumah pelanggan lewat FTTH pada dekade 2010-an — itulah kenapa banyak orang baru mengenal kabel ini ketika layanan internet rumahnya berganti.

Perbedaannya dengan kabel tembaga bersifat mendasar, bukan sekadar soal kecepatan. Tembaga menghantarkan elektron; serat optik memandu foton. Konsekuensinya, kabel ini tidak memancarkan medan elektromagnetik, tidak bisa "disadap" dengan induksi, dan tidak terpengaruh petir maupun mesin las di dekatnya. Untuk gambaran menyeluruh tentang posisinya di antara jalur data lain, lihat pembahasan media transmisi.

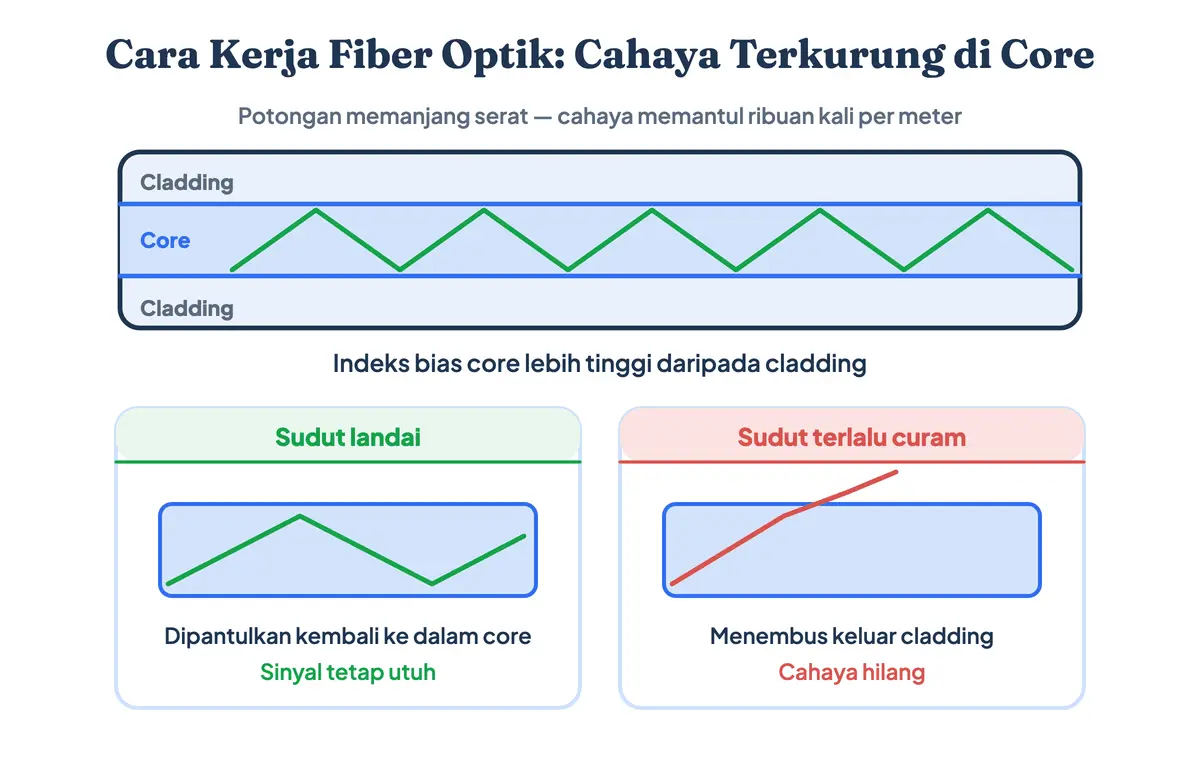

2. Cara Kerja Fiber Optik: Cahaya yang Terkurung di Dalam Kaca

Pertanyaan yang paling sering muncul: kalau kabelnya berkelok-kelok, kenapa cahayanya tidak menembus keluar di tikungan?

Jawabannya ada pada dua lapisan terdalam. Inti (core) dibuat dengan indeks bias sedikit lebih tinggi daripada selubung yang mengelilinginya (cladding). Ketika cahaya menumbuk batas antara keduanya pada sudut yang cukup landai, ia tidak diteruskan keluar melainkan dipantulkan sempurna kembali ke dalam core. Peristiwa ini disebut pemantulan internal total, dan berulang ribuan kali per meter sepanjang kabel.

Sumber cahayanya bukan lampu biasa. Perangkat pengirim memakai LED untuk jarak pendek atau dioda laser untuk jarak jauh, memancar pada panjang gelombang inframerah yang tak terlihat mata: 850 nm dan 1300 nm untuk multimode, 1310 nm dan 1550 nm untuk single-mode. Panjang gelombang itu dipilih justru karena di situlah kaca silika paling sedikit menyerap cahaya.

Datanya sendiri dikodekan dengan cara paling sederhana: cahaya menyala berarti bit 1, padam berarti bit 0, berganti miliaran kali per detik. Di ujung seberang, fotodioda mengubah kedipan itu kembali menjadi sinyal listrik. Prinsip pengubahan bentuk sinyal ini dibahas lebih luas di panduan komunikasi data.

Redaman inilah alasan fiber unggul jauh. Serat single-mode kehilangan sekitar 0,35 dB per kilometer pada 1310 nm dan hanya 0,20 dB per kilometer pada 1550 nm. Bandingkan dengan kabel tembaga yang sinyalnya sudah tidak layak setelah 100 meter.

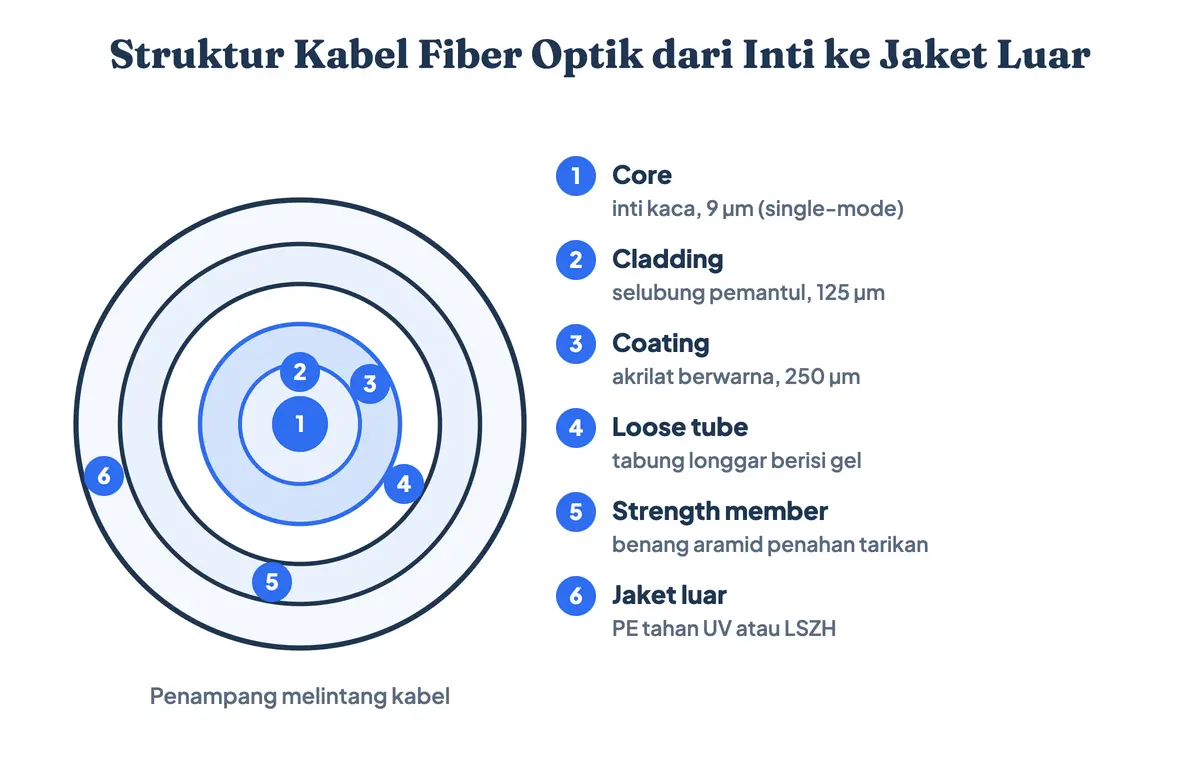

3. Struktur Kabel Fiber Optik dari Inti sampai Jaket Luar

Satu kabel fiber optik utuh adalah susunan berlapis, dan tiap lapis punya tugas berbeda.

Core — inti kaca tempat cahaya benar-benar berjalan. Diameternya 9 µm (single-mode) atau 50–62,5 µm (multimode).

Cladding — selubung kaca dengan indeks bias lebih rendah yang memantulkan cahaya kembali ke core. Diameternya selalu 125 µm untuk hampir semua serat telekomunikasi, apa pun jenisnya. Angka ini yang membuat konektor dan alat sambung bisa saling cocok lintas merek.

Coating — lapisan akrilat berwarna setebal total 250 µm. Fungsinya melindungi kaca dari lembap dan goresan mikro, dan di lapisan inilah kode warna core dicetak.

Loose tube atau tight buffer — tabung plastik longgar berisi gel yang menampung beberapa serat sekaligus (dipakai kabel luar ruang), atau pembungkus ketat 900 µm yang memeluk tiap serat (dipakai kabel dalam ruang dan patch cord).

Strength member — benang aramid (Kevlar), batang FRP, atau kawat baja. Bagian inilah yang menahan tarikan saat kabel ditarik melewati duct atau digantung antartiang, supaya seratnya sendiri tidak pernah menerima beban.

Jaket luar — pelindung terakhir. PE hitam tahan ultraviolet untuk kabel luar ruang, LSZH untuk dalam gedung karena tidak mengeluarkan asap beracun saat terbakar.

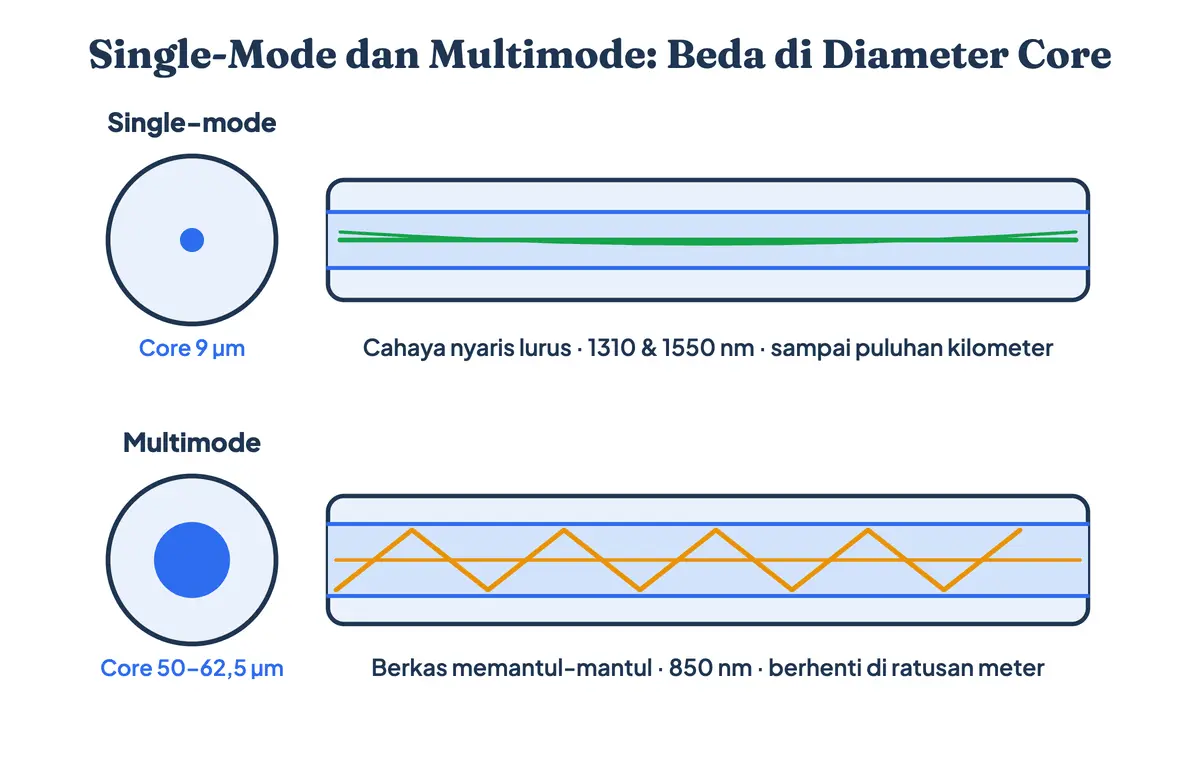

4. Jenis Fiber Optik Menurut Rambatan Cahaya: Single-Mode dan Multimode

Pembagian paling pokok ditentukan oleh satu hal saja: seberapa besar diameter core-nya.

Single-mode memakai core 9 µm. Karena lubangnya sangat sempit, cahaya hanya bisa merambat dalam satu jalur yang nyaris lurus. Tidak ada berkas yang tertinggal, sehingga bentuk pulsanya tetap utuh setelah puluhan kilometer. Inilah yang dipakai operator, jaringan antarkota, dan kabel yang masuk ke rumah pelanggan.

Multimode memakai core 50 atau 62,5 µm. Cahaya masuk dari banyak sudut sekaligus, sehingga sebagian berkas menempuh lintasan lebih panjang daripada yang lain. Pulsa yang tadinya tajam melebar setelah beberapa ratus meter — gejala yang disebut dispersi modal. Jangkauannya berhenti di kisaran ratusan meter, tetapi perangkatnya lebih murah karena bisa memakai sumber cahaya sederhana.

Ada satu varian single-mode yang layak dikenal: G.657, serat tahan tekukan. Serat standar G.652 mulai bocor pada tekukan tajam, sedangkan G.657 masih aman pada radius 7,5–15 mm. Itulah sebabnya kabel yang dipasang di dalam rumah — yang pasti akan ditekuk di sudut tembok — memakai jenis ini.

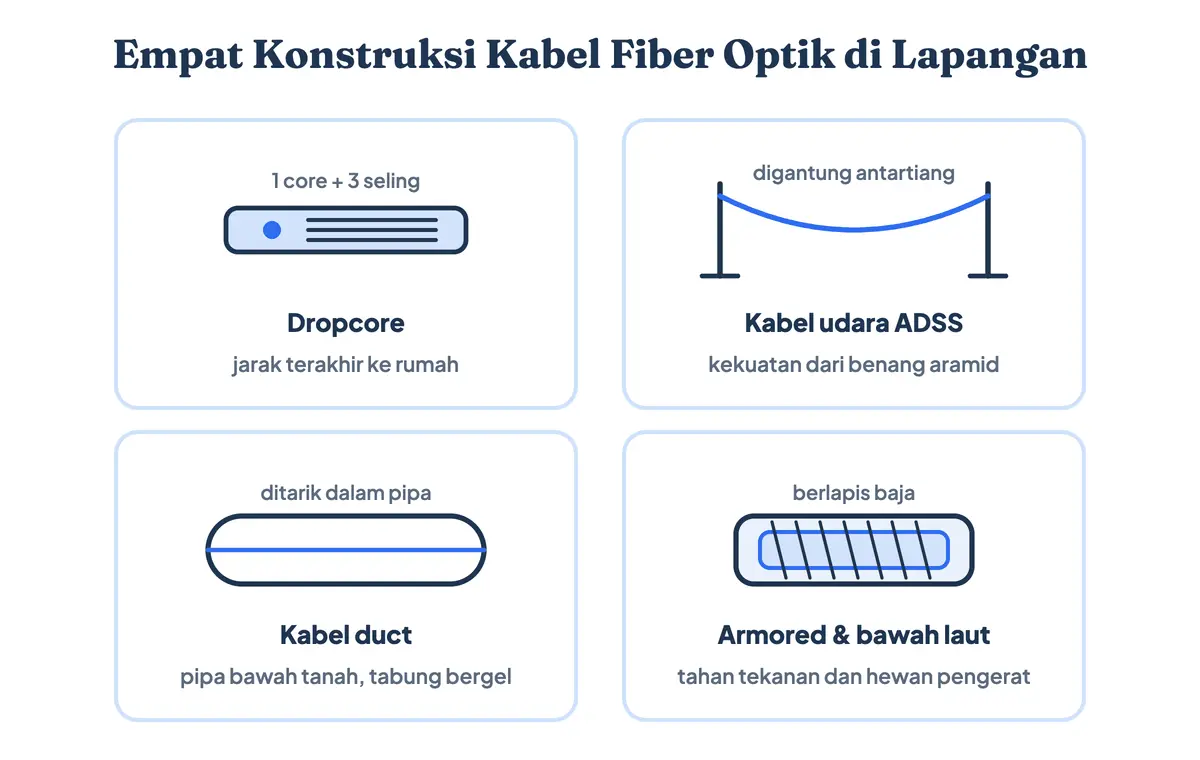

5. Jenis Kabel Fiber Optik Menurut Konstruksi dan Tempat Pemasangan

Pembagian kedua menyangkut bagaimana kabel itu dibungkus untuk bertahan di lingkungannya. Macam-macam kabel fiber optik beserta gambarnya paling mudah dikenali dari bentuk penampang dan dari cara ia dipasang di lapangan.

Kabel dropcore — kabel pipih hitam yang menempel di dinding rumah Anda. Isinya hanya 1 atau 2 core, ditemani dua sampai tiga kawat seling baja sebagai penguat. Sebutan lapangannya "1 core 3 seling". Kawat itulah yang menahan bobot bentangan dari tiang ke rumah.

Kabel udara ADSS — dipasang menggantung antartiang tanpa kawat penggantung terpisah. Seluruh kekuatannya berasal dari benang aramid di dalam kabel, dan jaketnya dirancang tahan sinar matahari bertahun-tahun.

Kabel duct — ditarik melalui pipa bawah tanah. Jaketnya licin agar mudah ditarik puluhan meter, dan tabungnya diisi gel penahan air.

Kabel tanam langsung dan armored — dilapisi pita atau kawat baja bergelombang untuk menahan tekanan tanah dan gigitan hewan pengerat.

Kabel bawah laut — lapisan paling ekstrem: serat di tengah, tabung baja, konduktor tembaga untuk memberi daya ke penguat sinyal setiap 50–100 km, lalu lapisan kawat baja dan aspal. Kabel jenis inilah yang menghubungkan Indonesia ke jaringan internet dunia, dan putusnya satu ruas bisa memperlambat koneksi satu kawasan sekaligus.

Patch cord dan pigtail — kabel pendek dalam ruang. Patch cord berkonektor di kedua ujung, pigtail hanya di satu ujung karena ujung lainnya memang disiapkan untuk disambung ke kabel utama.

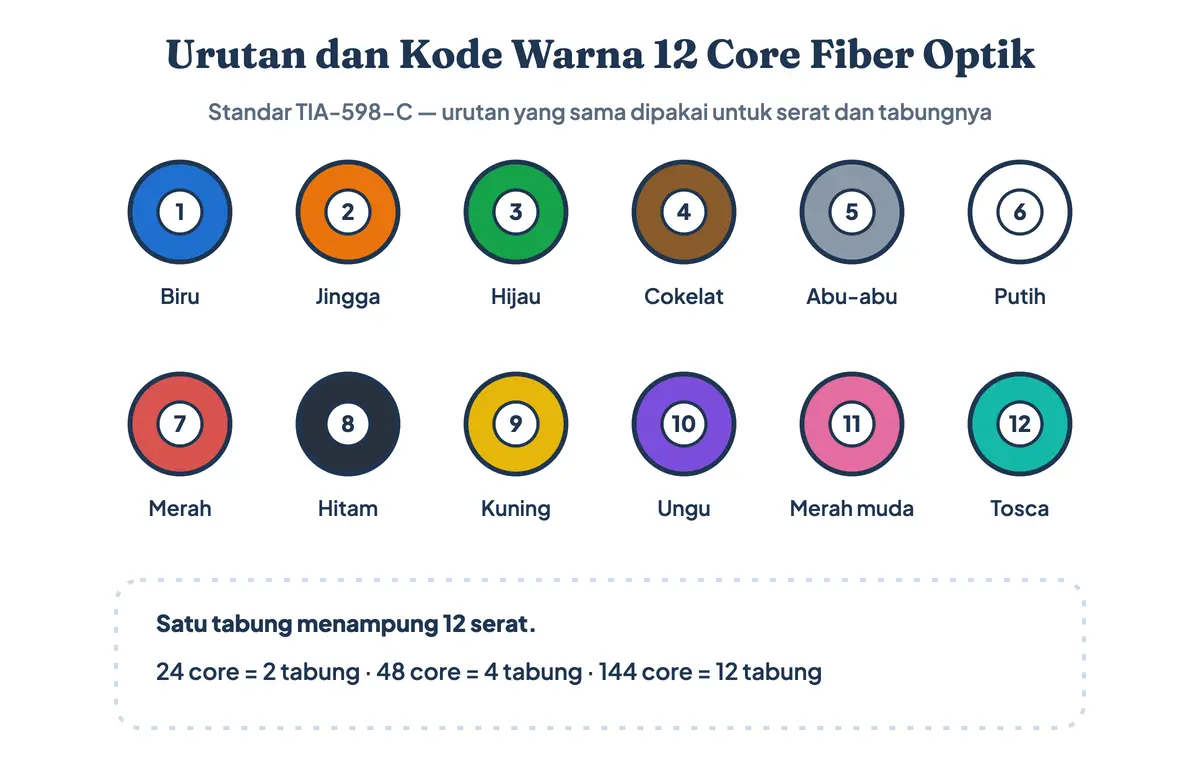

6. Kode Warna Core Fiber Optik dan Cara Membacanya

Bagian ini yang paling jarang dijelaskan, padahal paling sering dicari orang yang benar-benar memegang kabelnya. Standar acuannya TIA-598-C, dan urutan 12 warnanya berlaku sama di seluruh dunia.

Urutan yang sama dipakai dua kali dalam satu kabel: untuk warna serat di dalam tabung, dan untuk warna tabungnya sendiri. Dari situlah cara membaca kabel berkapasitas besar menjadi sederhana.

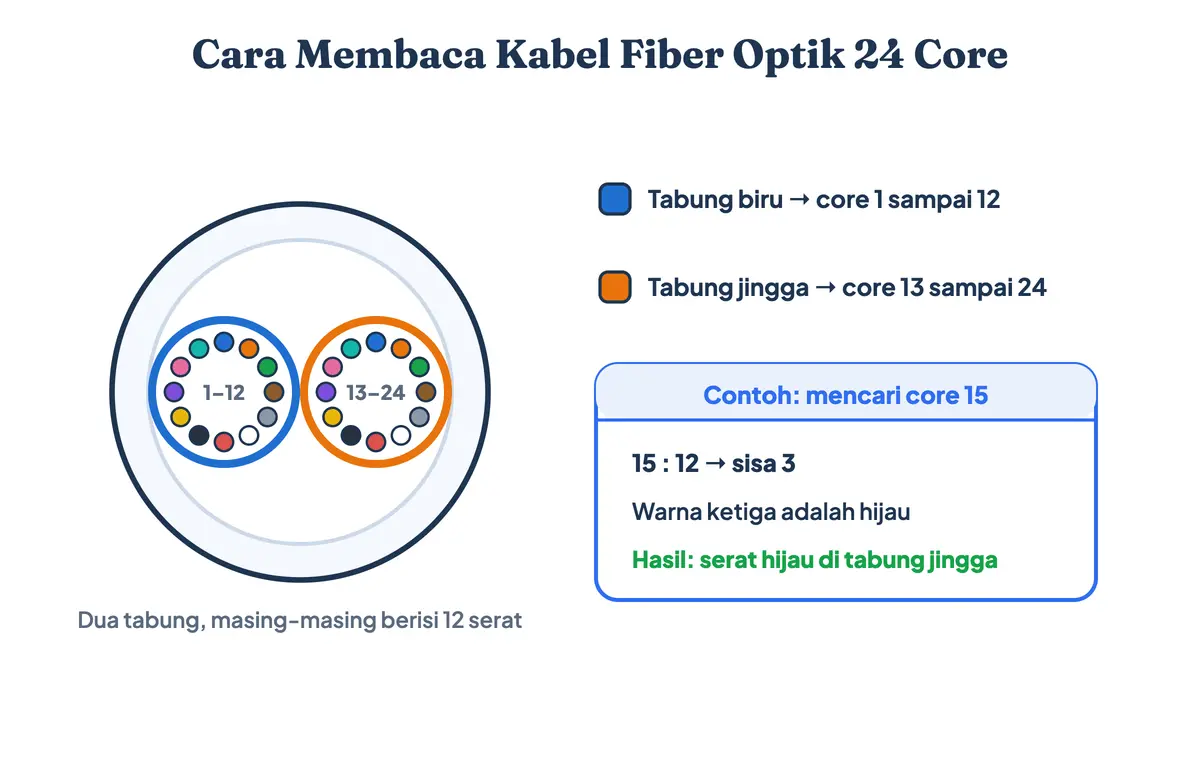

Satu tabung menampung 12 serat. Kabel 24 core berarti dua tabung: tabung biru memuat core 1–12, tabung jingga memuat core 13–24. Kabel 48 core memakai empat tabung, 96 core memakai delapan tabung, dan 144 core memakai dua belas tabung — jumlah maksimum sebelum warna tabung harus diulang.

Jadi ketika seorang teknisi menyebut "core 15", yang ia maksud adalah serat berwarna hijau di dalam tabung jingga. Menghitungnya cukup dengan membagi: 15 dibagi 12 sisa 3, dan warna ketiga adalah hijau.

Prinsip warna sebagai penanda urutan ini sama semangatnya dengan urutan kabel LAN pada jaringan tembaga, hanya saja skalanya jauh lebih besar.

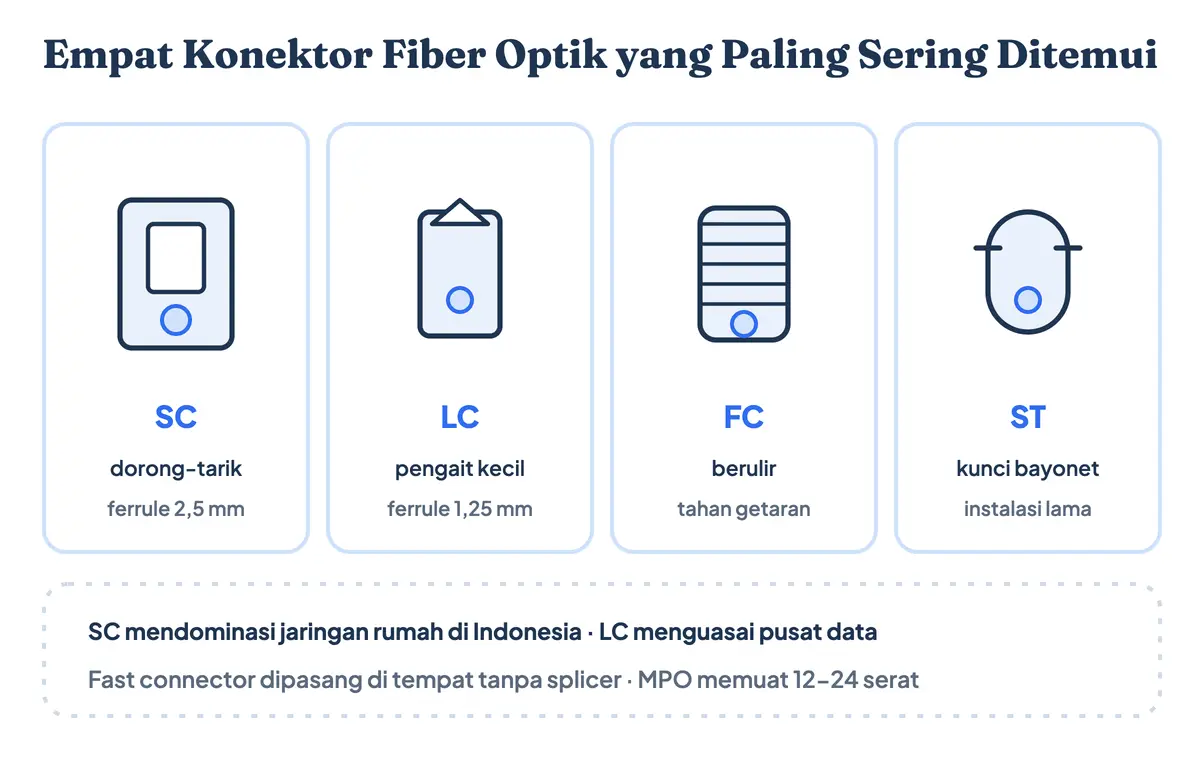

7. Jenis Konektor Fiber Optik: SC, LC, FC, ST, dan Beda UPC dengan APC

Serat tidak dicolokkan langsung ke perangkat. Ujungnya dipasangi konektor berisi selongsong presisi (ferrule) keramik yang menjaga dua inti kaca bertemu tepat di tengah.

SC — bentuk persegi, dipasang dengan didorong dan dilepas dengan ditarik. Ferrule 2,5 mm. Konektor paling umum di jaringan FTTH Indonesia; inilah yang menancap di modem rumah Anda.

LC — versi kecil dengan ferrule 1,25 mm dan pengait mirip konektor RJ45. Ukurannya yang ringkas membuat satu perangkat bisa memuat dua kali lebih banyak port, sehingga mendominasi pusat data dan perangkat jaringan modern.

FC — berulir, dikencangkan dengan diputar. Tahan getaran, karena itu bertahan di perangkat ukur dan instalasi industri.

ST — kuncian bayonet seperti konektor BNC. Banyak ditemui di instalasi lama.

MPO/MTP — satu konektor memuat 12 atau 24 serat sekaligus, dipakai untuk jalur 40 dan 100 Gbps di pusat data.

Dua konektor tidak pernah bertemu langsung. Yang mempertemukannya adalah adaptor (sering ditulis adapter), selongsong berisi pemandu presisi yang menahan kedua ferrule tepat segaris. Adaptor inilah yang berjajar di panel ODP dan OTB.

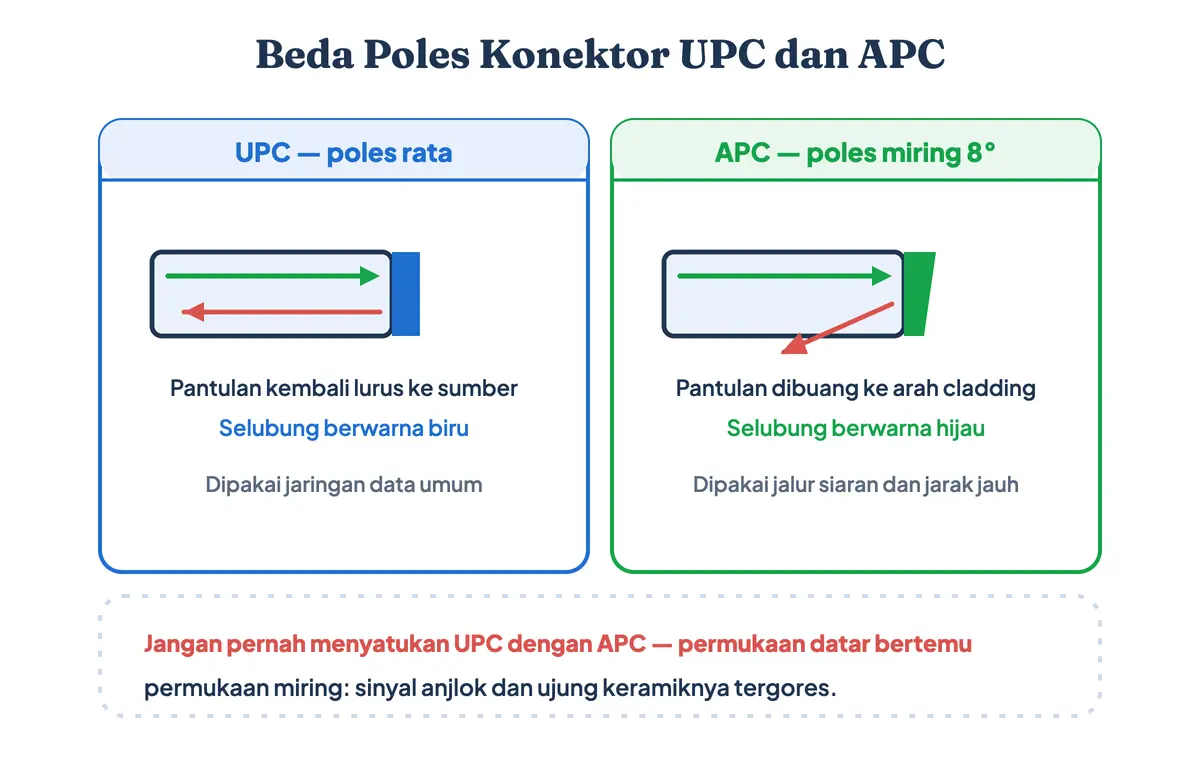

Selain bentuk, ada perbedaan yang tak kalah penting dan sering terlewat: cara ujung ferrule dipoles.

UPC (Ultra Physical Contact) dipoles rata dan berwarna biru. Sebagian kecil cahaya yang terpantul kembali berjalan lurus ke arah pengirim.

APC (Angled Physical Contact) dipoles miring 8 derajat dan berwarna hijau. Sudut itu membuang pantulan ke arah cladding sehingga tidak kembali ke sumber, dan itulah kenapa APC dipakai pada jaringan yang membawa siaran televisi maupun jalur berjarak jauh.

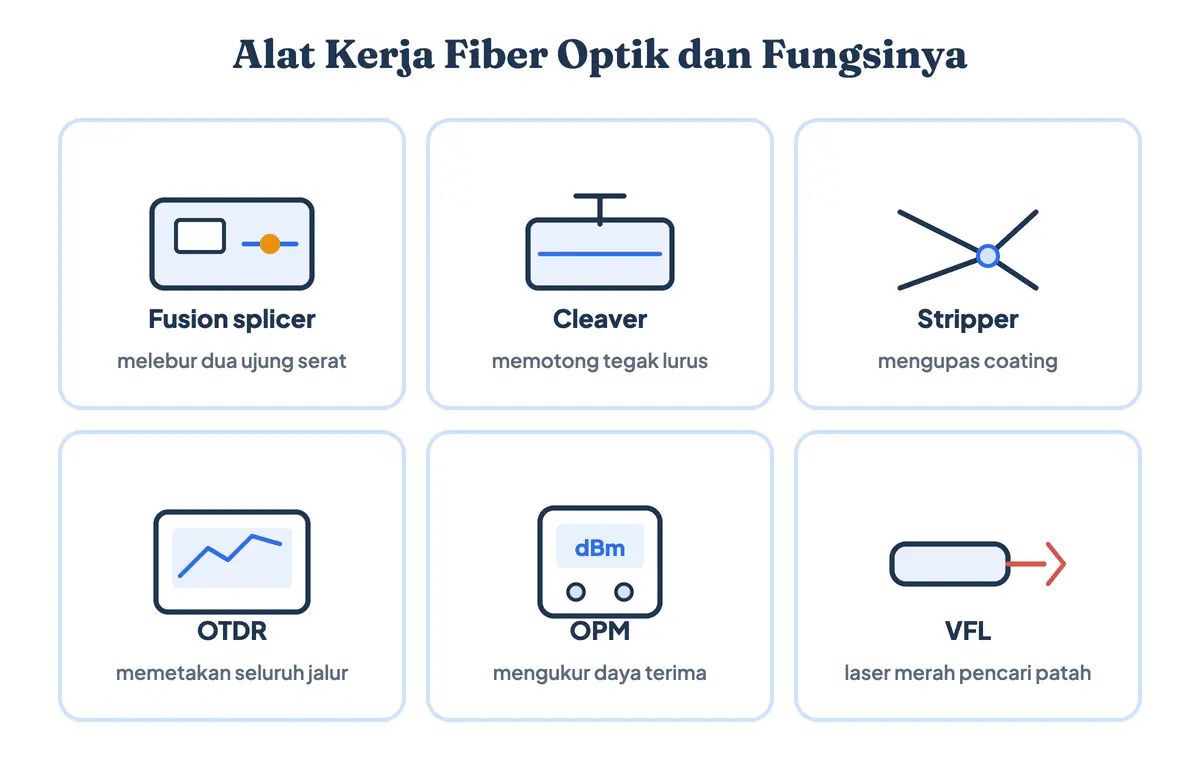

8. Alat yang Dipakai Teknisi Fiber Optik

Bekerja dengan serat kaca menuntut peralatan yang tidak ada padanannya di dunia kabel tembaga.

Di lapangan Indonesia, fusion splicer yang paling sering dijumpai keluaran Sumitomo dan Fujikura — harganya jauh berbeda antar-seri, tetapi prinsip kerjanya sama. Dua alat ukur paling sering tertukar. OPM hanya menjawab "berapa kuat sinyal yang sampai", sedangkan OTDR menjawab "di meter keberapa masalahnya". Untuk memastikan layanan pelanggan sehat, OPM sudah cukup; untuk memburu kabel putus di tengah bentangan, OTDR tidak tergantikan.

9. Cara Menyambung Fiber Optik dan Batas Redaman yang Wajar

Serat kaca tidak bisa disambung dengan cara dipuntir atau dijepit. Ada dua jalan yang dipakai di lapangan.

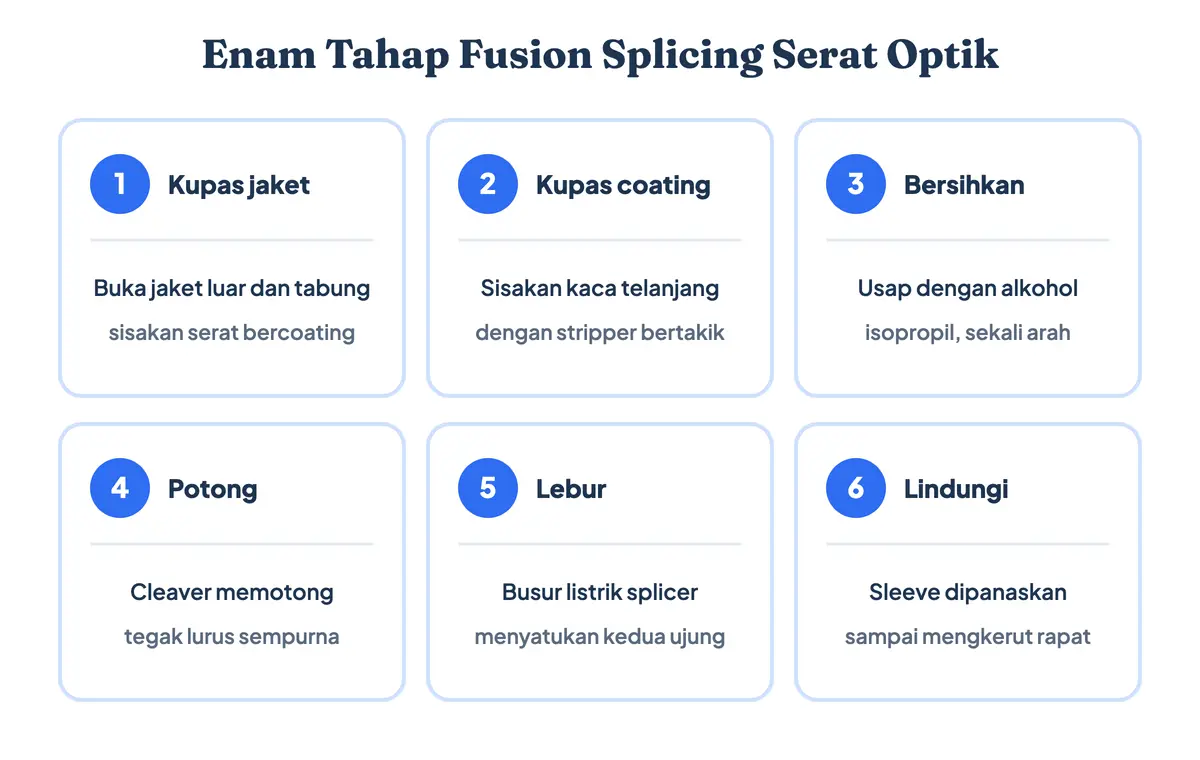

Fusion splicing melebur kedua ujung menjadi satu batang kaca utuh. Urutannya: kupas jaket dan tabung, kupas coating sampai kaca telanjang, bersihkan dengan alkohol isopropil, potong dengan cleaver, letakkan di splicer, lalu lindungi hasilnya dengan sleeve yang dipanaskan sampai mengkerut. Sambungan yang benar hampir tidak terdeteksi alat ukur.

Fast connector memasang konektor langsung di ujung kabel dengan penjepit mekanis dan gel penyesuai indeks bias. Inilah cara menyambung kabel fiber optik secara manual, tanpa mesin seharga puluhan juta — konsekuensinya kerugian sinyal beberapa kali lipat lebih besar daripada peleburan.

Selain fast connector, ada dua jalan tengah yang lebih rapi. SOC (splice-on connector) adalah konektor yang dipasang dengan cara dilebur ke serat memakai splicer, jadi rugi sinyalnya sekecil sambungan fusion tetapi ujungnya langsung siap dicolok. Precon adalah kabel drop yang sudah berkonektor dari pabrik — tidak perlu disambung sama sekali, tinggal ditarik dan dipasang.

Angka-angka itu bukan hiasan. Modem rumah biasanya menerima daya antara −8 dBm sampai −27 dBm; di bawah ambang itu perangkat menyatakan kehilangan sinyal. Jika satu jalur sudah menumpuk lima sambungan buruk masing-masing 0,5 dB, cadangan daya habis hanya oleh sambungannya — bukan oleh panjang kabelnya.

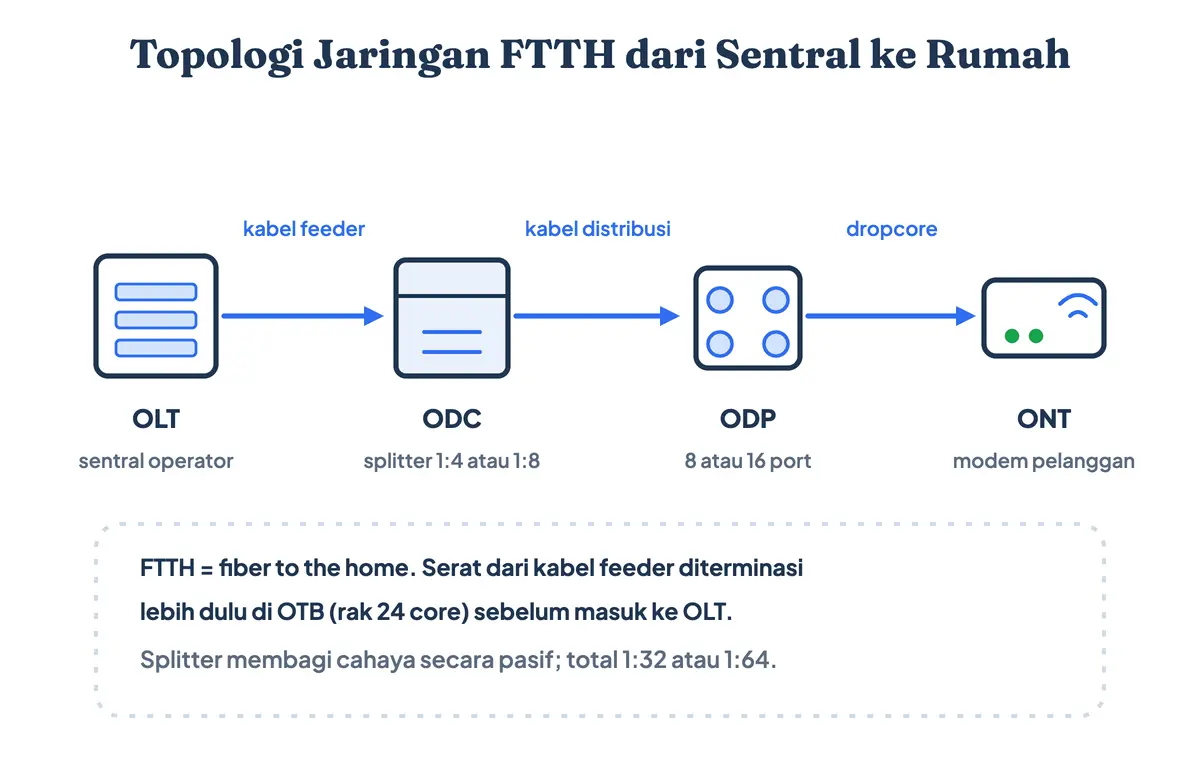

10. Jalur Fiber Optik dari Sentral sampai ke Rumah (FTTH)

Kabel yang sampai ke rumah pelanggan bukan satu kabel utuh dari kantor operator. Ia berpindah beberapa kali lewat perangkat yang punya nama sendiri-sendiri.

OLT (Optical Line Terminal) berada di sentral operator. Perangkat inilah sumber cahaya yang melayani ribuan pelanggan sekaligus.

OTB (Optical Termination Box) berada tepat di sisi OLT. Rak kecil ini tempat tiap serat dari kabel luar diterminasi dan diberi nomor; sebutan "OTB 24 core" berarti rak itu menampung 24 serat.

Kabel feeder membawa serat berkapasitas besar — 48 sampai 288 core — dari sentral menuju kawasan.

ODC (Optical Distribution Cabinet) adalah lemari besar di pinggir jalan. Di dalamnya ada splitter yang memecah satu serat menjadi banyak, biasanya 1:4 atau 1:8. Pemecahan ini bersifat pasif: tidak ada listrik, murni membagi cahaya.

Kabel distribusi menyalurkannya ke tiang-tiang di dalam perumahan.

ODP (Optical Distribution Point) adalah kotak kecil di tiang depan rumah, umumnya berkapasitas 8 atau 16 port, dan biasanya memuat splitter tahap kedua 1:8 atau 1:16. Kalau petugas menyebut "ODP penuh", artinya seluruh port di kotak itu sudah terpakai pelanggan lain.

Dropcore menempuh jarak terakhir dari ODP ke dinding rumah. Pada instalasi yang rapi ia tidak langsung masuk ke modem, melainkan diterminasi dulu di OTP (Optical Termination Premises), kotak kecil di dinding tempat dropcore berganti menjadi patch cord pendek.

Ujung rantai adalah ONT (Optical Network Terminal) — perangkat yang di rumah biasa disebut modem. Di sinilah cahaya kembali menjadi sinyal listrik dan disalurkan lewat kabel Ethernet atau WiFi. Itulah seluruh komponen jaringan FTTH, dari sentral sampai ruang tamu.

FTTH sendiri kependekan dari Fiber to the Home. Ia satu keluarga dengan FTTB (Fiber to the Building) untuk gedung bertingkat dan FTTC (Fiber to the Curb) yang berhenti di kotak pinggir jalan lalu dilanjutkan tembaga — payung untuk seluruh varian itu disebut FTTX. Layanan internet rumah di Indonesia — IndiHome dari Telkom, Biznet, maupun MyRepublic — memakai arsitektur yang sama; yang berbeda hanya perangkat dan rasio pembagiannya. Jadi kabel dari ISP mana pun yang masuk ke rumah Anda menempuh rantai yang identik.

Total pemecahan dari OLT sampai pelanggan lazimnya 1:32 atau 1:64. Semakin banyak percabangan, semakin kecil daya yang tersisa — dan itulah alasan panjang jalur FTTH dibatasi, meskipun seratnya sendiri sanggup jauh lebih panjang. Susunan bercabang seperti ini adalah bentuk nyata dari topologi jaringan pohon.

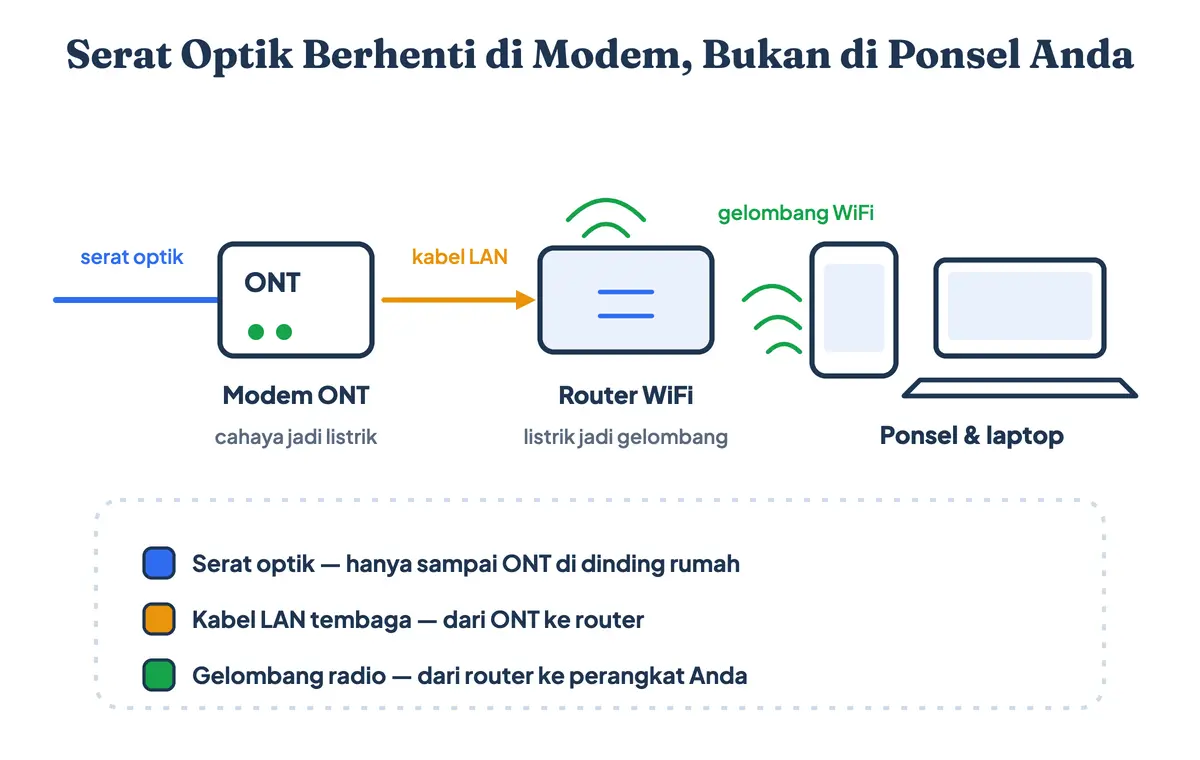

11. Fiber Optik dan WiFi: Sampai Mana Kabelnya Masuk?

Pertanyaan yang muncul di kolom "orang juga bertanya" ini pantas dijawab lugas, karena banyak orang mengira WiFi rumahnya berjalan di atas serat optik sampai ke ponsel.

Fiber optik berhenti di ONT. Setelah titik itu, data berpindah ke medium lain: kabel Ethernet tembaga menuju router, lalu gelombang radio menuju ponsel dan laptop Anda. Tidak ada perangkat rumah tangga yang menerima cahaya langsung dari serat.

Konsekuensinya penting untuk diagnosis. Paket internet 300 Mbps yang datang lewat serat bisa saja hanya terasa 80 Mbps di ponsel — dan penyebabnya hampir selalu ada setelah ONT: kabel LAN kategori lama, router yang hanya mendukung pita 2,4 GHz, atau jarak dan tembok. Kalau koneksi terasa lambat padahal layanannya fiber, periksa dulu sisi setelah modem sebelum menyalahkan kabel di luar; langkah-langkahnya ada di panduan cara memperkuat sinyal WiFi.

Sebaliknya, kalau lampu LOS di ONT menyala merah, masalahnya benar-benar ada di sisi serat: dropcore tertekuk, tergigit hewan, tertimpa dahan, atau konektor di ODP kotor. Perbedaan gejala ini juga dibahas di kenapa WiFi tidak ada internet.

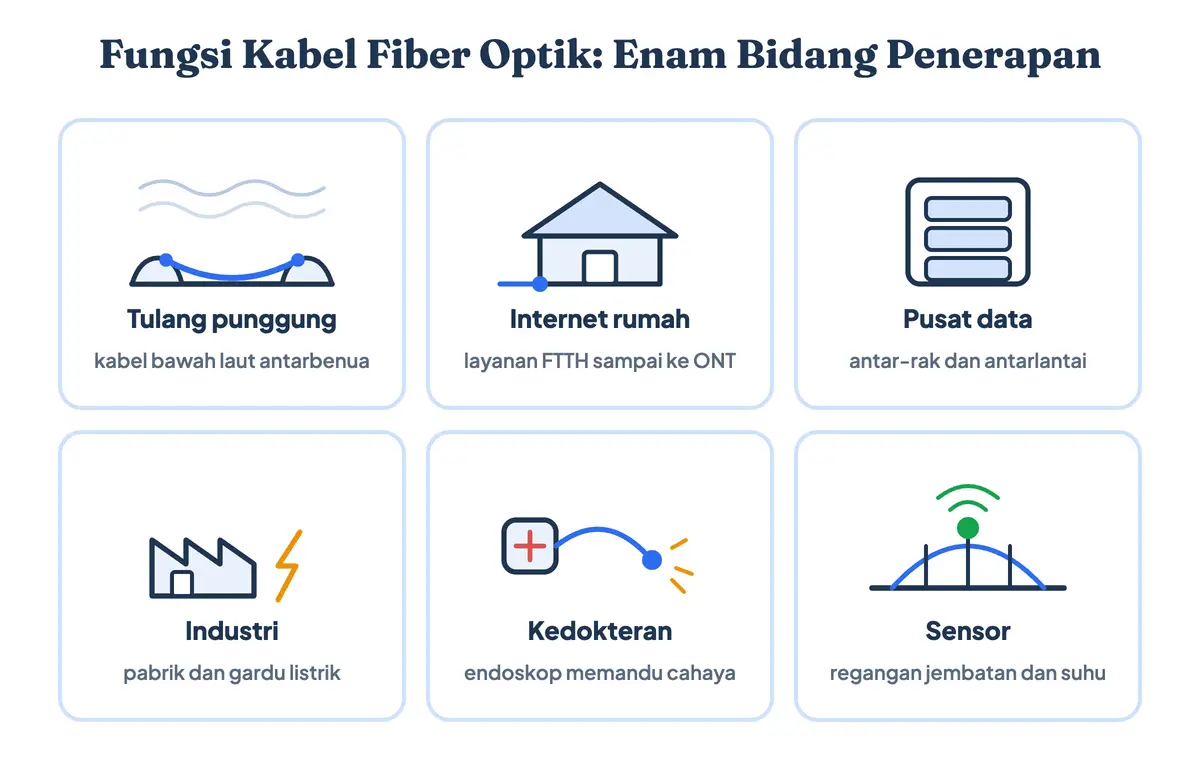

12. Fungsi Kabel Fiber Optik dan Contoh Penggunaannya

Fungsi utamanya satu: memindahkan data dalam jumlah besar dan jarak jauh dengan kehilangan sinyal seminimal mungkin. Kegunaannya melebar jauh dari sekadar internet, dan manfaat terbesarnya justru terasa di tempat yang tidak pernah dilihat orang banyak.

Tulang punggung internet. Seluruh lalu lintas antarnegara berjalan di kabel bawah laut. Tidak ada satelit yang mendekati kapasitasnya.

Jaringan akses rumah dan kantor. Layanan internet rumah berbasis FTTH memakai serat sampai ke bangunan pelanggan.

Backbone gedung dan pusat data. Menghubungkan antarlantai dan antar-rak server, di mana kabel tembaga sudah kehabisan jangkauan pada 100 meter — batas yang dijelaskan di panduan kabel UTP.

Lingkungan berlistrik berat. Pabrik, gardu listrik, dan kilang memakai serat justru karena kebalnya terhadap induksi. Kabel data tembaga di ruang bermotor besar akan penuh derau.

Kedokteran. Endoskop memandu cahaya masuk ke dalam tubuh dan memantulkan citranya keluar lewat berkas serat.

Sensor dan militer. Serat optik dipakai mengukur regangan jembatan dan suhu sumur minyak, serta menghubungkan sistem komunikasi yang menuntut kerahasiaan karena serat tak memancarkan sinyal yang bisa ditangkap dari luar.

13. Kelebihan dan Kekurangan Kabel Fiber Optik

Keunggulan kabel ini nyata, tetapi begitu pula harganya. Berikut ringkasan keduanya berdampingan.

Satu kekurangan yang paling sering merepotkan di lapangan justru yang paling sepele: kebersihan. Ujung serat berdiameter 9 µm, sementara partikel debu rumah tangga berukuran serupa. Satu butir debu bisa menutup sebagian besar jalur cahaya. Karena itu tutup pelindung konektor tidak boleh dibuang, dan setiap ujung wajib dibersihkan sebelum dipasang.

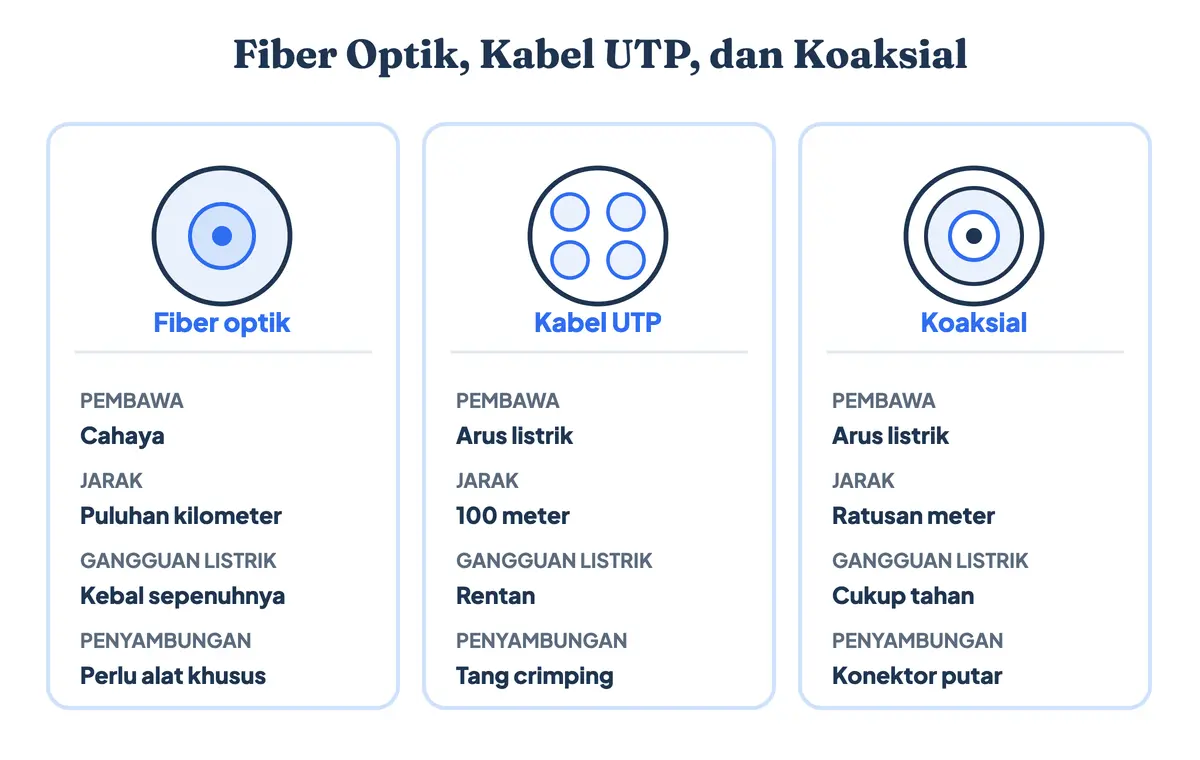

14. Fiber Optik, Kabel UTP, dan Koaksial: Perbandingan Singkat

Kesimpulan praktisnya sederhana. Di dalam gedung, sampai 100 meter, dan untuk kecepatan sampai 10 Gbps, kabel tembaga hampir selalu lebih masuk akal. Fiber optik mulai menang begitu jaraknya melewati 100 meter, kapasitasnya harus besar, atau lingkungannya penuh gangguan listrik.

15. Kisaran Harga dan Cara Memilih Kabel Fiber Optik

Harga bahan fiber optik sendiri sudah tidak mahal; yang mahal adalah perangkat ujung dan pekerjaannya. Angka-angka di bawah ini kisaran pasaran yang lazim di Indonesia dan berubah mengikuti kurs, jadi anggap sebagai gambaran, bukan patokan.

Empat pertanyaan yang menentukan pilihan:

1. Berapa jarak yang harus ditempuh? Di bawah 300 meter di dalam gedung, multimode OM3 lebih murah secara keseluruhan. Lebih dari itu, single-mode.
2. Dipasang di mana? Dalam ruang pakai jaket LSZH; luar ruang pakai jaket PE tahan ultraviolet; melewati sudut tembok pakai serat G.657.
3. Berapa core yang benar-benar dibutuhkan? Selalu sediakan cadangan. Menarik ulang kabel jauh lebih mahal daripada membeli beberapa core lebih banyak sejak awal.
4. Siapa yang akan menyambung? Tanpa akses ke fusion splicer, rancang instalasi dengan patch cord dan fast connector sejak awal, jangan berharap bisa menyambung di tengah jalan.

Kesalahan yang Sering Terjadi di Lapangan

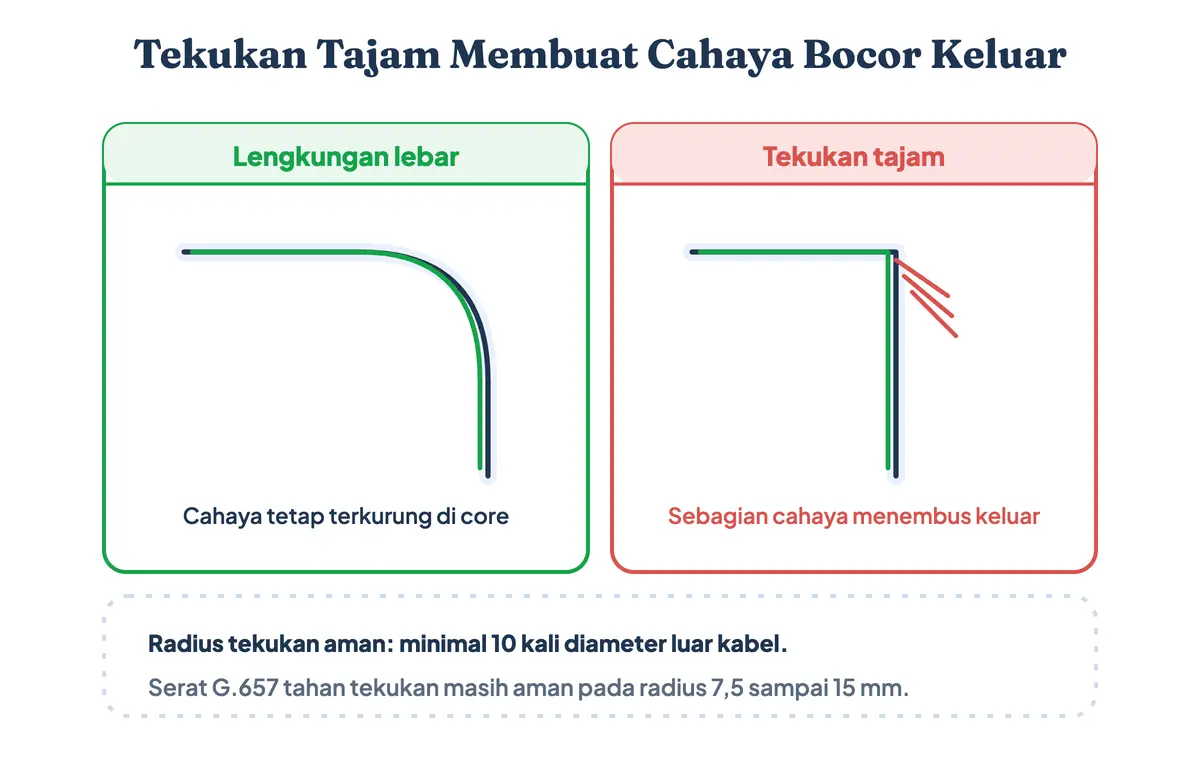

Menekuk terlalu tajam. Ini penyebab gangguan nomor satu dan paling sulit dideteksi mata, karena kabelnya tampak baik-baik saja. Patokan amannya radius tekukan minimal sepuluh kali diameter luar kabel saat terpasang diam. Menjepit kabel di balik lemari atau melipatnya di sudut siku sudah cukup membuat sinyal anjlok.

Menarik kabel pada seratnya. Tarikan harus selalu dikenakan pada strength member, bukan pada jaket atau serat. Kaca yang tertarik akan retak tanpa gejala, lalu putus berminggu-minggu kemudian.

Membuka konektor tanpa membersihkannya. Debu di ferrule bukan masalah kecil pada skala mikrometer.

Menatap ujung serat untuk memastikan ada cahaya. Cahaya inframerah 1310 dan 1550 nm tidak terlihat mata sehingga refleks berkedip tidak bekerja, padahal energinya tetap sampai ke retina. Gunakan detektor atau VFL, jangan pernah mata.

Menyamakan warna secara asal. Kabel kuning tidak boleh disambung ke kabel tosca, dan konektor biru tidak boleh dipasangkan ke adaptor hijau.

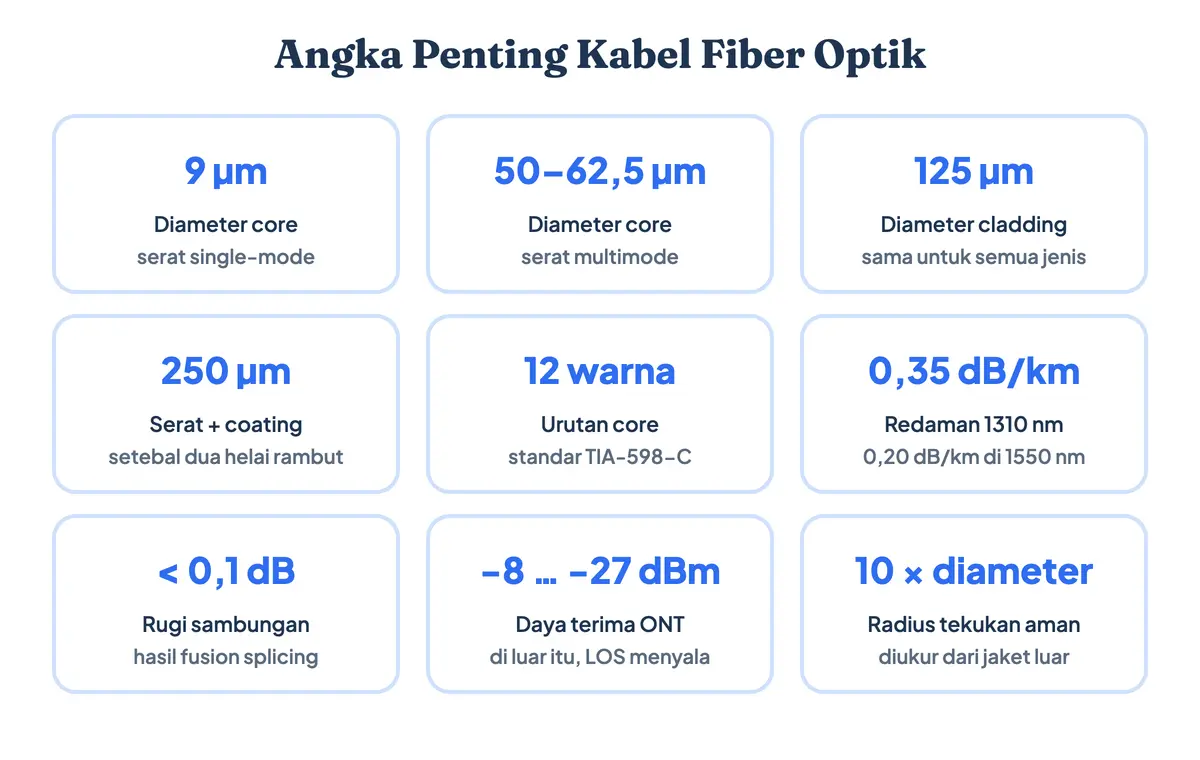

Glosarium Istilah Fiber Optik

Angka yang paling sering dipakai saat bekerja dengan kabel ini terkumpul di bawah, dari ukuran serat sampai batas daya yang masih dianggap sehat.

Pertanyaan yang Sering Diajukan

Apa itu kabel fiber optik dan fungsinya?

Kabel fiber optik adalah kabel jaringan yang mengirim data sebagai pulsa cahaya melalui inti kaca setipis rambut. Fungsinya memindahkan data dalam jumlah besar dengan jarak tempuh puluhan kilometer, tanpa terpengaruh gangguan listrik di sekitarnya.

Jenis kabel fiber optik ada berapa?

Berdasarkan rambatan cahayanya ada dua: single-mode dengan core 9 µm untuk jarak jauh, dan multimode dengan core 50–62,5 µm untuk jarak pendek. Berdasarkan konstruksinya jauh lebih beragam: dropcore, kabel udara ADSS, kabel duct, kabel armored, kabel bawah laut, patch cord, dan pigtail.

Apakah WiFi pakai fiber optik?

Tidak sampai ke perangkat Anda. Serat optik berhenti di modem ONT; setelah itu data berpindah ke kabel Ethernet menuju router, lalu ke gelombang radio WiFi. Jadi layanan internet Anda memang berbasis fiber, tetapi ponsel dan laptop tetap terhubung lewat gelombang, bukan cahaya.

Berapa harga kabel fiber optik 1 meter?

Kabel dropcore satu core berada di kisaran Rp2.500–4.000 per meter, sedangkan kabel udara 12 core sekitar Rp8.000–15.000 per meter. Biaya sebenarnya bukan pada kabelnya, melainkan pada konektor, perangkat ujung, dan jasa penyambungan.

Kabel fiber optik terbuat dari apa?

Dari silika, yaitu kaca kuarsa berkemurnian sangat tinggi, dengan varian berbahan plastik untuk jarak sangat pendek. Di luar seratnya ada lapisan akrilat, tabung plastik, benang aramid penguat, dan jaket luar berbahan PE atau LSZH.

Apa perbedaan kabel UTP dan fiber optik?

Kabel UTP membawa data sebagai arus listrik lewat kawat tembaga dan berhenti di 100 meter. Fiber optik membawanya sebagai cahaya lewat inti kaca, sanggup puluhan kilometer, kebal gangguan elektromagnetik, tetapi menuntut alat sambung dan perangkat ujung yang jauh lebih mahal.

Apakah kabel fiber optik bisa disambung?

Bisa, dengan dua cara. Fusion splicing meleburkan kedua ujung serat memakai busur listrik dan menghasilkan rugi sinyal di bawah 0,1 dB. Fast connector menjepitnya secara mekanis tanpa mesin, lebih praktis tetapi rugi sinyalnya 0,3–0,5 dB.

Berapa jarak maksimal kabel fiber optik?

Serat single-mode sanggup 40–80 kilometer tanpa penguat, sedangkan multimode berhenti di kisaran 300–400 meter untuk kecepatan 10 Gbps. Pada jaringan FTTH, jarak dibatasi bukan oleh seratnya melainkan oleh jumlah percabangan splitter yang memangkas daya cahaya.

Apa itu ODP pada jaringan fiber optik?

ODP, kependekan dari Optical Distribution Point, adalah kotak pembagi di tiang dekat rumah pelanggan, umumnya berkapasitas 8 atau 16 port. Dari ODP inilah kabel dropcore ditarik ke rumah. Istilah "ODP penuh" berarti seluruh port di kotak tersebut sudah terpakai.

Apa beda OPM dan OTDR?

OPM mengukur seberapa kuat sinyal cahaya yang diterima dalam satuan dBm, jadi ia menjawab pertanyaan "layak atau tidak". OTDR memetakan seluruh jalur dan menunjukkan pada meter keberapa terdapat sambungan buruk atau titik putus.

Apa arti warna kuning, jingga, dan tosca pada kabel fiber optik?

Warna jaket menandakan jenis seratnya. Kuning berarti single-mode, jingga berarti multimode OM1 atau OM2, tosca berarti OM3 atau OM4, dan hijau limau berarti OM5. Warna berbeda tidak boleh disambungkan satu sama lain.

Apakah kabel fiber optik berbahaya?

Seratnya sendiri tidak menghantarkan listrik, jadi tidak ada risiko sengatan. Dua bahaya nyatanya lain: sinar laser inframerah tidak terlihat mata sehingga ujung serat tidak boleh ditatap, dan potongan kaca sisa cleaver sangat halus, mudah menusuk kulit, serta sulit terlihat.

Apakah kabel fiber optik bisa dialiri listrik?

Serat optiknya tidak bisa. Namun sebagian kabel — terutama kabel bawah laut dan beberapa kabel hibrida — memuat konduktor tembaga terpisah di dalam satu selubung untuk memberi daya ke perangkat penguat di sepanjang jalur.

Apa itu FTTH?

FTTH adalah singkatan Fiber to the Home, yaitu arsitektur jaringan yang menggelar serat optik sampai ke dalam rumah pelanggan. Jalurnya berurutan dari OLT di sentral, ODC, ODP di tiang, kabel dropcore, hingga berakhir di ONT.

Apa kepanjangan FTTH, ODP, ODC, dan OTB?

FTTH adalah Fiber to the Home, ODP adalah Optical Distribution Point, ODC adalah Optical Distribution Cabinet, dan OTB adalah Optical Termination Box. Tiga singkatan lain yang sering menyertainya: OLT (Optical Line Terminal), ONT (Optical Network Terminal), dan FTTX sebagai payung seluruh varian FTTH, FTTB, serta FTTC.

Siapa penemu fiber optik dan sejak kapan dipakai?

Gagasannya dirintis Charles Kao bersama George Hockham lewat makalah tahun 1966, dan Kao menerima Nobel Fisika pada 2009 atas temuan itu. Serat yang benar-benar layak pakai baru dibuat tim Corning pada 1970. Di Indonesia teknologi ini masuk ke jaringan tulang punggung sejak 1990-an dan menjangkau rumah pelanggan lewat FTTH pada dekade 2010-an.

Kenapa lampu LOS di modem menyala merah?

LOS menyala merah ketika ONT tidak menerima cahaya sama sekali. Penyebab tersering adalah dropcore tertekuk tajam, putus tertimpa dahan atau tergigit hewan, konektor kotor atau longgar, hingga gangguan di sisi ODP. Kondisi ini tidak bisa diperbaiki dari sisi pengaturan modem.

Kesimpulan

Kabel fiber optik terlihat rumit karena istilahnya banyak, padahal logikanya konsisten dari ujung ke ujung: cahaya dikurung di dalam inti kaca oleh pemantulan internal total, lapisan-lapisan di luarnya semata-mata menjaga kaca itu tetap utuh, dan seluruh sistem warna — warna core, warna tabung, warna jaket, warna konektor — ada supaya orang tidak salah menyambungkan.

Kalau Anda pengguna rumahan, dua hal ini yang paling berguna diingat: serat berhenti di modem, dan tekukan tajam merusak sinyal jauh sebelum kabelnya putus. Kalau Anda mempelajarinya sebagai materi kuliah atau untuk kerja teknis, mulailah dari menghafal 12 urutan warna dan membaca angka redaman — dua hal itulah yang dipakai setiap hari di lapangan.
