Urutan Kabel LAN Straight dan Cross + Cara Crimping RJ45

Delapan kawat kecil di dalam kabel UTP terlihat seperti hiasan sampai satu di antaranya masuk ke lubang yang salah. Sesudah itu lampu port mati, tester berkedip acak, dan pekerjaan setengah jam terbuang hanya karena satu kawat hijau tertukar dengan biru.

Urutan kabel straight dan cross adalah susunan delapan kawat berwarna di dalam konektor RJ45 yang menentukan sebuah kabel LAN bisa dipakai atau tidak. Susunan itu bukan selera: keduanya mengikuti standar pengkabelan terstruktur yang diterbitkan Telecommunications Industry Association, dan perangkat jaringan memang dirancang membaca pin sesuai standar tersebut.

Kabel straight memakai susunan yang sama persis di kedua ujungnya. Kabel cross memakai susunan berbeda di tiap ujung — satu ujung T568A, ujung lain T568B — sehingga jalur kirim di satu sisi bertemu jalur terima di sisi lawannya.

1. Urutan Kabel Straight: Susunan Warna T568B dan T568A

Kabel straight dibuat dengan menyusun kawat memakai satu standar yang sama di kedua ujung. Susunan kabel straight itu sendiri ada dua pilihan — T568A atau T568B — dan mayoritas instalasi di Indonesia memakai T568B, sehingga warna kabel straight yang paling sering ditanyakan adalah urutan versi ini.

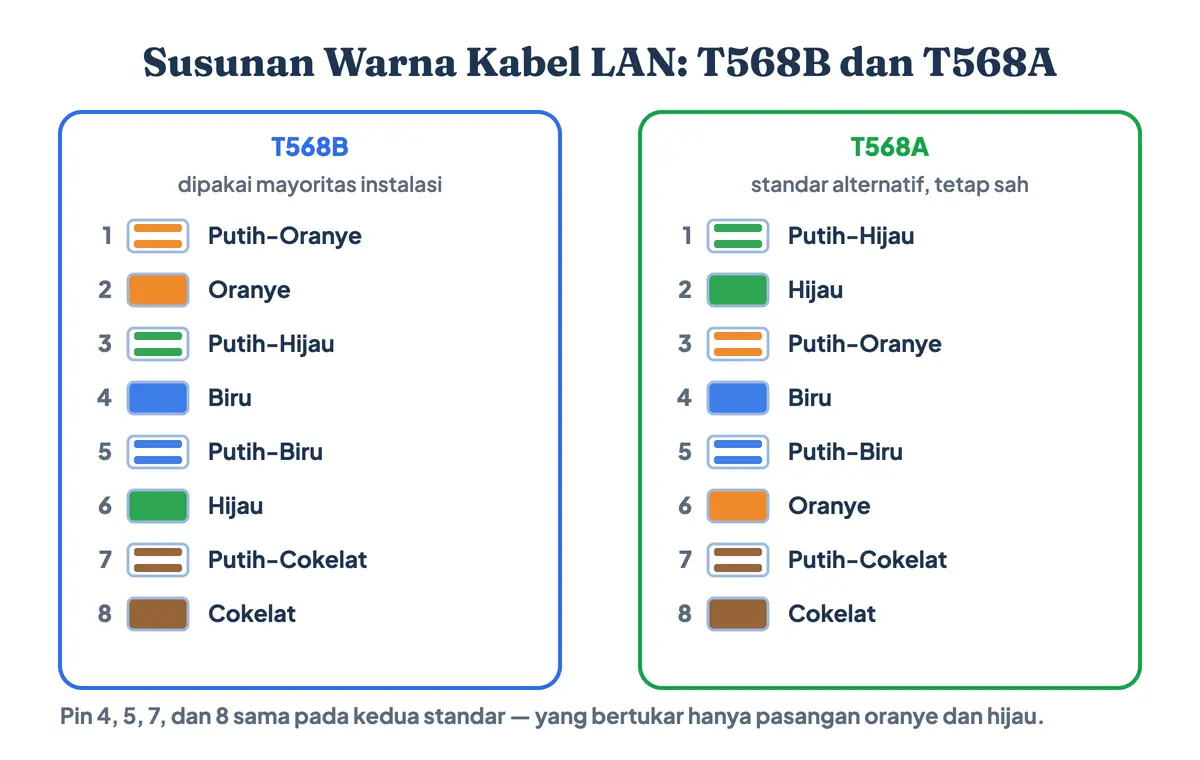

Susunan kabel LAN berikut adalah urutan kabel UTP baku dari pin 1 sampai pin 8. Bacalah tabelnya saat konektor dipegang dengan pengait plastik menghadap ke bawah dan lubang menghadap Anda.

Perhatikan bagian yang tidak berubah pada warna kabel UTP kedua standar: pin 4, 5, 7, dan 8 selalu sama. Biru dan putih-biru tetap di tengah, cokelat dan putih-cokelat tetap di ujung kanan. Yang bertukar hanya dua pasangan di sisi luar, yaitu oranye dan hijau.

Konsekuensinya menyenangkan: Anda tidak perlu menghafal dua daftar. Hafalkan T568B, lalu ingat satu aturan tambahan — untuk mendapat T568A, tukar posisi oranye dengan hijau.

Warna Kabel Straight dan Cross Memakai Delapan Kawat yang Sama

Satu hal yang sering luput: kedua jenis kabel memakai kabel UTP dan konektor yang sama persis. Tidak ada kabel yang dijual sebagai "kabel cross" dari pabrik dengan bahan berbeda. Yang membedakan hanya urutan kawatnya saat dijepit, sehingga satu gulung kabel bisa menghasilkan keduanya.

Mana yang Harus Dipakai, T568A atau T568B?

Secara elektris keduanya identik. Kabel yang dibuat penuh dengan T568A bekerja sama baiknya dengan kabel yang dibuat penuh dengan T568B, selama kedua ujungnya konsisten.

Yang membedakan hanyalah kebiasaan. Instalasi komersial dan perkantoran di Indonesia hampir seluruhnya memakai T568B, sehingga teknisi berikutnya yang membuka rak Anda akan mengharapkan susunan itu. T568A lebih sering muncul di lingkungan yang mengikuti standar pemerintah Amerika Serikat dan pada instalasi rumah tinggal di sana.

2. Urutan Kabel Cross: Susunan Warna yang Ditukar di Ujung Kedua

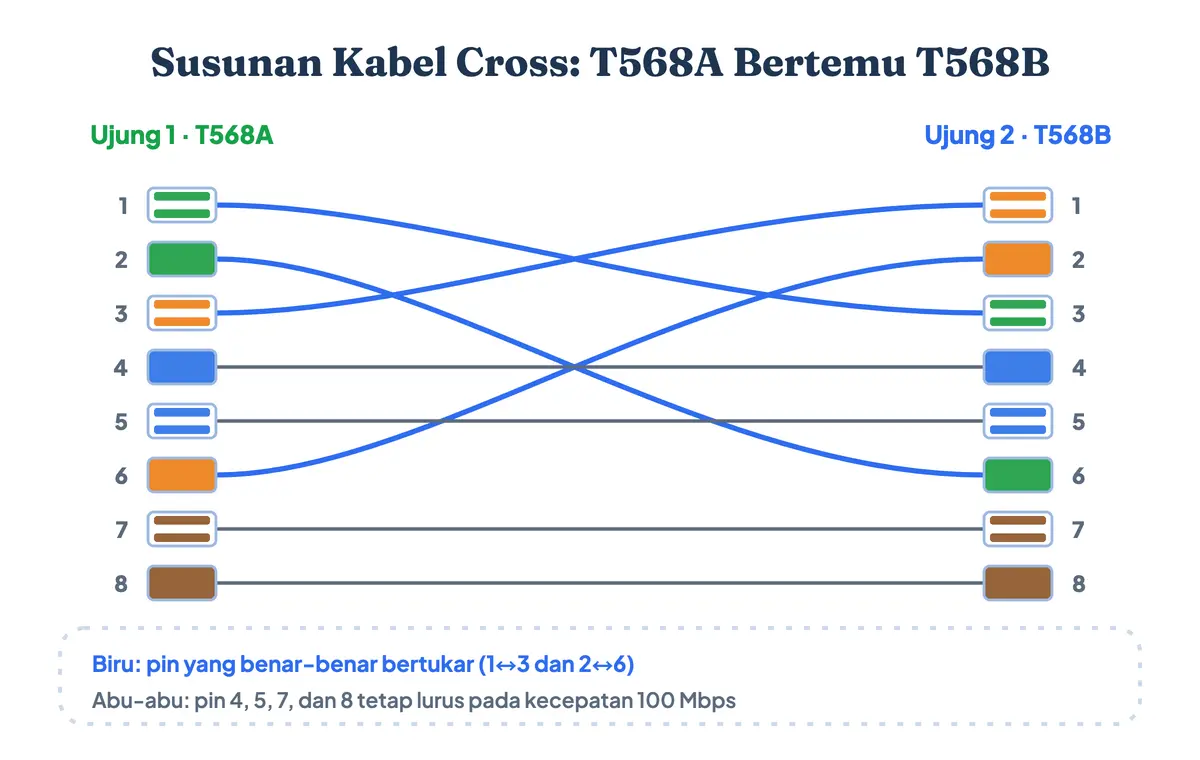

Susunan kabel cross dibuat dengan cara paling sederhana yang bisa dibayangkan: ujung pertama disusun T568A, ujung kedua disusun T568B. Anda tidak perlu menghafal urutan ketiga, karena warna kabel cross hanyalah dua standar tadi yang dipasangkan berseberangan.

Yang sebenarnya terjadi di dalam kabel: sinyal yang keluar dari pin 1 dan 2 di satu sisi tiba di pin 3 dan 6 di sisi lawannya. Pada Ethernet 10 dan 100 Mbps, pin 1–2 memang bertugas mengirim dan pin 3–6 bertugas menerima, sehingga persilangan itu mempertemukan mulut dengan telinga.

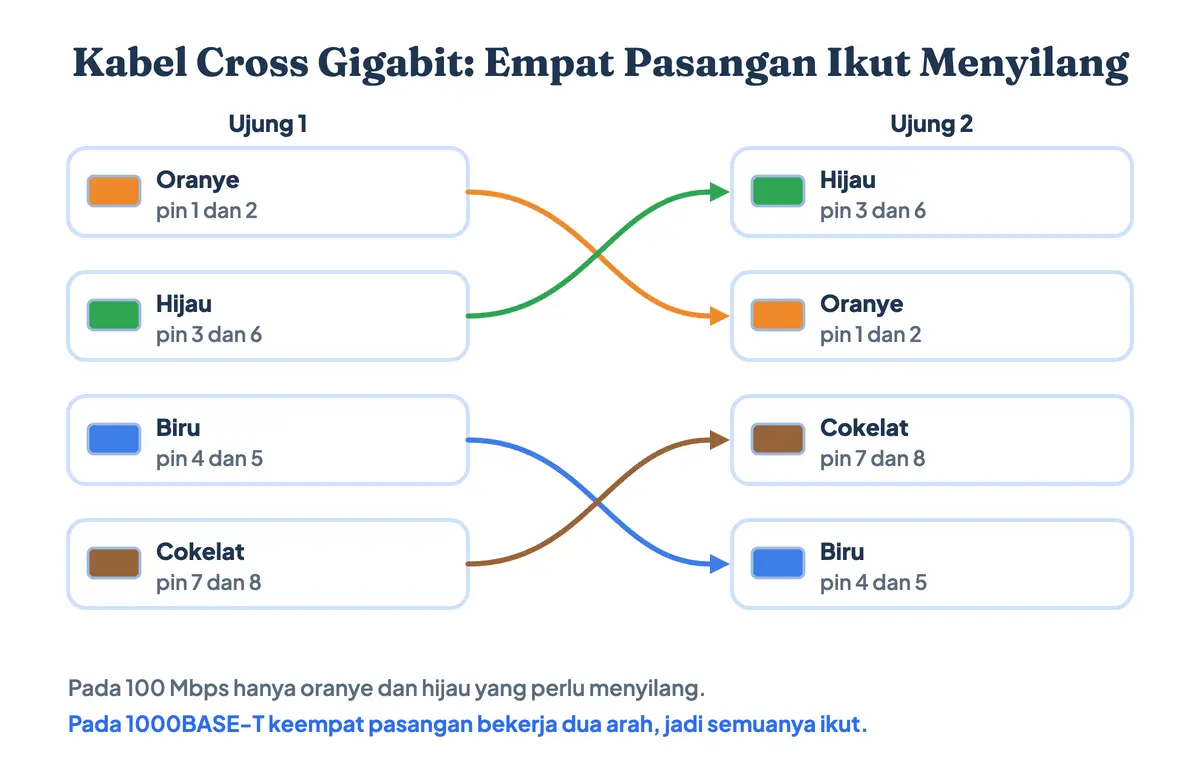

Kabel Cross untuk Gigabit Menyilangkan Empat Pasangan

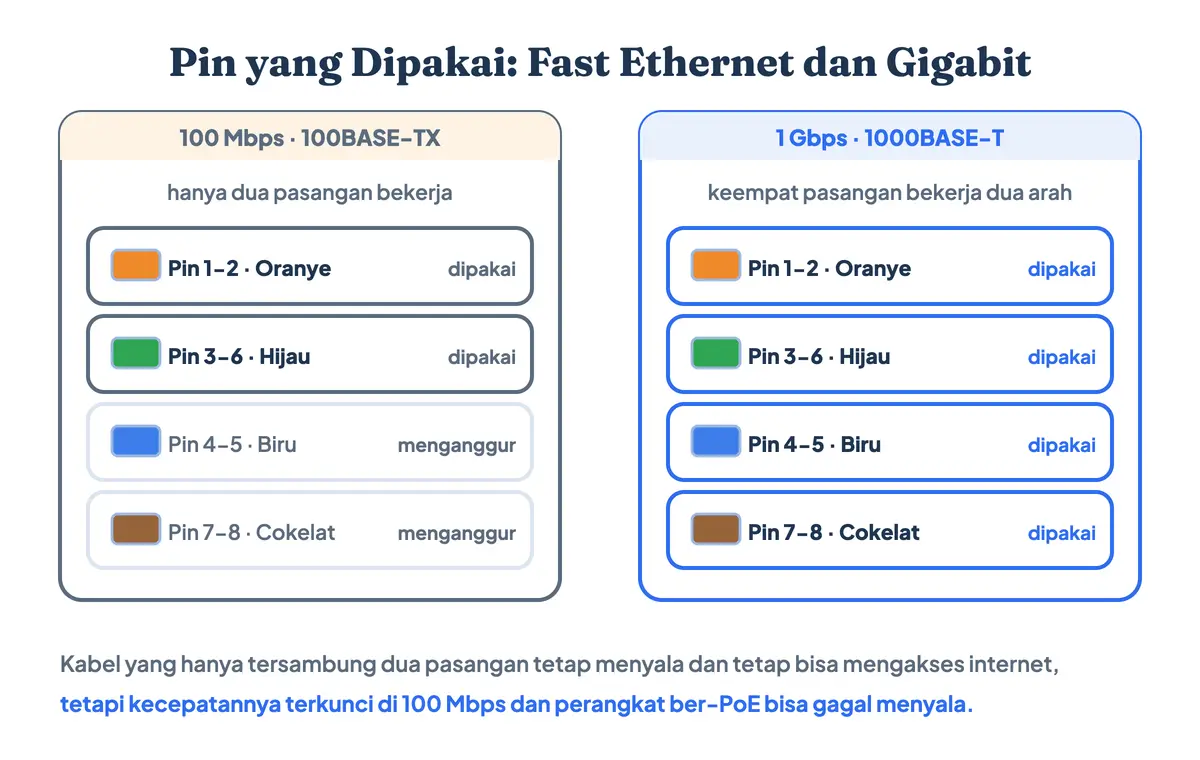

Penjelasan "tukar 1 dengan 3, tukar 2 dengan 6" berhenti benar di kecepatan 100 Mbps. Gigabit Ethernet (1000BASE-T) memakai keempat pasangan sekaligus dan setiap pasangan bekerja dua arah, jadi pasangan biru dan cokelat pun perlu menyilang.

Kabel cross biasa yang hanya menyilang dua pasangan tetap menyala di port gigabit, tetapi negosiasi kecepatannya sering turun ke 100 Mbps. Kalau Anda membuat kabel cross untuk menyambungkan dua perangkat gigabit secara langsung, pakai susunan empat pasangan di atas.

3. Perbedaan Kabel Straight dan Cross

Ringkasnya hanya ada satu hal yang memisahkan keduanya: apakah kedua ujung kabel memakai standar susunan yang sama atau tidak. Dampak turunannya menyebar ke pemakaian sehari-hari.

Cara tercepat memeriksa kabel yang sudah jadi: sejajarkan kedua konektornya dengan pengait menghadap arah yang sama, lalu bandingkan urutan warnanya. Sama berarti straight, berbeda berarti cross.

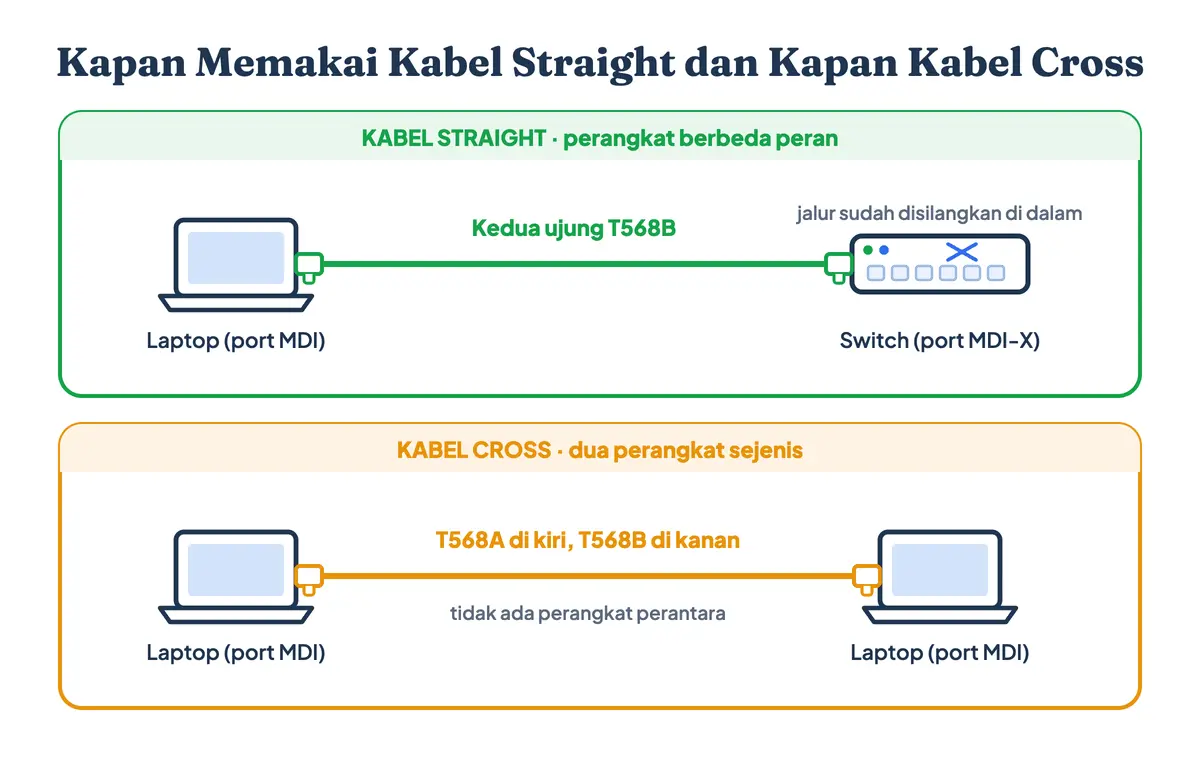

4. Fungsi Kabel Straight dan Cross: Perangkat Mana Pakai yang Mana

Fungsi kabel LAN pada akhirnya hanya satu — membawa data antar-perangkat — tetapi jenis susunannya ditentukan oleh perangkat di kedua ujungnya. Aturan lamanya berbunyi begini: perangkat berbeda jenis disambung dengan straight, perangkat sejenis disambung dengan cross. Yang membingungkan, "sejenis" di sini bukan soal merek atau bentuk, melainkan soal peran pin di port-nya.

Port pada komputer, router, dan server berperan sebagai MDI. Port pada hub dan switch berperan sebagai MDI-X, yang pin kirim-terimanya sudah disilangkan di dalam perangkat. Menyambungkan MDI ke MDI-X tidak butuh persilangan tambahan, sedangkan MDI ke MDI membutuhkannya.

Kabel straight digunakan untuk menghubungkan port berperan MDI dengan port berperan MDI-X, dan itu mencakup hampir semua sambungan yang Anda temui: dari colokan dinding ke laptop, dari switch ke access point, dari ONT internet ke router.

Fungsi kabel cross kebalikannya: menghubungkan sepasang perangkat berperan sama tanpa perantara — misalnya memindahkan berkas antar dua PC lama, atau menumpuk dua switch yang tidak punya port uplink.

5. Auto MDI-X: Alasan Kabel Cross Makin Jarang Dipakai

Ada satu hal yang membuat sebagian besar penjelasan lama terasa usang. Sejak Gigabit Ethernet dibakukan oleh kelompok kerja IEEE 802.3, kemampuan Auto MDI-X masuk ke dalam standar 1000BASE-T — secara resmi sebagai fitur opsional, tetapi pada praktiknya dipasang di hampir semua antarmuka gigabit. Port mendeteksi sendiri pasangan mana yang mengirim dan mana yang menerima, lalu menyilangkan jalurnya secara elektronik.

Artinya, dua laptop keluaran sepuluh tahun terakhir bisa disambung langsung memakai kabel straight biasa dan tetap terhubung. Begitu pula dua switch gigabit.

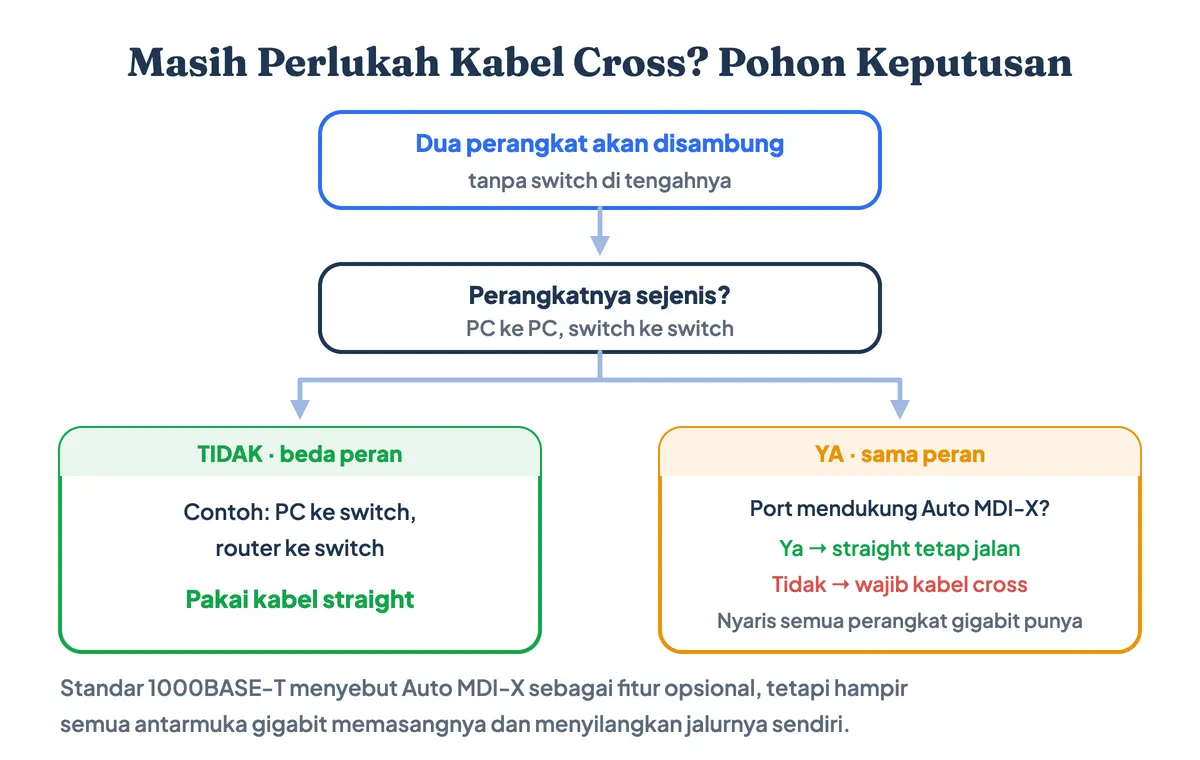

Kabel cross masih benar-benar diperlukan pada beberapa situasi yang nyata:

• Hub lama dan switch 10/100 murah yang port-nya tidak punya Auto MDI-X.
• Sebagian perangkat industri, kamera pengawas, dan modul jaringan pada mesin produksi.
• Port konsol atau port manajemen tertentu yang secara sengaja dibuat tetap MDI.
• Saat Anda harus memastikan sambungan tetap jalan tanpa bergantung pada negosiasi otomatis, misalnya untuk pengujian.

6. Urutan Kabel RJ45: Membaca Nomor Pin pada Konektor

Salah membaca arah pin adalah sebab kegagalan yang paling mudah dihindari sekaligus paling sering terjadi. Urutan kabel RJ45 selalu dihitung dari pin 1, dan penomoran itu punya satu cara baku.

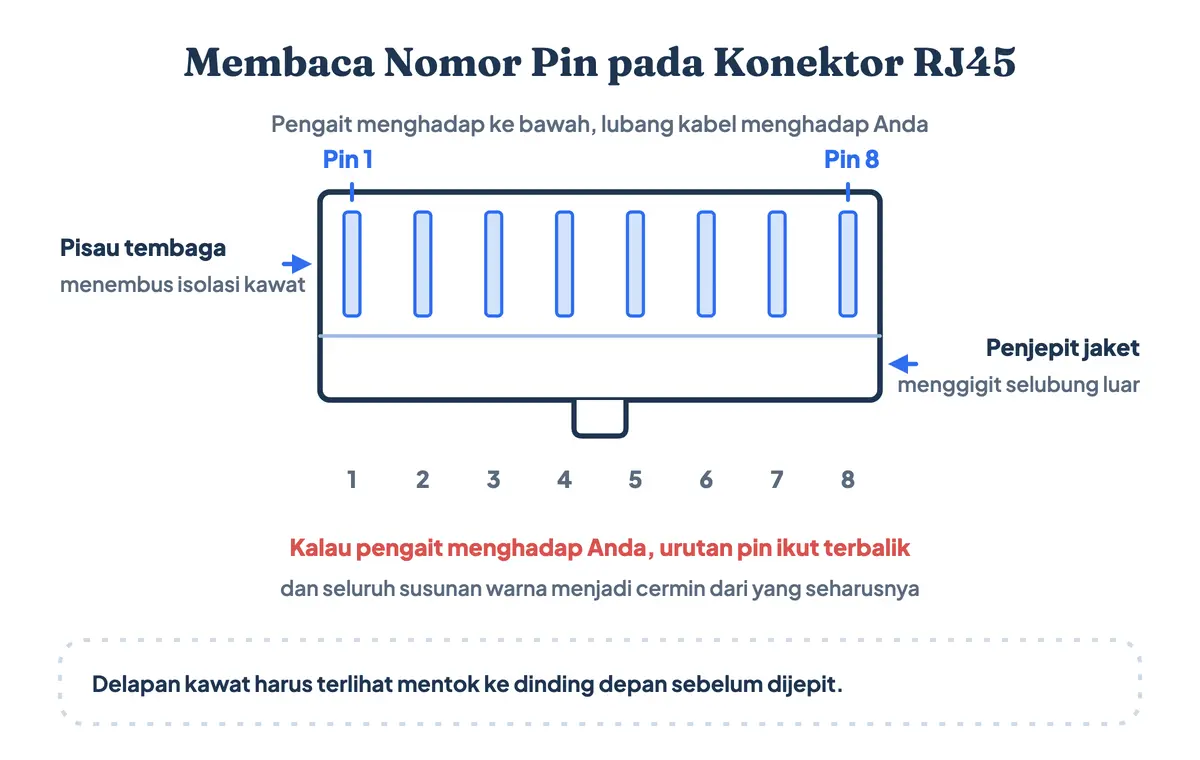

Pegang konektor dengan pengait plastik menghadap menjauh dari Anda — artinya pengait di bawah — dan lubang tempat kabel masuk menghadap ke arah Anda. Dalam posisi itu, pin 1 berada paling kiri dan pin 8 paling kanan.

Kalau konektor Anda balik — pengait menghadap Anda — urutannya ikut terbalik, dan seluruh kabel akan tersusun sebagai cermin dari yang seharusnya. Kabel semacam itu kadang masih menyala di satu sisi dan membuat pelacakan makin membingungkan.

Perhatikan juga dua bagian di dalam konektor. Delapan pisau tembaga di bagian depan akan menembus isolasi tiap kawat saat dijepit. Di bagian belakang ada penjepit jaket yang harus menggigit selubung luar kabel, bukan menggigit kawatnya.

7. Alat dan Bahan yang Perlu Disiapkan

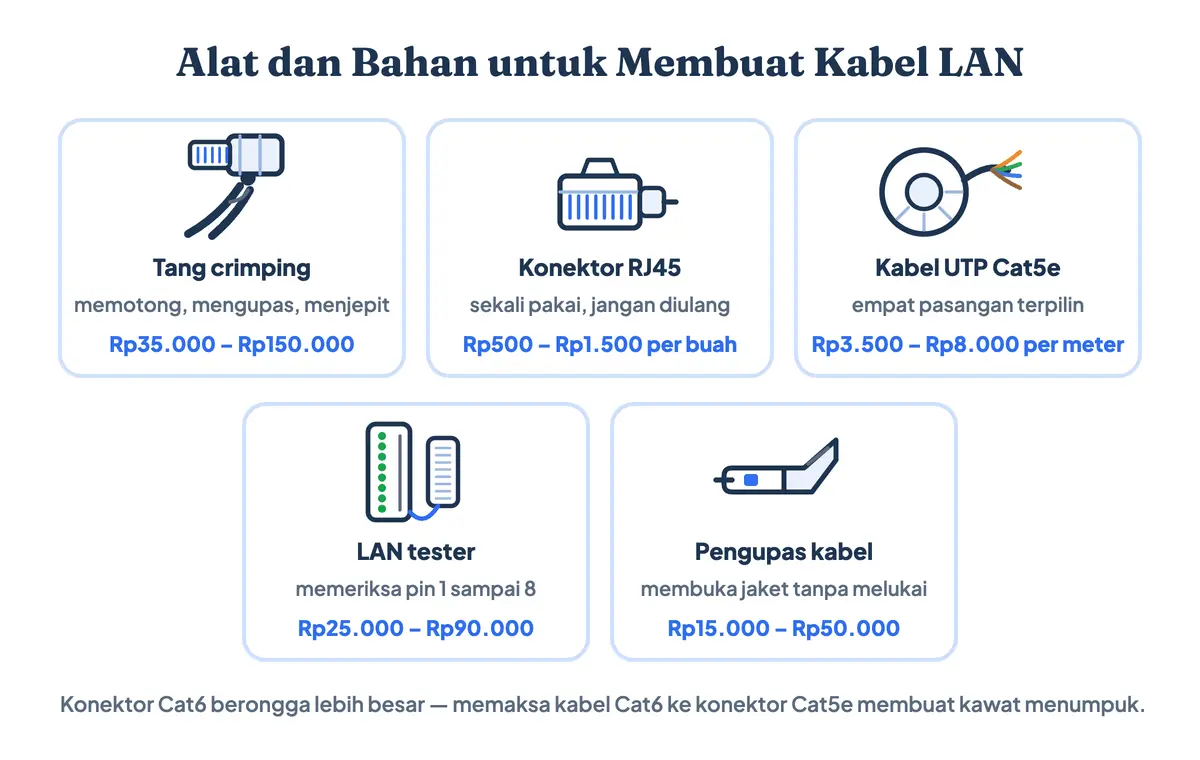

Perlengkapan untuk membuat kabel LAN tergolong murah dan bisa dipakai bertahun-tahun. Kisaran harga di bawah mengikuti pasaran daring Indonesia pada 2026 dan bisa berbeda antar kota.

Dua catatan yang berpengaruh ke hasil. Pertama, konektor Cat6 punya rongga lebih besar dan sering dilengkapi sisipan pemandu kawat; memaksa kabel Cat6 masuk ke konektor Cat5e membuat kawat menumpuk dan gagal terjepit rata.

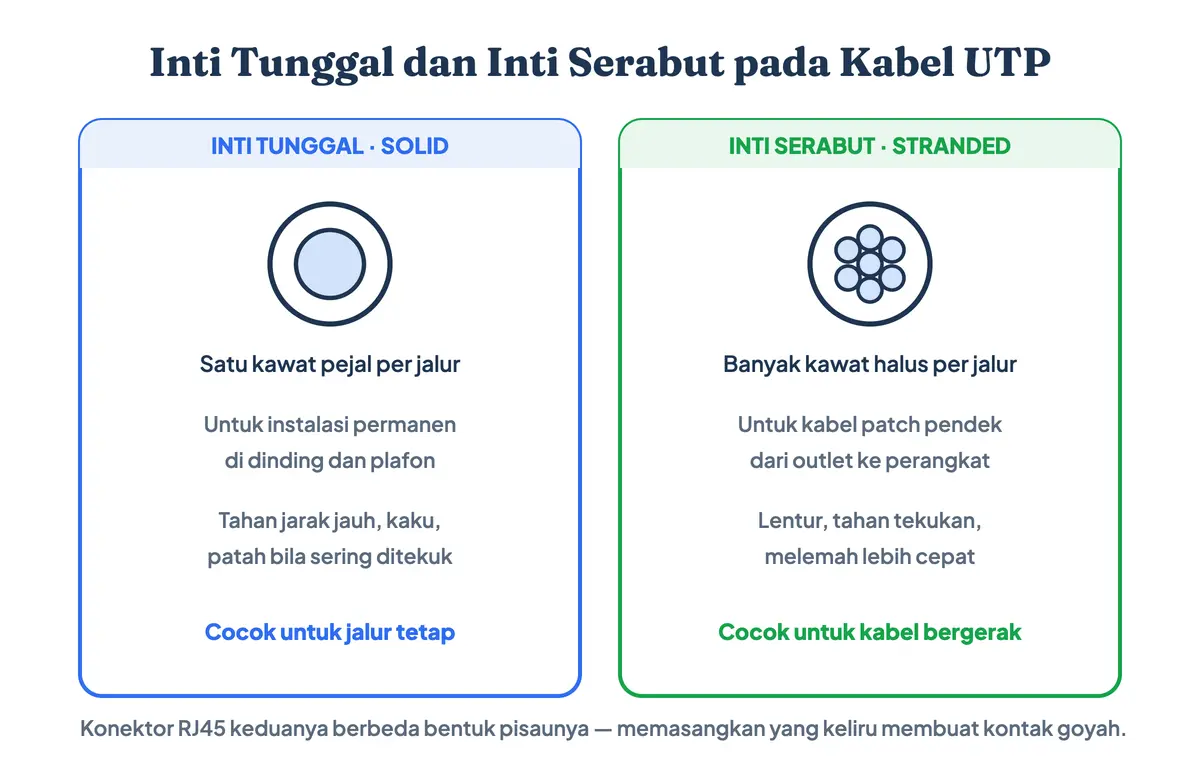

Kedua, ada dua tipe inti kabel. Inti tunggal (solid) dipakai untuk instalasi permanen di dinding dan plafon, sedangkan inti serabut (stranded) dipakai untuk kabel patch pendek yang sering ditekuk. Konektor untuk keduanya berbeda bentuk pisaunya, dan memakai pasangan yang keliru menghasilkan sambungan yang menyala hari ini lalu putus sebulan kemudian.

8. Cara Crimping Kabel LAN Straight Langkah demi Langkah

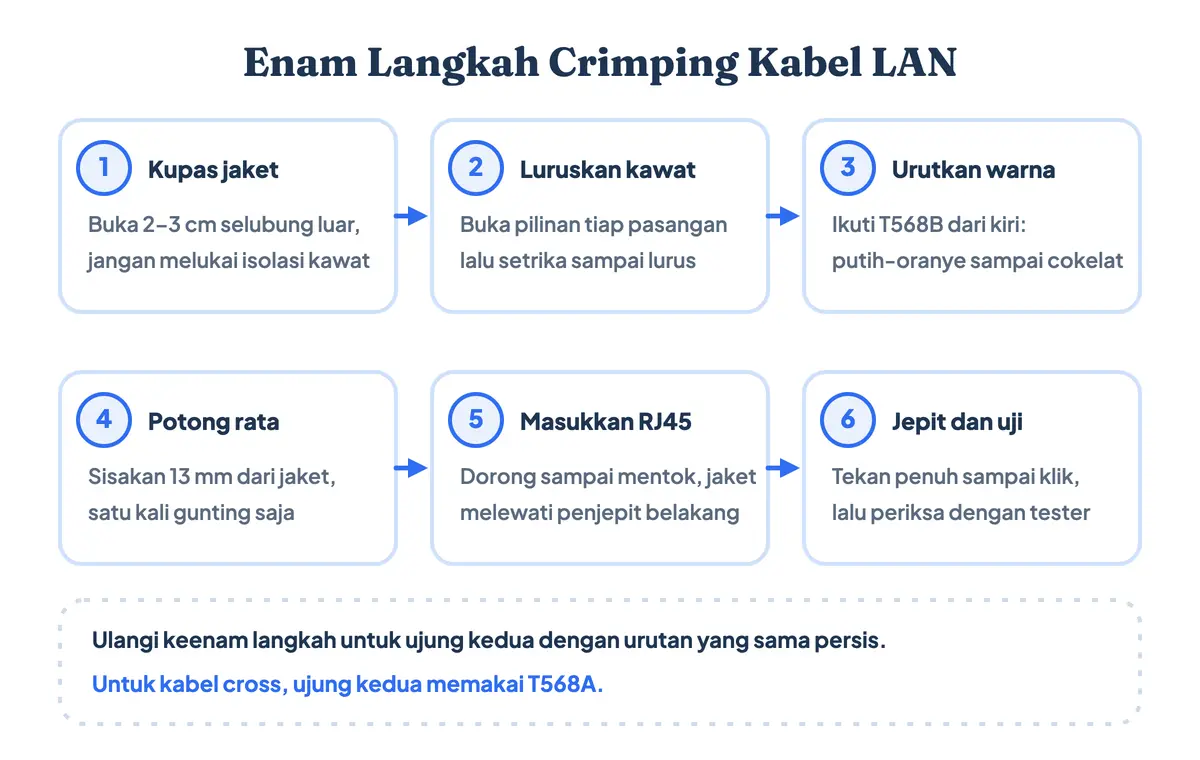

Bagian ini adalah inti pekerjaannya. Siapkan kabel yang panjangnya sudah dilebihkan sekitar 30 sentimeter dari kebutuhan sebenarnya, karena percobaan pertama sering perlu diulang.

1. Kupas jaket luar sepanjang 2–3 sentimeter. Tekan pengupas secukupnya lalu putar; kalau terlalu dalam, isolasi kawat di dalamnya ikut tergores dan sambungan jadi rapuh. Periksa kedelapan kawat, pastikan tidak ada yang terkelupas.
2. Urai dan luruskan kawat. Buka pilinan tiap pasangan, lalu setrika kawat dengan menariknya di antara ibu jari dan kuku sampai benar-benar lurus. Kawat yang masih melengkung akan bergeser saat dimasukkan.
3. Susun sesuai standar. Untuk kabel straight, susun urutan warna kabel straight ini dari kiri ke kanan: putih-oranye, oranye, putih-hijau, biru, putih-biru, hijau, putih-cokelat, cokelat. Jepit susunan itu rapat-rapat dengan jari agar tidak buyar.
4. Potong rata dalam satu kali gunting. Sisakan sekitar 13 milimeter dari ujung jaket. Ujung yang tidak rata membuat sebagian kawat tidak mencapai pisau tembaga — inilah penyebab paling umum satu pin mati di tester.
5. Masukkan ke konektor RJ45. Dorong sampai kedelapan ujung kawat terlihat menyentuh dinding depan konektor. Tahan sambil memastikan jaket luar sudah melewati penjepit belakang, lalu periksa sekali lagi urutan warnanya lewat badan konektor yang bening.
6. Jepit dengan tang crimping. Masukkan konektor sampai mentok, tekan gagang penuh sampai berbunyi klik, tahan sejenak, lepaskan. Tarik pelan kabelnya untuk memastikan tidak lepas.

Ulangi langkah 1 sampai 6 untuk ujung satunya dengan urutan yang sama persis. Sesudah kedua ujung selesai, jangan langsung dipasang ke perangkat — uji dulu dengan LAN tester.

9. Cara Membuat Kabel Cross

Prosedurnya identik dengan langkah di atas, hanya berbeda pada ujung kedua.

Buat ujung pertama dengan susunan T568B persis seperti langkah 3 sebelumnya. Untuk ujung kedua, pakai urutan warna kabel cross versi T568A: putih-hijau, hijau, putih-oranye, biru, putih-biru, oranye, putih-cokelat, cokelat.

Kalau kabel ini akan dipakai menyambungkan dua perangkat gigabit, urutan kabel crossover-nya bertambah: tukar juga pasangan biru dengan cokelat di ujung kedua sesuai tabel pada bagian sebelumnya. Beri label di kedua ujungnya begitu selesai. Kabel cross yang tercampur di kotak kabel straight akan menyita waktu diagnosis orang berikutnya.

10. Menguji Hasil dengan LAN Tester dan Membaca Pola Lampunya

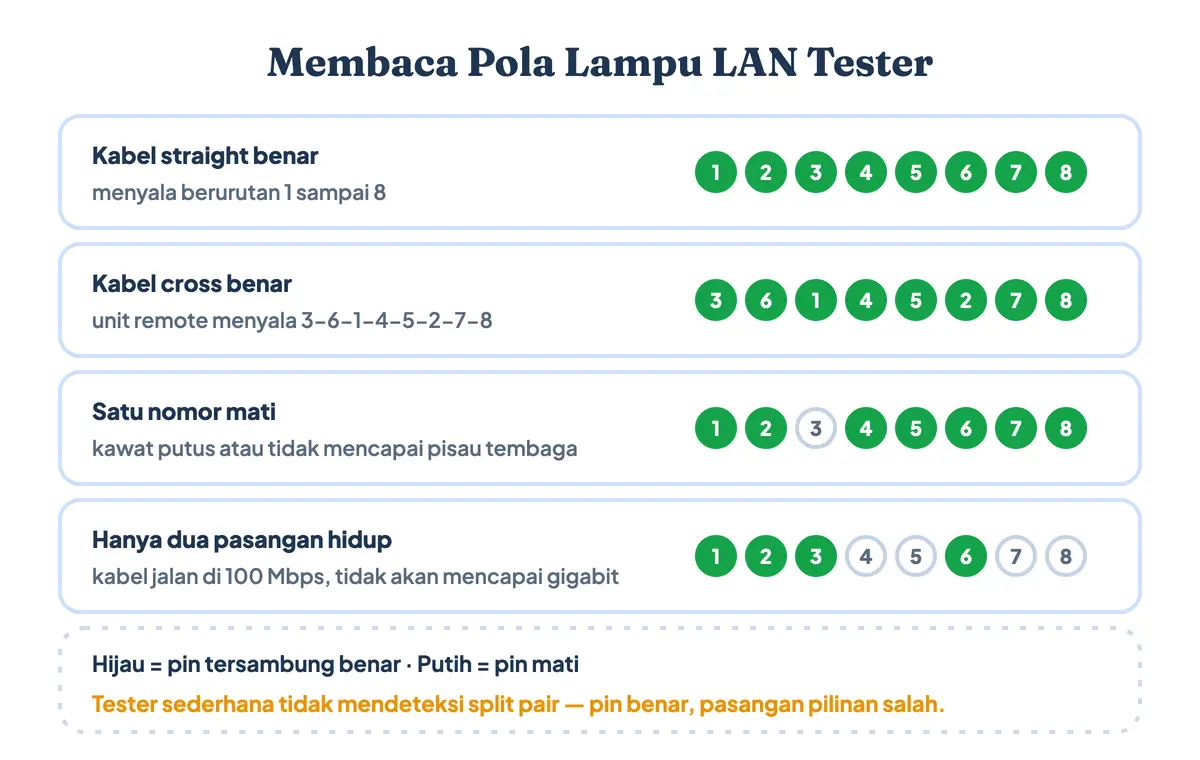

LAN tester sederhana bekerja dengan mengirim arus ke pin 1 sampai 8 secara bergantian. Unit induk dan unit remote menyalakan lampu bernomor, dan pola nyalanya yang memberi tahu apa yang terjadi di dalam kabel.

Kalau lampu 4, 5, 7, dan 8 mati sementara sisanya normal, kabel Anda hanya memakai dua pasangan. Sambungan seperti itu tetap menyala di port dan tetap bisa mengakses internet, tetapi kecepatannya terkunci di 100 Mbps dan tidak akan pernah mencapai gigabit.

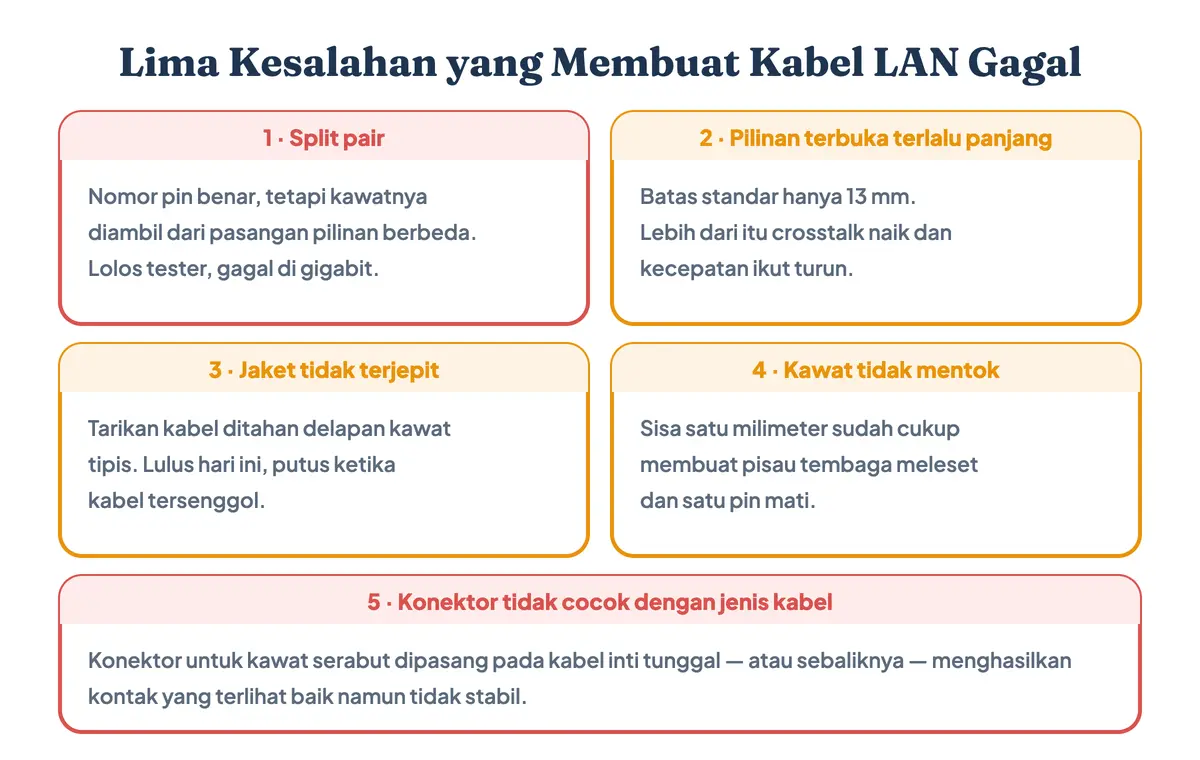

11. Lima Kesalahan yang Paling Sering Membuat Kabel Gagal

Sebagian besar kabel yang gagal bukan karena warnanya tertukar. Justru kesalahan-kesalahan berikut yang lebih sering luput.

Split pair — kesalahan yang lolos dari tester. Ini yang paling berbahaya. Delapan kawat bisa saja tersambung dengan nomor pin yang benar di kedua ujung, tetapi tidak memakai pasangan pilinan yang semestinya. Contohnya menempatkan kawat pin 3 dan pin 6 dari dua pasangan berbeda. Tester murah menyatakan lulus karena tiap pin memang tersambung, sementara sinyalnya kehilangan perlindungan pilinan dan mulai kacau begitu kecepatan naik. Gejala khasnya: sambungan jalan di 100 Mbps, gagal atau terputus-putus di gigabit, dan makin parah pada kabel panjang. Pencegahannya satu-satunya adalah mengikuti tabel warna, bukan sekadar mengurutkan nomor.

Pilinan dibuka terlalu panjang. Standar TIA menetapkan pilinan hanya boleh terbuka maksimal 13 milimeter sebelum masuk konektor. Membuka lima sentimeter demi memudahkan penyusunan memang mempercepat pekerjaan, tetapi setiap milimeter tambahan menaikkan crosstalk antar pasangan.

Jaket luar tidak ikut terjepit. Kalau jaket berhenti sebelum penjepit belakang, seluruh tarikan kabel ditahan oleh delapan kawat tipis. Sambungan seperti ini lulus tes hari itu juga, lalu putus ketika kabel tersenggol kaki kursi.

Kawat tidak mentok ke dinding depan. Sisa satu milimeter saja sudah cukup membuat pisau tembaga meleset. Selalu periksa lewat badan konektor bening sebelum menjepit.

Konektor tidak cocok dengan jenis kabel. Konektor untuk kawat serabut dipasang pada kabel inti tunggal — atau sebaliknya — menghasilkan sambungan yang tampak baik namun kontaknya tidak stabil.

12. Batas Panjang, Kategori Kabel, dan Hal yang Memengaruhi Kecepatan

Susunan warna yang benar tidak menjamin kecepatan penuh kalau faktor fisik lain diabaikan.

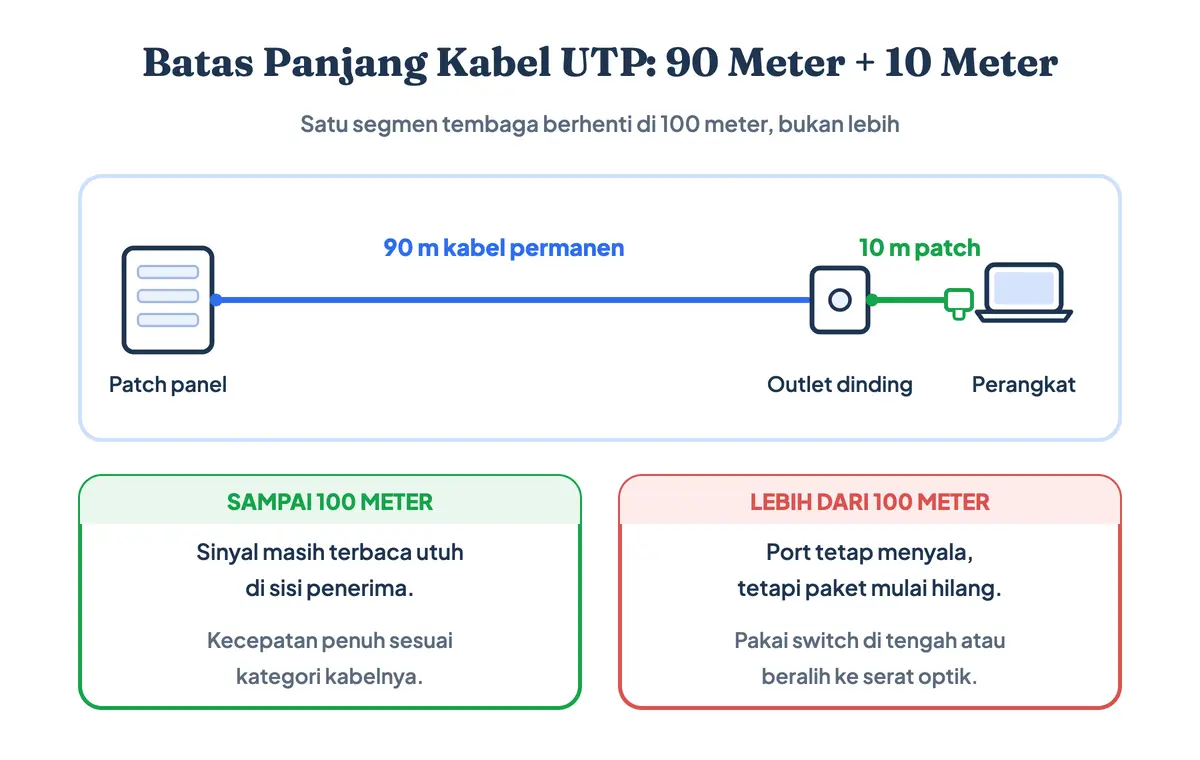

Batas panjang satu segmen kabel tembaga adalah 100 meter, terbagi menjadi 90 meter kabel permanen dan 10 meter kabel patch di kedua ujungnya. Melewati batas itu, sinyal melemah sampai penerima mulai salah membaca bit, dan gejalanya sering menyerupai kerusakan perangkat: koneksi menyala tetapi paket hilang.

Untuk pemakaian rumah dan kantor kecil, Cat5e sudah memadai. Kabel dengan pelindung logam baru berguna kalau jalur kabel berdekatan dengan kabel listrik, lampu neon, atau motor listrik — dan pelindung itu hanya bekerja bila sistemnya benar-benar ditanahkan.

Pelajari juga karakter tiap media transmisi sebelum menarik kabel jarak jauh, karena di atas 100 meter jawabannya bukan lagi kabel tembaga melainkan serat optik.

13. Susunan Lain: Kabel Rollover dan Pemakaian Pin untuk PoE

Selain straight dan cross, ada susunan ketiga yang jarang dibahas tetapi masih dipakai: kabel rollover. Susunannya dibalik total — pin 1 di satu ujung menuju pin 8 di ujung lain, pin 2 menuju pin 7, dan seterusnya. Kabel ini bukan untuk lalu lintas data, melainkan untuk masuk ke port konsol perangkat jaringan yang dikelola lewat terminal. Warnanya biasanya biru muda.

Perlu diketahui juga bahwa pin yang sama dipakai untuk mengalirkan listrik pada Power over Ethernet. Mode A memakai pasangan pin 1-2 dan 3-6, mode B memakai pasangan 4-5 dan 7-8, sedangkan standar PoE terbaru memakai keempat pasangan sekaligus. Karena itu kabel yang hanya tersambung dua pasangan bukan hanya lambat, tetapi bisa membuat access point ber-PoE gagal menyala.

Susunan pengkabelan ini adalah lapisan paling bawah dari sebuah jaringan komputer — lapisan fisik dalam model OSI. Kesalahan di lapisan ini tidak bisa diperbaiki oleh konfigurasi mana pun di lapisan atasnya.

Glosarium Istilah Pengkabelan

Pertanyaan yang Sering Diajukan

Apa saja urutan dari kabel straight dan cross?

Kabel straight memakai satu standar di kedua ujung, umumnya T568B: putih-oranye, oranye, putih-hijau, biru, putih-biru, hijau, putih-cokelat, cokelat. Kabel cross memakai T568A di satu ujung dan T568B di ujung lain, sehingga pin 1 dan 3 serta pin 2 dan 6 saling bertukar.

Bagaimana langkah membuat kabel straight dan cross?

Enam langkahnya sama untuk keduanya: kupas jaket 2–3 cm, buka pilinan lalu luruskan kawat, susun warnanya sesuai standar, potong rata menyisakan 13 mm, masukkan ke konektor RJ45 sampai mentok, lalu jepit dengan tang crimping dan uji memakai LAN tester. Bedanya hanya di ujung kedua: kabel straight memakai standar yang sama, kabel cross memakai T568A.

Bagaimana urutan kabel ethernet yang benar?

Ikuti salah satu standar TIA/EIA-568 secara utuh, jangan mengarang urutan sendiri. Untuk sambungan harian ke switch atau router, pakai T568B di kedua ujung. Pastikan pasangan warna tetap utuh: oranye di pin 1-2, hijau di pin 3 dan 6, biru di pin 4-5, cokelat di pin 7-8.

Kabel cross berwarna apa?

Kabel cross tidak ditandai oleh warna jaket luarnya — jaket biru, abu-abu, atau kuning bisa berisi susunan apa pun. Yang menentukan adalah susunan kawat di dalam konektornya. Ujung pertama diawali putih-hijau dan hijau, ujung kedua diawali putih-oranye dan oranye.

Apa bedanya straight dan cross?

Straight menyambungkan perangkat berbeda peran seperti komputer ke switch, dan kedua ujungnya bersusunan sama. Cross menyambungkan dua perangkat berperan sama — komputer dengan komputer, misalnya — dan susunannya sengaja dibedakan agar jalur kirim bertemu jalur terima.

Apakah kabel straight bisa dipakai untuk menghubungkan dua laptop?

Bisa, selama kedua port mendukung Auto MDI-X — dan hampir semua laptop keluaran sepuluh tahun terakhir memilikinya meski standar hanya menyebutnya opsional. Pada perangkat lama tanpa fitur tersebut, sambungan tidak akan menyala dan Anda memang memerlukan kabel cross.

Kenapa kabel LAN sudah tersambung tetapi tidak ada internet?

Kabel yang benar hanya menjamin lapisan fisik. Kalau lampu port menyala tetapi tidak ada akses, periksa pengaturan IP, DHCP, dan perangkat di atasnya. Penelusurannya dibahas terpisah pada panduan kenapa wifi tidak ada internet.

Apa fungsi lan tester dan apakah wajib dipakai?

LAN tester memeriksa apakah kedelapan pin benar-benar tersambung dan urutannya sesuai. Alat ini tidak wajib, tetapi tanpa pengujian Anda baru mengetahui kabel gagal setelah terpasang di plafon. Perlu diingat, tester sederhana tidak mendeteksi split pair.

Berapa panjang maksimal kabel UTP?

Seratus meter untuk satu segmen, terdiri atas 90 meter kabel permanen ditambah 10 meter kabel patch. Lebih dari itu sinyalnya melemah dan paket mulai hilang, sehingga perlu switch penyambung di tengah atau beralih ke serat optik.

Apa itu crimping dan apa fungsi tang crimping?

Crimping adalah proses menjepit konektor RJ45 ke ujung kabel agar delapan pisau tembaga di dalamnya menembus isolasi tiap kawat. Tang crimping melakukan tiga pekerjaan sekaligus: memotong kabel, mengupas jaket, dan menekan konektor dengan tekanan yang rata.

Apa yang terjadi kalau urutan warna kabel LAN tertukar?

Bergantung pada pin mana yang tertukar. Tertukarnya pasangan cokelat dan biru pada jaringan 100 Mbps sering tidak terasa karena pin itu tidak dipakai, sedangkan tertukarnya oranye dan hijau menghasilkan kabel cross yang tidak Anda sengaja. Di jaringan gigabit, setiap kesalahan berdampak.

Apakah T568A dan T568B bisa dicampur dalam satu instalasi?

Bisa, tetapi jangan dilakukan. Mencampur keduanya menciptakan kabel cross tak sengaja dan membuat penelusuran masalah jadi berlipat sulitnya. Pilih satu standar untuk seluruh gedung.

Kenapa kabel saya lolos LAN tester tetapi jaringannya lambat?

Kemungkinan terbesar split pair atau pilinan yang terbuka terlalu panjang. Keduanya tetap menghasilkan sambungan per pin yang utuh sehingga tester menyatakan lulus, sementara kualitas sinyalnya turun dan kecepatan ikut jatuh.

Kabel straight digunakan untuk menghubungkan perangkat apa saja?

Komputer ke switch, komputer ke router, router ke switch, switch ke modem, dan access point ke switch. Intinya setiap sambungan antara perangkat ber-port MDI dengan perangkat ber-port MDI-X.

Bagaimana urutan kabel RJ45 yang benar?

Urutan kabel RJ45 dihitung dari pin 1 di sisi kiri saat pengait menghadap ke bawah. Isi kedelapan pin itu mengikuti T568B untuk kabel straight, atau T568A di salah satu ujung bila yang dibuat kabel cross. Penomoran pin tidak pernah berubah; yang berubah hanya warna yang mengisinya.

Apa fungsi kabel UTP dan kabel LAN, apakah keduanya sama?

Sama. Kabel LAN adalah sebutan sehari-hari untuk kabel UTP berkonektor RJ45 yang dipakai di jaringan lokal. Fungsi kabel UTP adalah membawa sinyal data antar-perangkat melalui empat pasang kawat tembaga terpilin, dan susunan warnanya yang menentukan kabel itu bertipe straight atau cross.

Apa perbedaan kabel UTP straight dan crossover?

Perbedaannya ada pada kedua ujungnya. Yang straight memakai standar susunan sama di kedua sisi, sedangkan kabel crossover memakai standar berbeda di tiap sisi. Keduanya memakai kabel dan konektor yang sama persis — yang membedakan hanya urutan kawat saat dijepit.

Apakah kabel cross masih dipakai sekarang?

Masih, tetapi terbatas. Auto MDI-X membuatnya tidak lagi wajib pada perangkat modern. Kabel cross tetap diperlukan untuk hub dan switch lama, sebagian perangkat industri, dan tetap menjadi materi ujian di sekolah kejuruan maupun sertifikasi jaringan.
